SI-111：标准视场红外辐射计传感器

更新时间:2023-05-05

浏览量:1577

品牌：Apogee
型号：SI-111
描述：SI-111是一款未经放大的模拟传感器，具有电压输出和高质量电缆，端接在预镀锡尾纤引线中，便于连接到数据记录器和控制器。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SI-111：标准视场红外辐射计传感器功能特性：

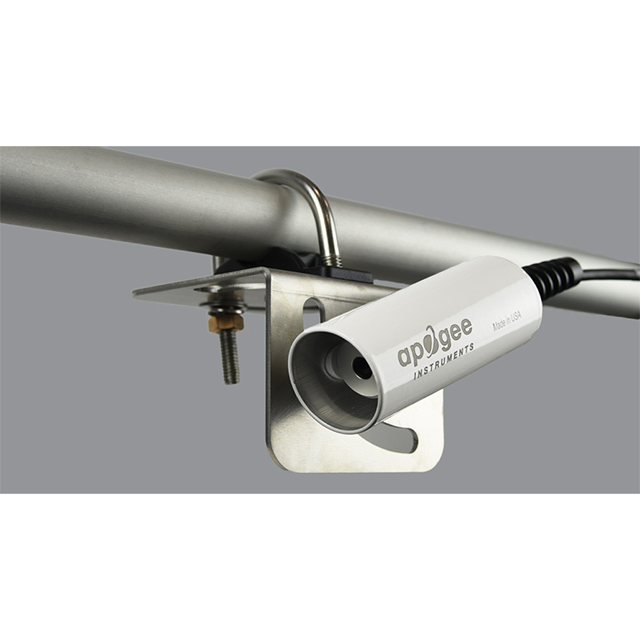

SI-111是一款未经放大的模拟传感器，具有电压输出和高质量电缆，端接在预镀锡尾纤引线中，便于连接到数据记录器和控制器。该传感器具有22°半角度视场，响应时间为0.6秒。为了更好地安装，已经更新了遮阳板设计（有关更多信息，请参阅产品图片）。典型的应用包括用于植物水分状况估计的植物冠层温度测量、用于确定结冰条件的路面温度测量以及用于能量平衡研究的地表（土壤、植被、水、雪）温度测量。传感器包括IP68船用级不锈钢电缆连接器，距离头部30厘米，以简化传感器的拆卸和更换，便于维护和重新校准。SI-111-SS设计用于安装远地点AM-250商用安装支架。

SI-111：标准视场红外辐射计传感器图纸：

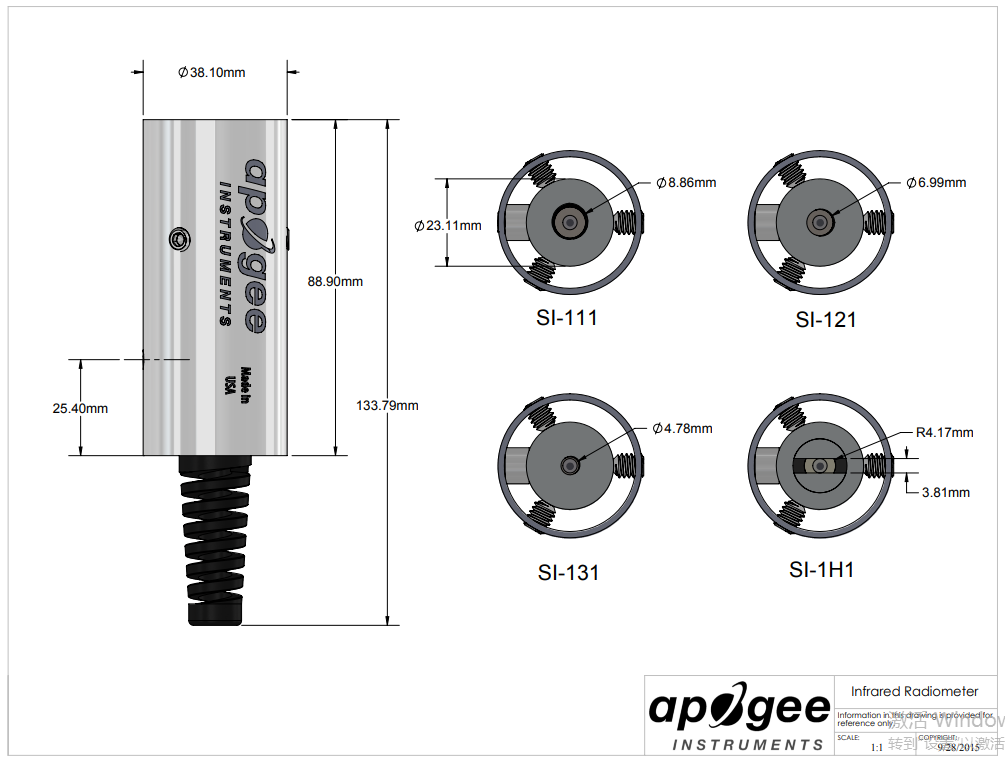

SI-111 图纸

SI-111：标准视场红外辐射计传感器规格：

近似灵敏度	每 C 50 μV
热电堆的输出	对于 -55 至 55 C 的温差，约为 -3.3 至 3.3 mV
热敏电阻输出	0 至 2500 mV（典型值，取决于输入电压）
输入电压要求	2500 mV 激励（典型值，可以使用其他电压）
校准不确定度（0 至 50 C）	0.2 C，当目标和检测器温度在 20 C 以内时
校准不确定度（-30 至 65 C）	0.2 C，当目标和检测器温度在 20 C 以内时
校准不确定度（-40 至 80 C）	0.5 C，当目标和检测器温度相差超过 20 C
测量重复性	小于 0.05℃
稳定性（长期漂移）	当锗过滤器保持清洁状态时，每年斜率变化小于 2%
响应时间	0.6 秒，检测器信号在阶跃变化后达到 95% 的时间
视场	22˚半角
光谱范围	8 至 14 微米；大气窗
操作环境	-50 至 80 摄氏度；0 至 100 % 相对湿度（非冷凝）
尺寸	直径 23 毫米，长度 60 毫米
质量	190 g（含 5 m 导线）

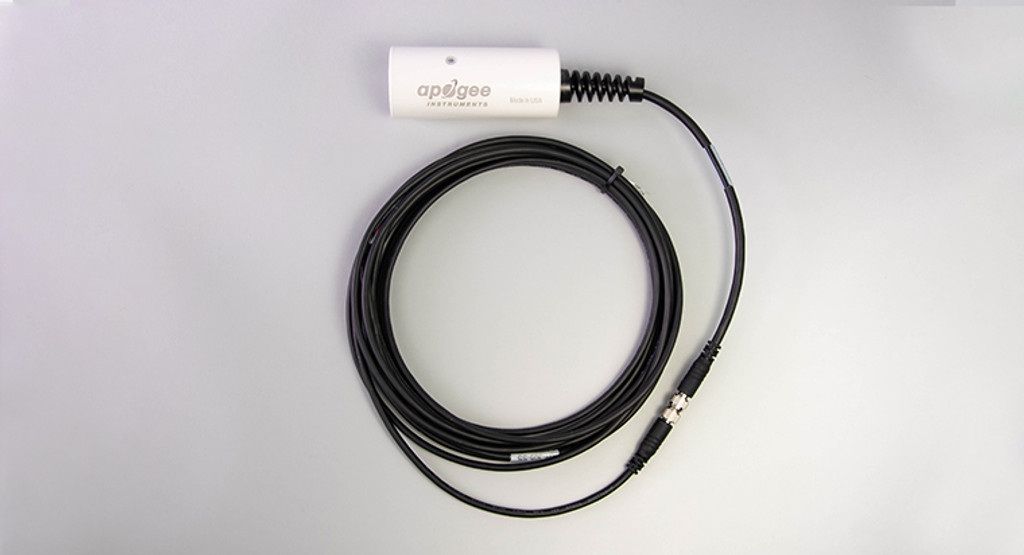

电缆	5 m 四芯屏蔽双绞线，带 TPR 护套（高防水性、高紫外线稳定性、寒冷条件下的柔韧性），可提供额外电缆
保修	质保4年，防止材料和工艺缺陷
制造	美国制造
