SI-121:窄视场红外辐射计传感器

更新时间:2023-05-05

浏览量:1010

产品介绍

SI-121:窄视场红外辐射计传感器功能特性:

用户手册 技术图纸 数据表

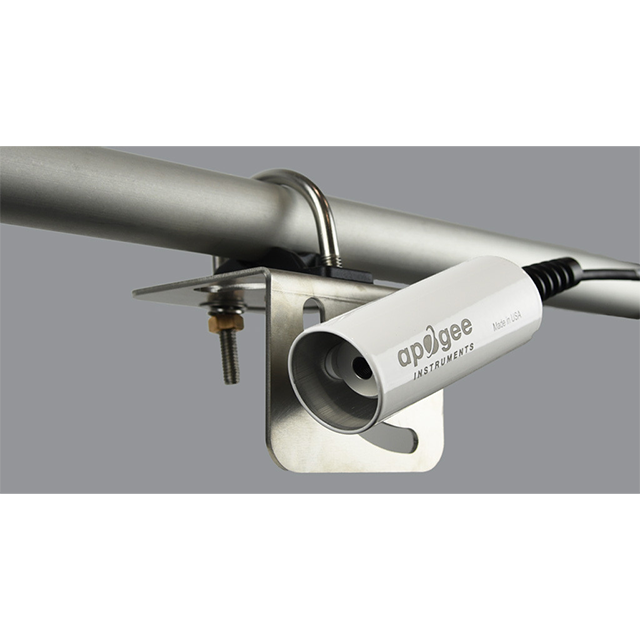

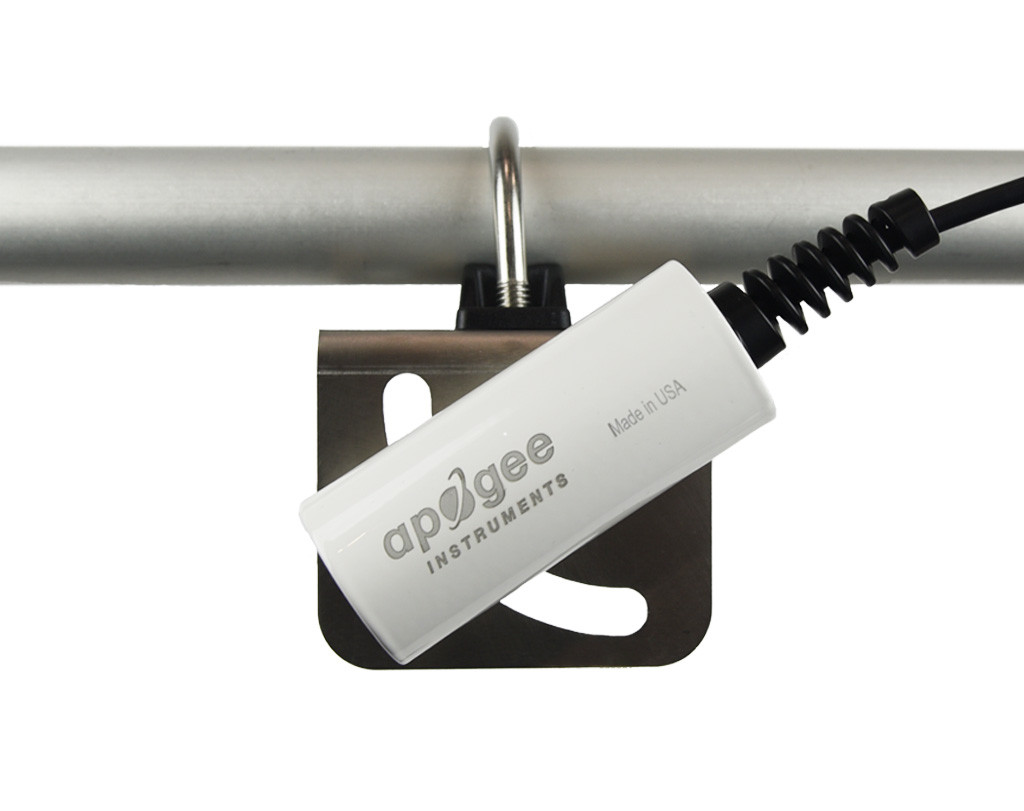

SI-121 是一款非放大模拟传感器,具有电压输出 和高质量电缆终端,采用预镀锡尾纤引线,可轻松连接到数据记录器和控制器。该传感器具有 18° 半角视野和 0.6 秒的响应时间。典型应用包括用于植物水分状况估计的植物冠层温度测量、确定结冰条件的道路表面温度测量以及能量平衡研究中的地面(土壤、植被、水、雪)温度测量。 传感器包括距离头部 30 厘米的 IP68 航海级不锈钢电缆连接器,以简化传感器拆卸和更换以进行维护和重新校准。SI-121-SS 设计用于安装Apogee AM-250 商业安装支架。

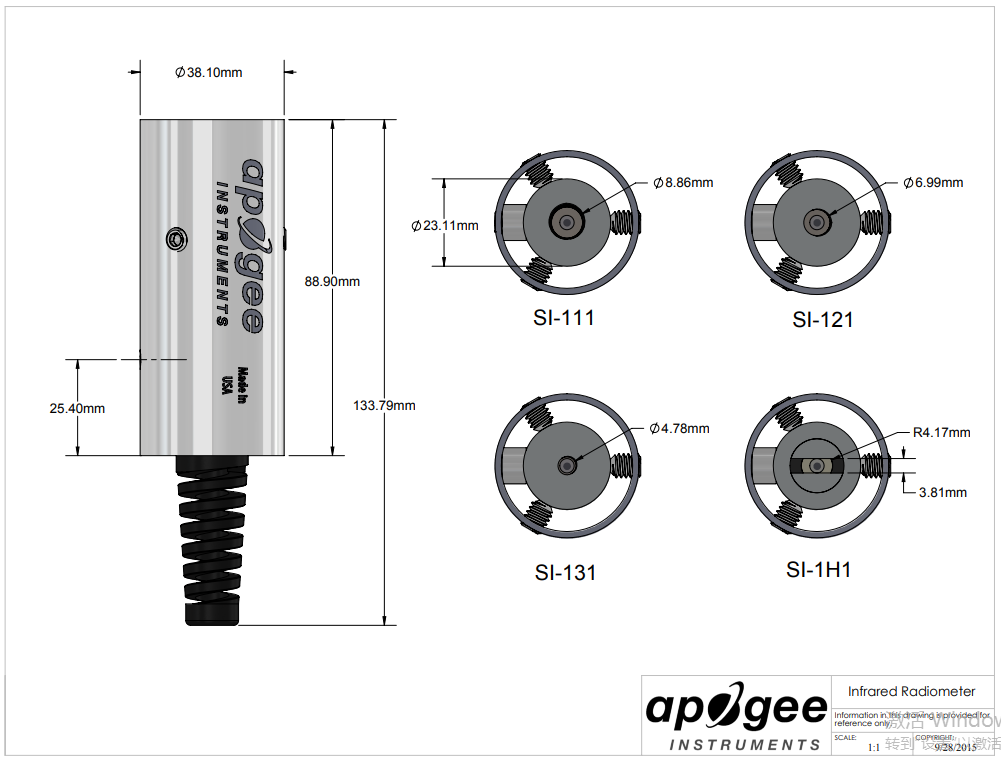

SI-121:窄视场红外辐射计传感器图纸:

SI-121 图纸

SI-121:窄视场红外辐射计传感器规格:

近似灵敏度 每 C 30 µV
热电堆的输出 对于 -55 至 55 C 的温差,约为 -2.2 mV 至 2.2 mV
热敏电阻输出 0 至 2500 mV(典型值,取决于输入电压)
输入电压要求 2500 mV 激励(典型值,可以使用其他电压)
校准不确定度(0 至 50 C) 0.2 C,当目标和检测器温度在 20 C 以内时
校准不确定度(-30 至 65 C) 0.2 C,当目标和检测器温度在 20 C 以内时
校准不确定度(-40 至 80 C) 0.5 C,当目标和检测器温度相差超过 20 C
测量重复性 小于 0.05 ℃
稳定性(长期漂移) 当锗过滤器保持清洁状态时,每年斜率变化小于 2%
响应时间 0.6 秒,检测器信号在阶跃变化后达到 95% 的时间
视场 18˚半角
光谱范围 8 至 14 微米;大气窗
操作环境 -50 至 80 摄氏度;0 至 100 % 相对湿度(非冷凝)
尺寸 直径 23 毫米,长度 60 毫米
质量 190 g(含 5 m 导线)
电缆 5 m 四芯屏蔽双绞线,带 TPR 护套(高防水性、高紫外线稳定性、寒冷条件下的柔韧性),可提供额外电缆
保修 质保4年,防止材料和工艺缺陷
制造 美国制造
