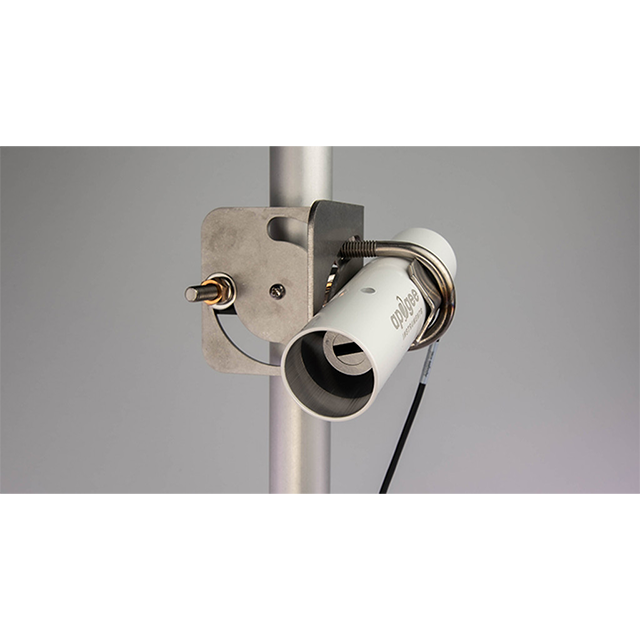

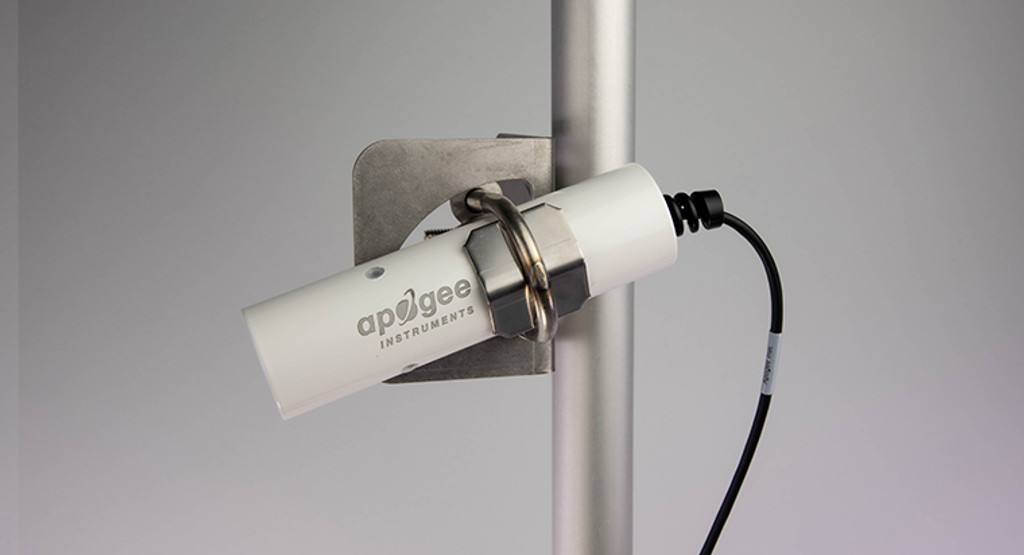

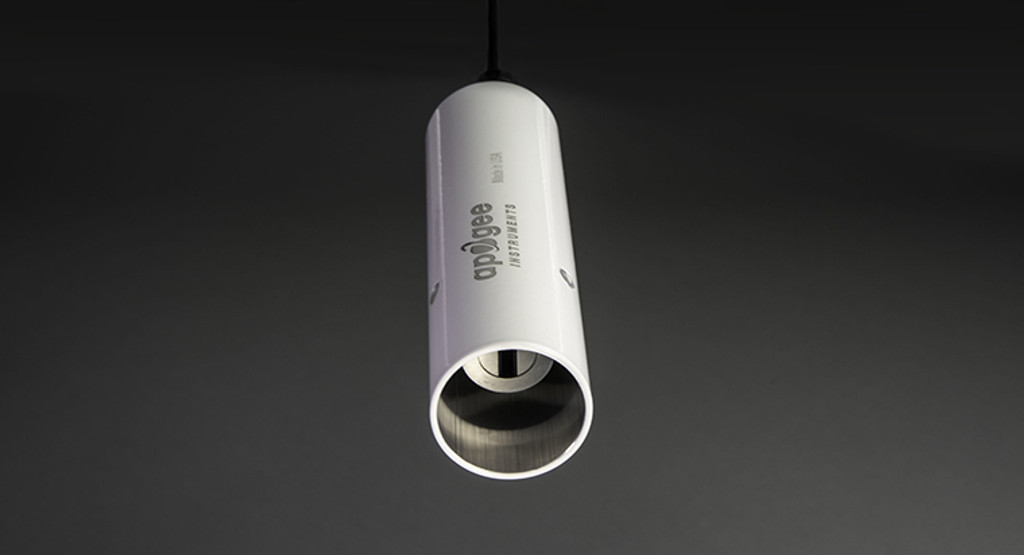

SI-4HR：SDI-12路面红外辐射计传感器

更新时间:2023-05-08

浏览量:1009

品牌：Apogee
型号：SI-4HR
描述：SI-4HR 红外辐射计是专门为道路天气网络开发的，具有10°垂直视场，可以远程检测狭窄和远处的目标道路。这个......
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SI-4HR：SDI-12路面红外辐射计传感器功能特性：

SI-4HR 红外辐射计是专门为道路天气网络开发的，具有10°垂直视场，可以远程检测狭窄和远处的目标道路。矩形孔径使水平视场尽可能的扩大，从而允许更大的集成测量，而不包括诸如天空或周围地形之类的不期望的目标区域。细长的外部护罩设计用于更好地防止传感器上的积雪和结冰。SI-4HR具有SDI-12数字输出和高质量电缆，端接在预镀锡尾纤引线中，便于连接到数据记录器和控制器。传感器的响应时间为0.6秒。传感器包括IP68 不锈钢电缆连接器，距离头部30厘米，以简化传感器的拆卸和更换，便于维护和重新校准。

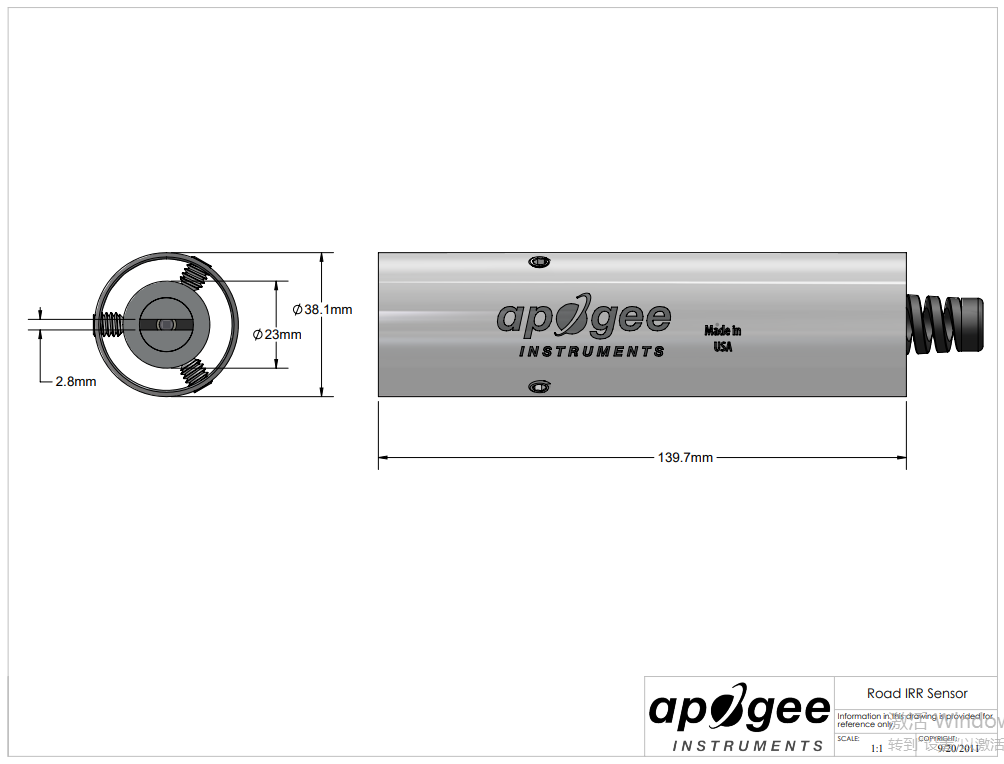

SI-4HR：SDI-12路面红外辐射计传感器图纸：

SI-4HR 图纸

SI-4HR：SDI-12路面红外辐射计传感器规格：

输入电压要求	5.5 至 24 伏直流电
电流消耗	1.5 毫安（静态），2.0 毫安（活动）
校准不确定度（-30 至 65 C），当目标和检测器温度在 20 C 以内时	0.3摄氏度
校准不确定度（-40 至 80 C），当目标和检测器温度相差超过 20 C	0.5摄氏度
测量重复性	小于 0.05℃
稳定性（长期漂移）	当锗过滤器保持清洁状态时，每年斜率变化小于 2%
响应时间	0.6 秒，检测器信号在阶跃变化后达到 95% 的时间，SDI-12 电路的最快数据传输速率为 1 秒
视场	5°垂直半角；16°水平半角
光谱范围	8 至 14 微米；大气窗
操作环境	-50 至 80 摄氏度；0 至 100 % 相对湿度（非冷凝）
尺寸	直径 23 毫米，长度 60 毫米
质量	219 g（含 5m 导线）
电缆	5 m 的双导体屏蔽双绞线；TPR 夹克（高耐水性、高紫外线稳定性、寒冷条件下的柔韧性）；尾纤引线；不锈钢 (316)，M8 连接器距离传感器头 25 厘米
保修	质保4年，防止材料和工艺缺陷
制造	美国制造
