SI-4H1：SDI-12数字输出水平视场红外辐射计传感器功能特性：

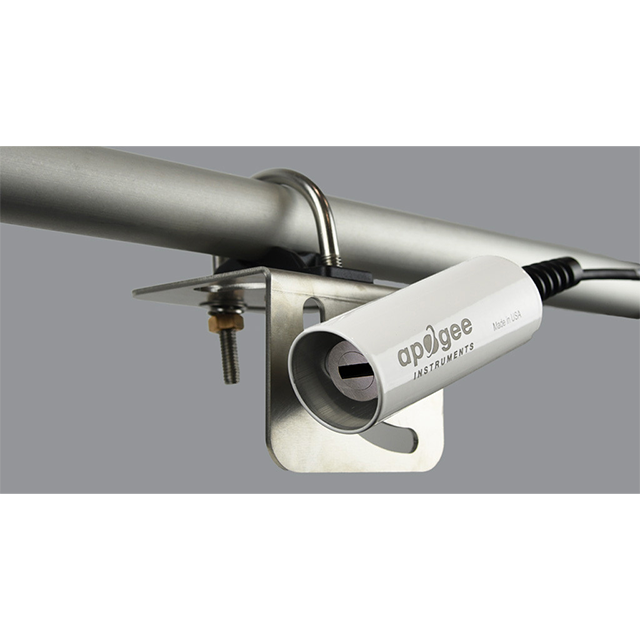

SI-4H1 具有SDI-12数字输出和高质量电缆，端接在预镀锡尾纤引线中，便于连接到数据记录器和控制器。传感器独特的几何形状在水平方向上提供了32°的宽半角度视场，在垂直方向上提供13°的半角度视场。这使得用户能够以较浅的角度安装传感器，而不会看到地平线上方，同时尽可能的扩大化测量的面积。传感器的响应时间为0.1秒。典型的应用包括用于植物水分状况估计的植物冠层温度测量、用于确定结冰条件的路面温度测量以及用于能量平衡研究的地表（土壤、植被、水、雪）温度测量。传感器包括IP68 不锈钢电缆连接器，距离头部30厘米，以简化传感器的拆卸和更换，便于维护和重新校准。SI-4H1-SS设计用于安装远地点AM-250商用安装支架。

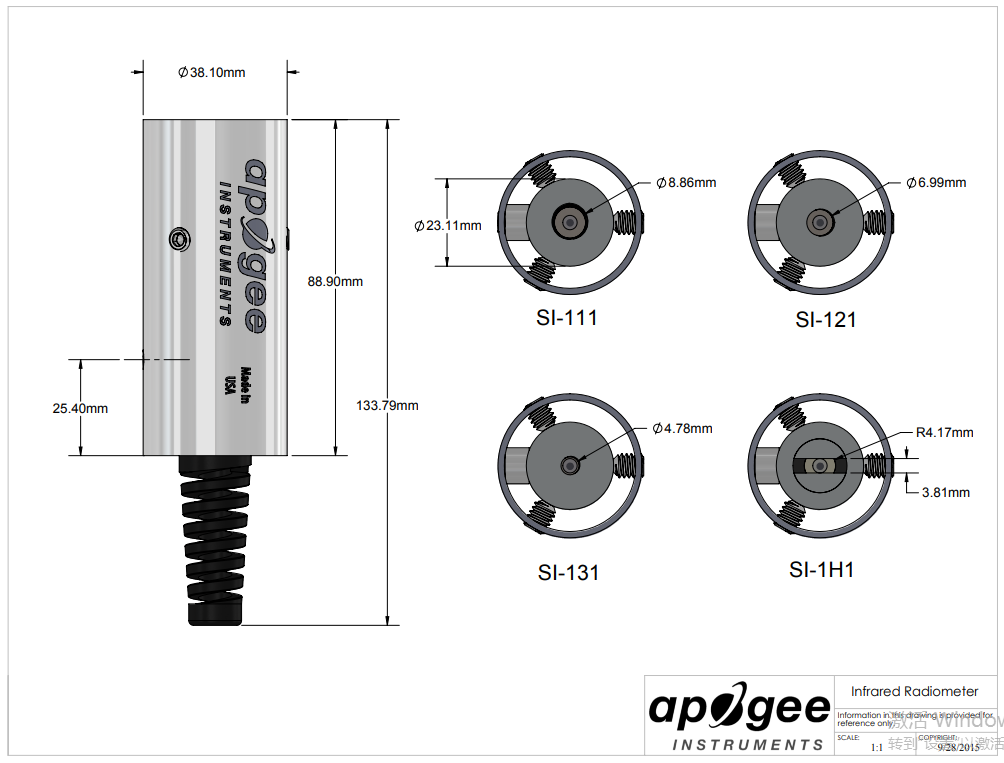

SI-4H1：SDI-12数字输出水平视场红外辐射计传感器图纸：

SI-4H1 图纸

SI-4H1：SDI-12数字输出水平视场红外辐射计传感器规格：

输入电压要求	4.5 至 24 伏直流电
电流消耗	1.5 毫安（静态），2.0 毫安（活动）
校准不确定度（-30 至 65 C）	0.2 C，当目标和检测器温度在 20 C 以内时
校准不确定度（-40 至 80 C）	0.5 C，当目标和检测器温度相差超过 20 C
测量重复性	小于 0.05℃
稳定性（长期漂移）	当锗过滤器保持清洁状态时，每年斜率变化小于 2%
响应时间	0.6 秒，检测器信号在阶跃变化后达到 95% 的时间，SDI-12 电路的最快数据传输速率为 1 秒
视场	32°水平半角；13°垂直半角
光谱范围	8 至 14 微米；大气窗
操作环境	-50 至 80 摄氏度；0 至 100 % 相对湿度（非冷凝）
尺寸	直径 23 毫米，长度 60 毫米
质量	190 g（含 5 m 导线）
电缆	5 米长的四芯屏蔽双绞线，带 TPR 护套（高防水性、高紫外线稳定性、寒冷条件下的柔韧性），可提供附加电缆
保修	质保4年，防止材料和工艺缺陷
制造	美国制造
