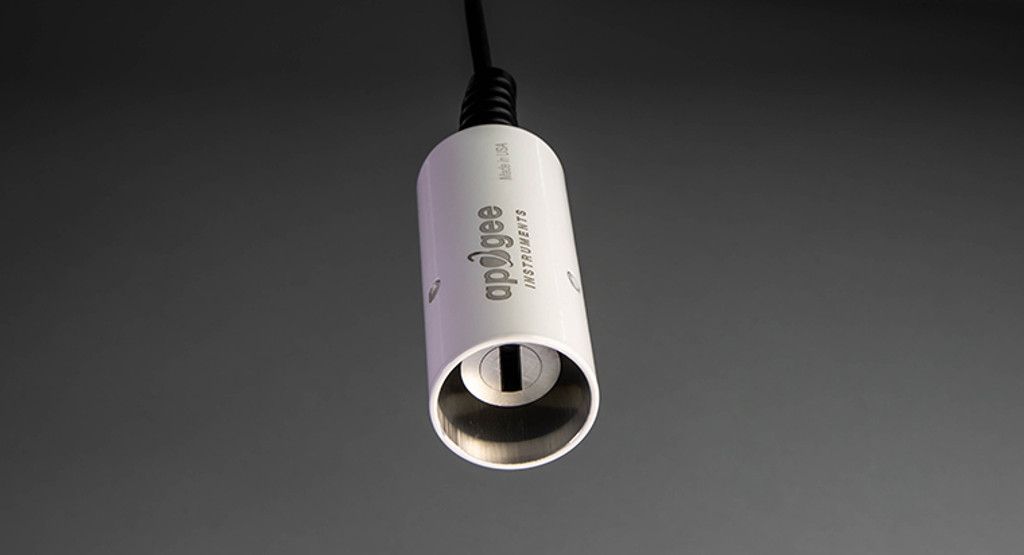

SIF-1H1：高速水平视场红外辐射计

更新时间:2023-05-15

浏览量:1090

品牌：Apogee
型号：SIF-1H1
描述：SIF-1H1是一种响应时间为0.2秒的快速响应模型红外辐射计。模拟传感器未经放大，具有电压输出和高质量电缆，端接在预镀锡尾纤中......
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SIF-1H1：高速水平视场红外辐射计功能特性：

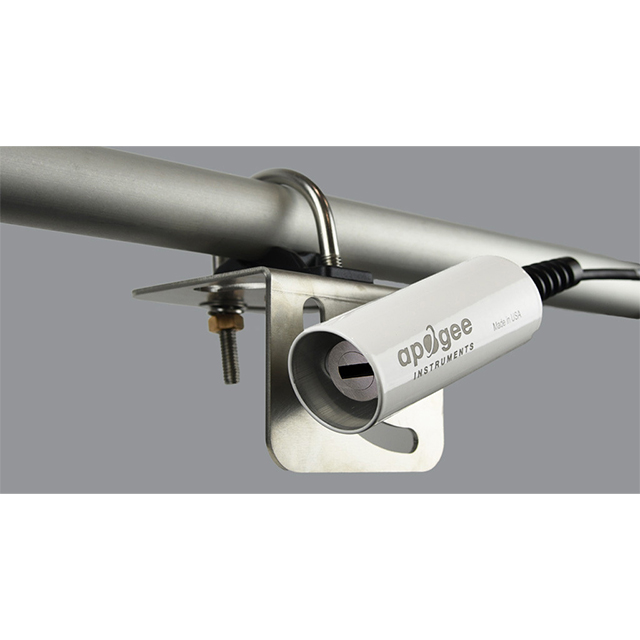

SIF-1H1-SS是一种响应时间为0.2秒的快速响应模型红外辐射计。模拟传感器未经放大，具有电压输出和高质量电缆，端接在预镀锡尾纤导线中，便于连接到数据记录器和控制器。传感器独特的几何形状在水平方向上提供了32°的宽半角度视场，在垂直方向上提供13°的半角度视场。这使得用户能够以较浅的角度安装传感器，而不会看到地平线上方，同时尽可能扩大测量的面积。典型的应用包括用于植物水分状况估计的植物冠层温度测量、表型、表型、用于确定结冰条件的路面温度测量，以及用于能量平衡研究的地表（土壤、植被、水、雪）温度测量。传感器包括IP68不锈钢电缆连接器，距离头部30厘米，以简化传感器的拆卸和更换，便于维护和重新校准。SIF-1H1-SS设计用于安装远地点AM-250商用安装支架。

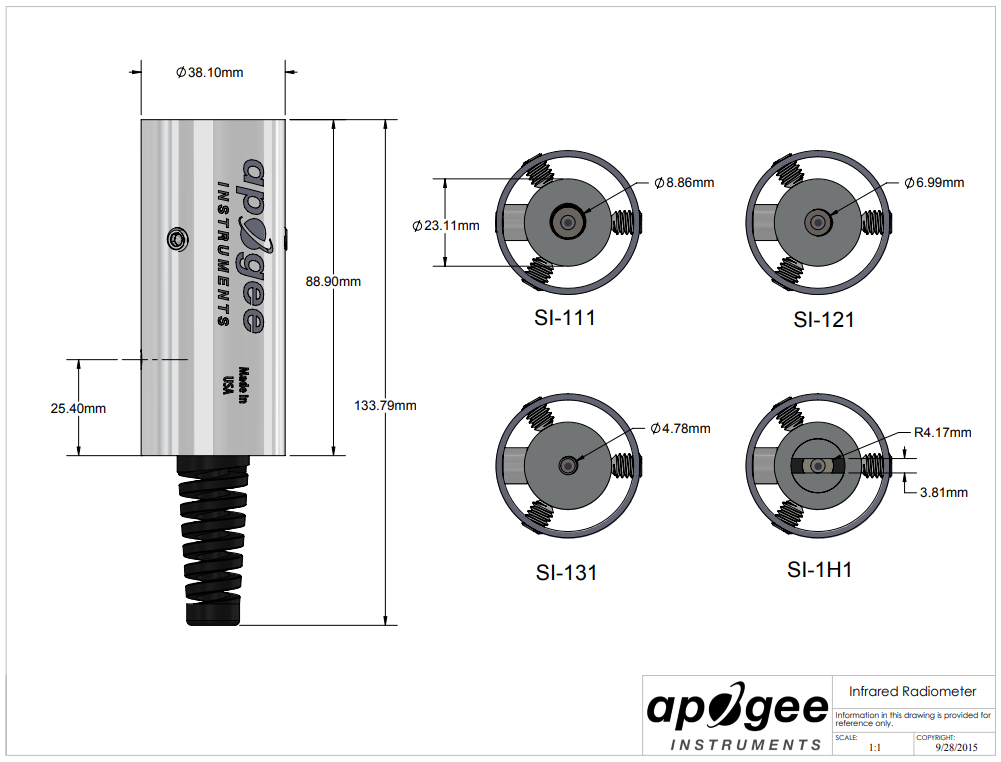

SIF-1H1：高速水平视场红外辐射计图纸：

SIF-1H1 图纸

SIF-1H1：高速水平视场红外辐射计规格：

近似灵敏度	每 C 10 µV
热电堆的输出	对于 -55 至 55 C 的温差，约为 -0.55 至 0.55 mV
热敏电阻输出	2500 mV 激励（典型值，可以使用其他电压）
输入电压要求	0 至 2500 mV（典型值，取决于输入电压）
校准不确定度（-30 至 65 C）	0.2摄氏度
校准不确定度（-40 至 80 C）	0.5摄氏度
测量重复性	小于 0.05℃
稳定性（长期漂移）	当锗过滤器保持清洁状态时，每年斜率变化小于 2%
响应时间	0.2 秒，检测器信号在阶跃变化后达到 95% 的时间
视场	32˚水平半角；13˚垂直半角
光谱范围	8 至 14 微米；大气窗
操作环境	-50 至 80 摄氏度；0 至 100 % 相对湿度（非冷凝）
尺寸	直径 23 毫米，长度 60 毫米
质量	190 g（含 5m 导线）
电缆	5 m 六芯屏蔽双绞线；TPR 夹克（高耐水性、高紫外线稳定性、寒冷条件下的柔韧性）；尾纤引线
保修	4 年材料和工艺缺陷
制造	美国制造
