加拿大Mightex LED 射灯 – 850nm

更新时间:2024-12-17

浏览量:74

品牌：加拿大Mightex
型号：SLS-0208-A
描述：大功率 LED 是一类新型光源，在工业、消费、医疗和科学领域有着广泛的应用。然而，工程师和科学家经常发现，他们必须设计和制造散热器和光学支架，并焊接电触点，然后才能点亮大功率 LED。Mightex ...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

加拿大Mightex LED 射灯 – 850nm描述：

大功率 LED 是一类新型光源，在工业、消费、医疗和科学领域有着广泛的应用。然而，工程师和科学家经常发现，他们必须设计和制造散热器和光学支架，并焊接电触点，然后才能点亮大功率 LED。Mightex 提供即用型高功率 LED 光源，带有集成散热器和安装的收集光学器件。SiriusTM 紧凑型高功率光源设计为通用光源，适用于一般实验室和 OEM 应用。机械外壳具有多个安装孔，与常见的光机安装座兼容。SiriusTM 光源可由 Mightex SiriusTM SLC 系列多通道 LED 驱动器或其他 LED 驱动器和电流源驱动。

特征

1W 和 3W 大功率发射器

高效收集光学元件

精密加工的铝制外壳

适用于实验室和 OEM 应用的多种安装功能

圆形和椭圆形照明型材

应用

机器视觉

显示

显微术

半导体设备

检测仪器

医疗器械

照明

光纤束耦合

产品规格

表 1.LED 发射器规格

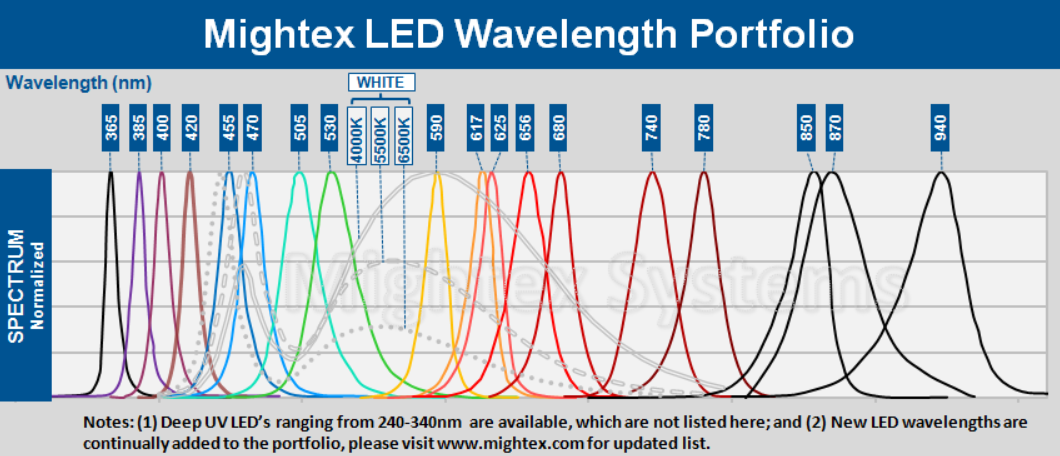

LED 代码	描述	波长(nm)	I_op (mA)	V_op (V)	典型光通量 (lm)
0109	1W UV	395 ~ 410	350	3.5	180 mW
0300	3W White LED	5,500K	1000	3.9	80
03091	3W UV	395 ~ 410	700	3.5	350 mW
0301	3W Royal Blue	455	1000	3.9	450 mW
0302	3W Blue	470	1000	3.9	30
0303	3W Cyan	505	1000	3.9	80
0304	3W Green	530	1000	3.9	80
0305	3W Amber	590	1000	3	80
0306	3W Red-Orange	617	1000	3	90
0307	3W Red	625	1000	3	80
0310	3W Deep Red	657	1000	3.1	280 mW
02082	2.4W Near Infrared	850	1000	1.8 ~ 2.4	375 mW

1. 发射极由两个芯片组成。当与收集光学元件一起使用时，发散角沿一个方向大约加倍;
2. 在没有收集光学元件的情况下，该 LED 将 1mmx1mm 区域的光发射到 ±60 度的锥体中。
3. 由于制造工艺和操作参数（如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。规范旨在用作指导原则。

表 2.收集光学元件规格

LENS代码	描述	通光孔径 (mm)	X- 半角 (degree)	Y- 半角 (degree)	Efficiency (%)
A	Narrow Beam	19	5	5	85
B	Medium Beam	19	15	15	85
C	Wide Beam	19	25	25	85
D	Oval Beam	19	5	20	85
E ¹	Fiber Bundle Coupling	19	7mm full field	7mm full field	85

1. 将光线聚焦到镜头前约 12mm 处的光斑上。非常适合将光耦合到光纤束、液体光导和积分器中。

表 3.停产部件

LED 代码	描述	波长(nm)	I_op (mA)	V_op (V)	典型光通量 (lm)
0100	1W White LED	5,500K	350	3.4	45
0101	1W Royal Blue	455	350	3.4	220 mW
0102	1W Blue	470	350	3.4	16
0103	1W Cyan	505	350	3.4	45
0104	1W Green	530	350	3.4	53
0105	1W Amber	590	350	3	42
0106	1W Red-Orange	617	350	3	55
0107	1W Red	625	350	3	44
0110	1W Deep Red	657	350	2.4	170mW
0112	1W 940nm	940	700	1.5	180mW
0213	2W 680nm NIR	680	600	2.7	90 mW
0214	2W 780nm NIR	780	800	2.5	330 mW
