SP-215:放大的 0-5 伏日射强度计

更新时间:2022-12-22

浏览量:1108

  • 品牌:APOGEE
  • 型号:SP-215
  • 描述:SP-215 是一种放大的模拟传感器,具有 0 至 5.0 V 输出。该传感器包含一个硅电池光电二极管,具有坚固、自清洁的传感器外壳设计,以及采用预镀锡尾纤引线的高质量电缆端接,可轻松连接到数据记录器...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SP-215:放大的 0-5 伏日射强度计概括:

用户手册 数据表

地球表面的太阳辐射通常被定义为280到4000波长范围内的总辐射 Nm(短波辐射)。定义了入射在水平表面上的太阳直射和漫射总辐射 为全球短波辐射,或短波辐照度(入射辐射通量),并以瓦特每平方表示 (W m-2 ,等于焦耳每秒每平方米)。

日珥计是测量全球短波辐射的传感器。Apogee SP系列日冕计是硅电池 日冕计只对太阳光谱的一部分敏感,大约350-1100纳米 (大约80%的短波辐射都在这个范围内)。然而,硅电池热量计是 校准以估计整个太阳光谱的总短波辐射。硅光电池日射强度计 与气象组织(WMO)的中等和良好的质量分类和规范为国际标准化组织(ISO) C类 分类时,但由于光谱灵敏度有限,它们不符合必要的光谱规范气象组织认证。

硅电池日冕计的典型应用包括在微波中测量入射短波辐射农业、生态和水文天气网络,以及太阳能电池板阵列。

Apogee Instruments SP系列日冕计由铸造丙烯酸扩散器(滤波器),光电二极管和信号组成 处理电路安装在阳极氧化铝外壳,和电缆连接传感器到一个 测量设备。传感器是盆栽固体,没有内部空气空间,是专为连续总 室外环境中平面上短波辐射的测量。SP系列传感器输出 与太阳总短波辐射成正比的模拟电压。电压信号来自 传感器与入射在平面上的辐射成正比(不一定是水平的),其中 辐射从一个半球的各个角度发出。

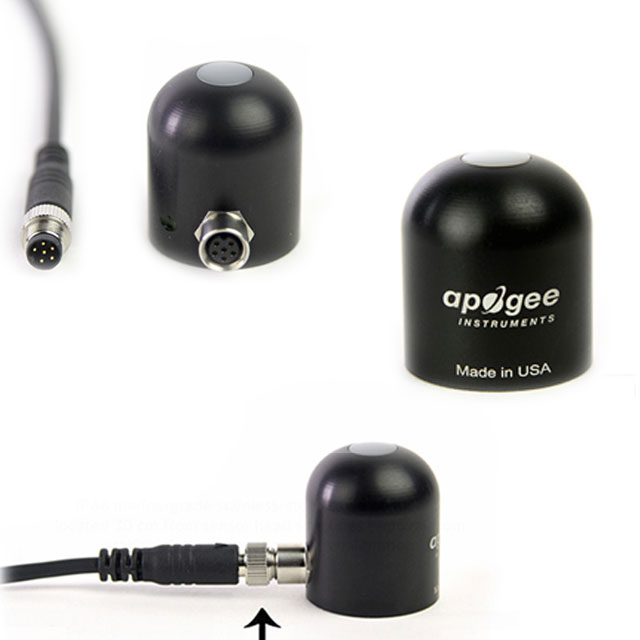

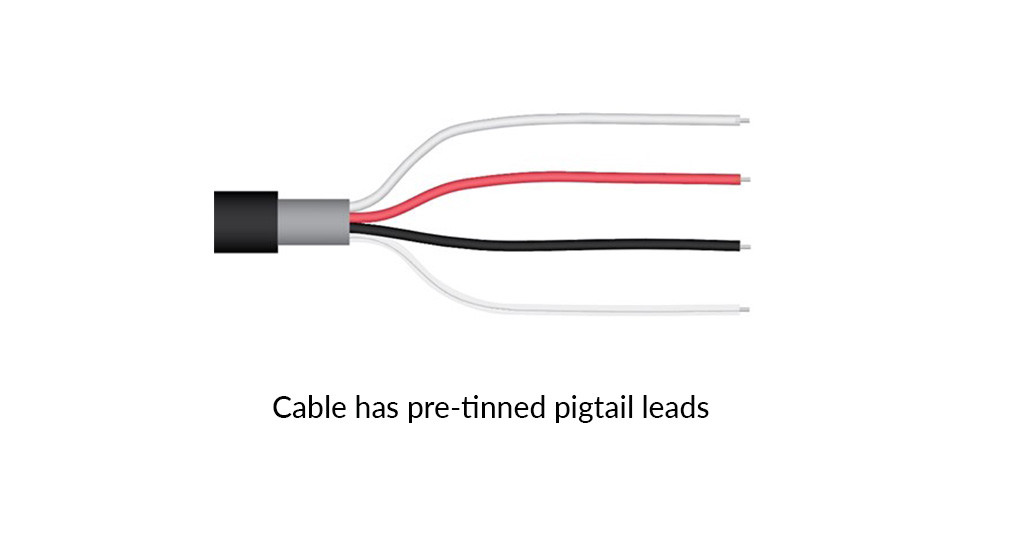

SP-215 是一种放大的模拟传感器,具有 0 至 5.0 V 输出。该传感器包含一个硅电池光电二极管,具有坚固、自清洁的传感器外壳设计,以及采用预镀锡尾纤引线的高质量电缆端接,可轻松连接到数据记录器和控制器。典型应用包括农业、生态和水文气象网络中的短波辐射测量。传感器还用于优化光伏系统。 传感器包括 IP68 防水的不锈钢电缆连接器,以简化传感器拆卸和更换以进行维护和重新校准。

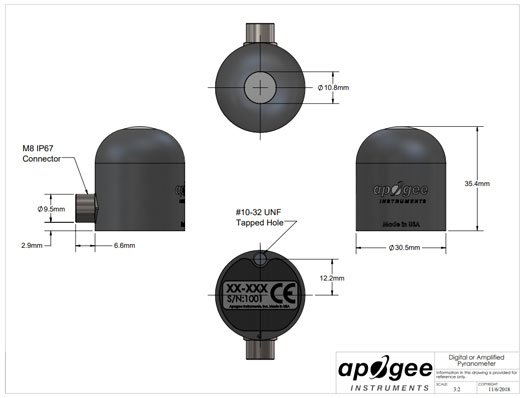

SP-215 图纸:

SP-215 规格:

ISO 9060:2018 C级(快速反应)
电源供应 5.5 至 24 伏直流电
电流消耗 300 微安
灵敏度 2.5 mV/W mˉ²
校准系数 0.4 W mˉ² 每 mV(灵敏度的倒数)
1000 W mˉ² 时的校准不确定度 小于 3%
校准输出范围 0 至 5 伏
测量重复性 小于 1%
不稳定(长期漂移) 每年少于 2%
非线性 小于 1 %(高达 2000 W mˉ²,最大辐射测量为 2000 W mˉ²)
响应时间 小于 1 毫秒
视场 180˚
光谱范围 360 至 1120 nm(响应为最大值 10% 的波长)
定向(余弦)响应 ± 5 % 在 75˚ 天顶角
温度响应 每摄氏度 0.04 ± 0.04 %
操作环境 -40 至 70 摄氏度;0 至 100 % 相对湿度;可浸没在深达 30 m 的水中
方面 直径 30.5 毫米,高度 37 毫米
质量(带 5 m 电缆) 140 克
保修单 4 年材料和工艺缺陷
制造地区 美国制造
