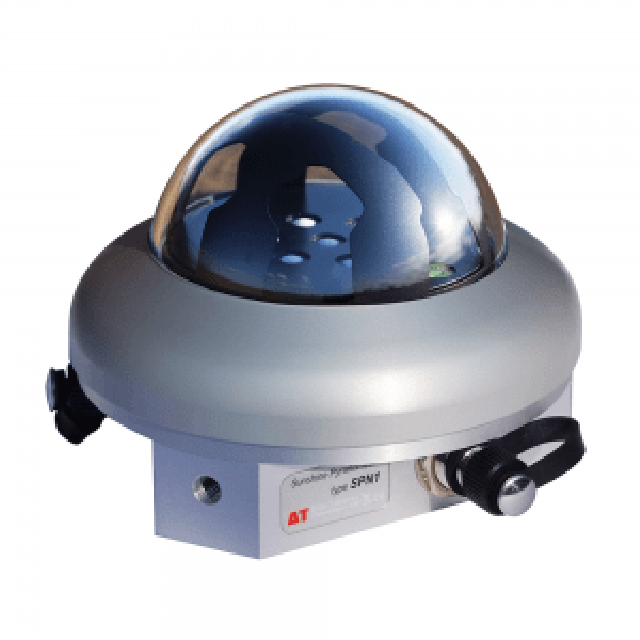

SPN1 日照日射强度计

更新时间:2023-05-31

浏览量:904

  • 品牌:Delta-T
  • 型号:SPN1
  • 描述:SPN1日射强度计是一种带有磨砂玻璃圆顶的精密太阳辐射测量仪器,专为长期户外暴露而设计。它是一种价格合理且有效的遮阳环日射强度计、日射强度仪和传统阳光记录仪的替代品。...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SPN1 日照日射强度计描述:

数据表

漫射辐照度,单位:W.m-2

WMO日照阈值:120 W.m-2直射光束

DNI(直接法向辐照度)计算

阳光状态

无移动部件、遮阳环或电动履带

SPN1日射强度计是一种带有磨砂玻璃圆顶的精密太阳辐射测量仪器,专为长期户外暴露而设计。它是一种价格合理且有效的遮阳环日射强度计、日射强度仪和传统阳光记录仪的替代品。

SPN1型日射强度计特别易于使用;它不需要常规调整或极坐标校准,可以在任何纬度工作。

内部加热器可使日射强度计圆顶在-20°C以下(在静止的空气条件下)没有露水、冰和雪,确保在恶劣的气候条件下读数可靠。

SPN1测高仪资源中心

资源中心包含SPN1的广泛应用和技术信息,包括DNI计算、倾斜校正、性能验证等。

直接辐射和散射辐射

日射强度计使用七个微型热电堆传感器阵列和计算机生成的阴影图案来测量入射太阳辐射的直接和散射分量。它通过从全局(总)辐射中减去散射来计算直接辐射。

日照持续时间

在垂直于太阳直射光束的平面上,WMO对明亮阳光的阈值为120 W.m-2。SPN1日射强度计使用一种基于直接辐射与散射辐射之比的算法,结合其绝对值,将日照持续时间估计在WMO标准的百分之几以内。

SPN1日射强度计无需调整或重新定位即可追踪太阳,这与带阴影环的设备相比具有明显优势。这里没有复杂的机电组件,也没有烧焦的纸迹可供解读。

输出和日志记录

SPN1日射强度计提供2个模拟电压输出,用于全局和散射辐射,以及一个数字输出,用于日照持续时间,可以连接到数据记录器,如Delta-T设备GP2和紧凑型GP1。

读数也可以直接从RS232端口获得,并使用提供的SunData软件查看/记录。

Delta-T设备的GP1数据记录器是一款功能强大的通用数据记录器,为SPN1日射强度计提供了低成本的日志记录解决方案。

应用

SPN1日射强度计非常适合多个太阳辐射测量应用领域,包括光伏(光伏)效率监测、空气污染研究、云量研究、ET和热通量研究、冠层分析和建筑能源管理系统。



SPN1 日照日射强度计规格:

整体精度:总(全局)和漫射辐射 ±5% 每日积分
±5% ±10 Wm -2每小时平均值
±8% ±10 Wm -2单个读数
分辨率 0.6Wm -2 =0.6mV
范围 0 至 >2000 Wm-2
模拟输出灵敏度 1mV=1Wm -2
模拟量输出范围 0 – 2500 毫伏
阳光状态阈值 120 Wm -2直接光束
准确性:阳光状态 相对于阈值的 ±10% 日照时数
精度:余弦校正 0-90° 天顶角入射辐射的 ±2%
精度:方位角 ±5% 超过 360° 旋转
温度系数 每 °C 0.02%(典型值)
温度范围 -40 至 + 70°C
稳定 建议每 2 年重新校准一次
响应时间 100 毫秒(典型值)
光谱响应 400 – 2700 纳米
光谱灵敏度变化 10%(典型值)
非线性 < 1%
倾斜反应 微不足道
零偏移 < 3 Wm -2环境温度变化 5°C/hr
< 3 Wm -2 暗读数
纬度能力 -90° 至 + 90°
环境密封 IP67
阳光状态输出 没有太阳=开路
太阳=对地短路
电力需求 2 mA(清醒),< 30 µA(睡眠)
5 V – 15 V DC
加热器功率 12 V – 15 VDC,高达 1.5 A
RS232连接器 5 针 M12
信号输出和电源输入连接器 8 针 M12
安装选项 底部有 3 个 M5 螺纹孔,直径 108 毫米,间距 120°
尺寸和重量 直径 126 毫米 x 94 毫米高,786 克
