SQ-615 400-750 nm 0-5 V 输出 ePAR 传感器

更新时间:2023-01-12

浏览量:885

品牌：Apogee
型号：SQ-615-SS
描述：2021年，Apogee新的ePAR传感器是我们ePFD传感器的升级版，旨在测量新定义的400-750纳米的ePAR辐射范围。研究表明这是植物光合作用的关键波段……...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SQ-615 400-750 nm 0-5 V 输出 ePAR 传感器功能特性：

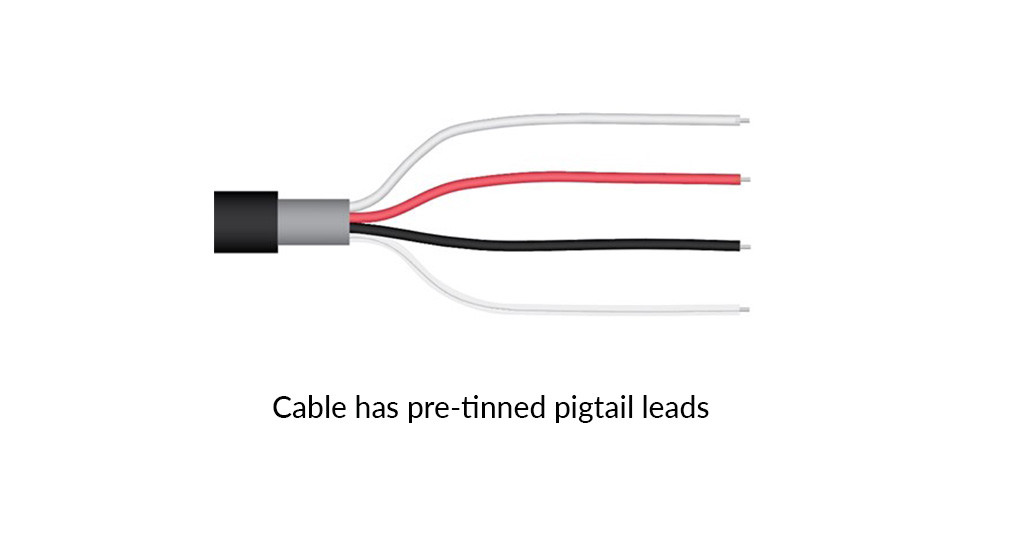

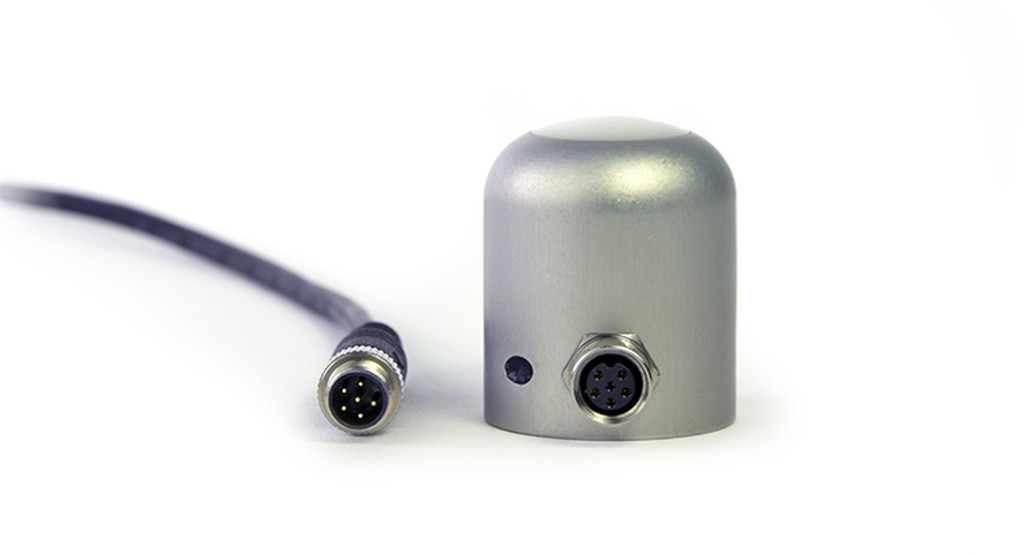

Apogee新的优质ePAR传感器于2021年推出，是ePFD传感器的升级版，旨在测量新定义的400-750 nm ePAR辐射范围，研究表明，该辐射范围具有光合活性，超出了传统的400-700 nm范围。SQ-615 ePAR是一个0-5 V输出的放大传感器。该传感器采用坚固的铝制外壳，可完全潜水，可承受恶劣条件，高质量的电缆终端采用预镀锡的pigtail引线，方便连接数据记录仪和控制器。传感器电缆包括一个IP68防水的不锈钢电缆连接器，以简化传感器的拆卸和更换，从持久安装进行维护和校准。ePAR传感器的典型应用包括测量所有生长环境下植物冠层的ePAR总强度，监测和调整生长光，以及研究植物形态发生活性和光生物学。许多下一代LED灯具、太阳和其他光源发出这些新确认的远红光合作用波长，但直到现在，它们还不能用传统的400-700 nm PAR仪表测量。

该传感器的模拟版本(SQ-610)带有内嵌电缆连接器，距离传感器头30厘米，可作为标准使用的长电缆辫子传感器，或与我们的microCache蓝牙Micro Logger一起使用，方法是拧下连接器，丢弃长段电缆，然后将传感器拧到microCache上的匹配连接器。

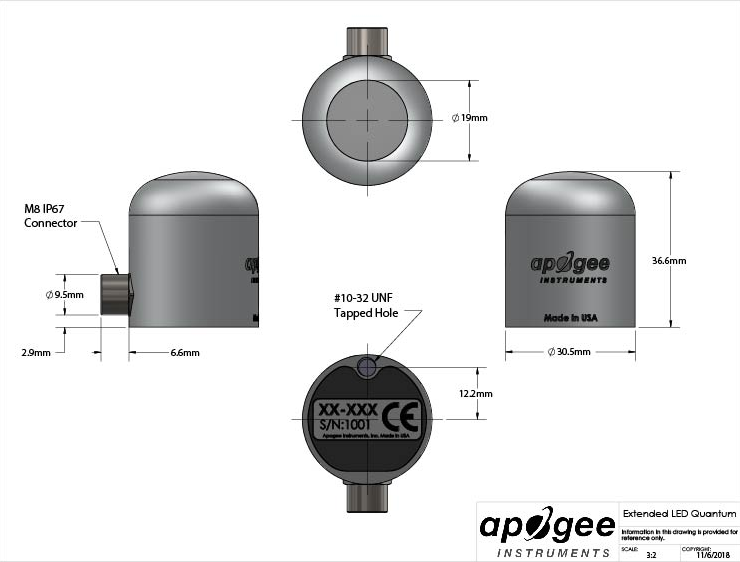

SQ-615 400-750 nm 0-5 V 输出 ePAR 传感器图纸：

SQ-615 400-750 nm 0-5 V 输出 ePAR 传感器规格：

电源	5.5 至 24 伏直流电
电流消耗	12 V 时为 57 µA
输出（灵敏度）	1.25 mV / µmol mˉ² sˉ¹
校准系数（灵敏度的倒数）	0.8 µmol mˉ²·sˉ¹
校准不确定度	± 5 %
校准输出范围	0 至 5 伏
测量范围	0 至 4000 µmol mˉ²·sˉ¹
测量重复性	小于 0.5%
长期漂移（不稳定）	每年少于 2%
非线性	小于 1 %（高达 4000 µmol mˉ² sˉ¹）
响应时间	小于 1 毫秒
视角	180˚
光谱范围	400 至 750 nm ± 5 nm（响应大于 50 % 的波长）
定向（余弦）响应	± 2 % 在 45°；± 5 % 在 75°
方位误差	小于 0.5%
倾斜误差	小于 0.5%
温度响应	-0.11 ± 0.04 % 每摄氏度
每日总量的不确定性	小于 5%
机身	带亚克力扩散器的阳极氧化铝机身
防护等级	IP68
操作环境	-40 至 70 摄氏度；0 至 100 % 相对湿度；可浸没在深达 30 m 的水中
尺寸	直径 30.5 毫米，高度 37 毫米
质量（带 5 m 电缆）	140g
电缆	5 m 的双导体屏蔽双绞线；TPR外套；尾纤引线；不锈钢 (316)，M8 接头
保修	质保4年，防止材料和工艺缺陷
制造	美国制造
