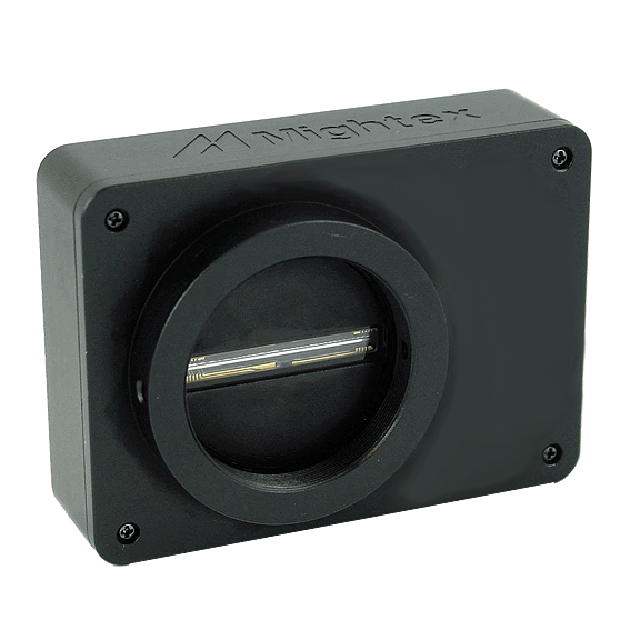

加拿大Mightex TCN/TCE-1209-U 带外部触发器的USB2.0高速2048像素12位CCD线相机

更新时间:2024-03-12

浏览量:1060

品牌：加拿大Mightex
型号：TCN/TCE-1209-U
描述：高性价比的高性能单色线CCD相机，基于单线2048像素CCD芯片，具有USB2.0 （480 Mb/s）接口。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

TCN/TCE-1209-U 带外部触发器的USB2.0高速2048像素12位CCD线相机描述：

Mightex 的 TCN/TCE-1209-U 线阵相机是一款高性价比的高性能单色线阵 CCD 相机，基于单线 2048 像素 CCD 芯片，具有 USB2.0 （480 Mb/s）接口。与面阵相机相比，CCD线阵相机具有多项优势，包括高光学线性分辨率，允许系统开发人员使用相机通过垂直于扫描线移动物体或CCD来捕获二维（2-D）图像。TCN/TCE-1209-U是一款紧凑型线性相机，非常适合工业过程控制、光学、生物学、光谱学和反射成像等各种OEM应用。TCN/TCE-1209-U 线阵摄像机的设置非常简单：用户只需安装应用软件（包含在随附包中），然后使用 USB 电缆将线阵摄像机连接到 PC。无需安装DAC卡，也无需外接电源。还提供功能齐全的 SDK 和 Linux 驱动程序。

特征

兼容 USB2.0 （480Mb/s）

板级和封闭式

无需外部电源

可选 F 卡口镜头适配器（P/N：ACC-LCE-F）

光积分时间可在 300us 至 3.3s 之间调节

2048方形像素硅线性CCD阵列

（14m x 14μm 像素尺寸）

12 位 A/D 转换器

高扫描速率（高达 3,300 次扫描/秒）

外部触发能力

4 个 GPIO 引脚

适用于用户应用程序的 SDK

Linux 驱动程序

演示图形用户界面

兼容 Windows 2000、XP、Vista、7/8/10

应用

工业过程控制

机器视觉

性能规格

参数	规范
CCD封装	东芝TCD1209
像素数	2048
像素大小	14微米 x 14微米
光谱范围	300nm 至 1050nm 200nm 至 1050nm（无窗口版本）
像素输出时钟	8兆赫
相机上的帧缓冲区	64 帧
ADC分辨率	12 位
外部触发	是的
触发电缆	ACC-凸轮-DIN8
曝光时间范围	0.3毫秒~3.3秒
通用氧化奥	是（4 个可编程 IO）
帧速率	3,300 次扫描/秒*
镜头卡口（可选）	F 卡口
主机接口	USB 2.0接口

* 帧速率取决于曝光时间设置。当曝光时间设置为 0.3ms 时，相机在连续模式下可以达到 3,300 次/秒的扫描次数。

产品重量：

TCE-1209-U：233g

TCN-1209-U：105g

TCN-1209-UW：105g

SDK 特性

操作系统	Windows 2000、XP、Vista、Windows 7、8/8.1 和 10
最低要求	内存> 64M;可用硬盘空间 > 10M
USB端口	USB2.0接口
多个摄像头	支持
驱动程序	是的
演示应用程序	是的
库文件	是（DLL 文件和静态库文件）
示例代码	是（VC++ 和 Delphi）
帧属性*	曝光时间、时间戳、触发事件计数、过度曝光检测。
