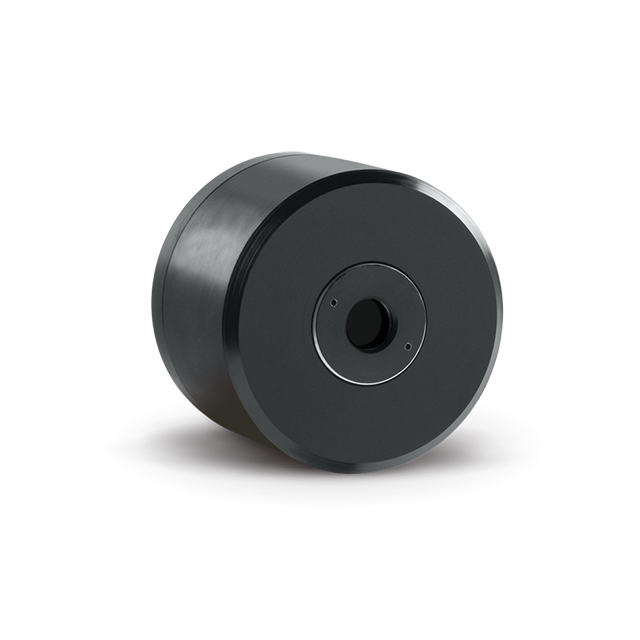

Gentec-EO THZ9B-BL-DA-D0太赫兹探测器 202294

更新时间:2025-01-14

浏览量:28

品牌：Gentec-EO
型号：THZ9B-BL-DA-D0
描述：Gentec-EO THZ9B-BL-DA-D0太赫兹探测器的功率测量高达 125 µW。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Gentec-EO THZ9B-BL-DA-D0太赫兹探测器描述：

数据表(中) 数据表(EN)

Gentec-EO THZ9B-BL-DA-D0太赫兹探测器的功率测量高达 125 µW。

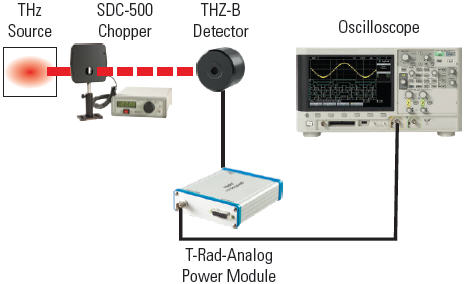

THZ-B-DA 探测器与示波器

这是一种基本模拟设置，在辐射源的光功率约为 5 微瓦或更大的情况下比较有用。在 5 赫兹斩波频率下，THZ5B-BL-DA 探测器的输出约为 600 毫瓦，可为示波器提供充足的信号。只需读取电压输出，再除以探测器的 Rv 系数 (V/W)，即可测量出辐射源的强度（单位：瓦）。在特定情况下，还可考虑使用波长纠正系数。

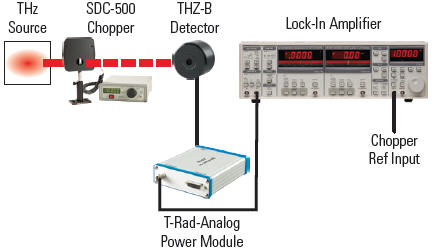

THZ-B-DA 探测器与锁定放大器

如果您需要测量信号可能淹没在宽带噪声中的较低功率级别（即小于 5 µW），我们推荐使用此模拟设置选项。由 T-RAD-ANALOG 供电的模拟 THZ-B-DA 探测器电压输出连接至锁定放大器输入，SDC-500 斩波器的同步输出则连接至参考输入。锁定放大器将锁定斩波频率，可通过拨入较长积分时间测量均方根很低的电压。该电压除以电压响应度 (V/W) 即等于辐射源的功率。

主要特性

从 nW 至 mW 的宽动态范围

采用热电传感器，1 nW 分辨率内测量范围可低至 50 nW。

多种传感器尺寸，可供选择

可选直径范围，5 mm 和 9 mm

校准精度 0.63 µm

THZ-B 检测器按单波长 (0.63 µm) 校准，包含从 0.25 到 440 µm 的一般波长纠正数据。用于该范围以外的相对测量。

SDC-500 光学斩波器

所有 THZ-B 检测器均要求使用光学斩波器，例如 SDC-500，同步信号范围：5 Hz（DA 型）或 25 Hz（DZ 型）。

产品规格

测量能力
最大平均功率	125 μW
噪声等效功率	3 nW
光谱范围	10 - 3000 μm
频率	0.1 - 30 THz
典型升起时间	0.2 s
典型功率敏感度	20 kV/W
斩波频率	5 Hz
最小重复率	1000 Hz
损坏阈
最大平均功率密度	0.01 W/cm²
物理特性
孔径	9 mm
吸收器	BL
尺寸	66.0Ø x 46.5D mm
重量	0.23 kg
