产品介绍

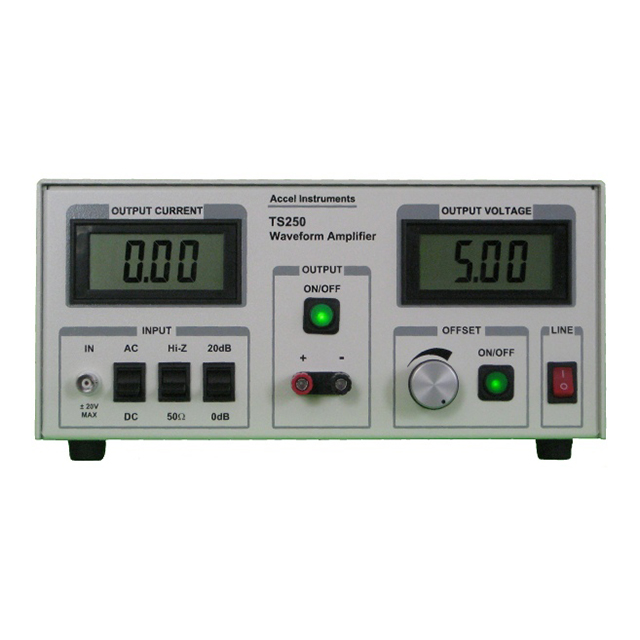

TS250波形放大器是一款独特的仪器,非常适合放大函数发生器。它放大电流或电压或功率以驱动重负载。TS250 提供 ±10V 至 +65V 八种电压范围可供选择。TS250 低压型号的输出电流高达 5A 。如应用部分所示,通过并联连接两个或多个 TS250 波形放大器可以实现更高的电流。
TS250 波形放大器非常适合许多测试和测量应用,例如 LDO 和放大器 PSRR 测试、电池模拟器、运算放大器CMRR 测量、电磁和亥姆霍兹线圈的大电流驱动器、通用函数发生器放大器、瞬态响应测试、四象限电源、实验室功率放大器等。
高电流放大器
TS250 非常适合用作放大电流的函数发生器放大器。它可以驱动大电流或大功率或高压负载。对于低电压型号,它可以输出高达 6A 峰值的电流;对于高电压型号,它可以输出较小的电流。作为电流放大器,它接受来自函数发生器的交流或直流电压输入,以驱动需要大电流的重负载。TS250 波形放大器具有 0dB 或 20dB 的可选增益。
电池模拟器
TS250 可以提供或吸收电流。它可以用作电池模拟器和仿真器。它具有可变直流输出,可以轻松模拟电池电压变化。因此,它非常适合电池充电器测试,例如电池供电的便携式电子系统中的充电器测试。

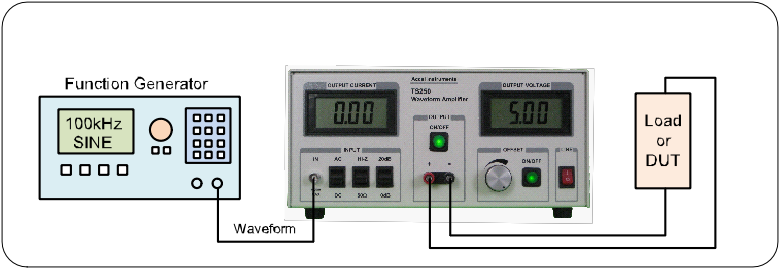

波形放大器连接
波形放大器基本工作原理

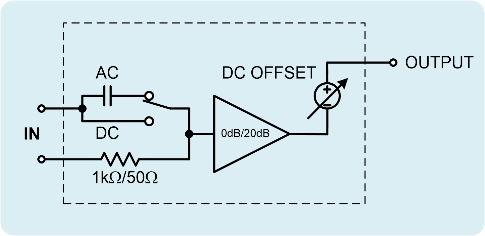

图 1. TS250 波形放大器功能等效图
图1显示了TS250波形放大器的功能等效图。它由交流耦合或直流耦合输入、可选输入阻抗(高阻抗或 50Ω)、可选增益级(0dB 或 20dB)、高电流放大器和直流输出偏移组成。可调节的直流偏置设置输出直流电压。此直流偏移功能非常适合 LDO 或放大器 PSRR 测量,因为它们需要直流电压。
输入交流/直流耦合
TS250 波形放大器输入信号施加到前面板上的 BNC 连接器。输入首先由可选择的耦合调节。TS250 输入为交流耦合或直流耦合。这使得 TS250 能够更加灵活地与网络分析仪和函数发生器等各种仪器配合使用。使用交流耦合设置来阻止任何输入直流电压。使用直流耦合设置可以放大源直流电压。例如,如果您希望波形放大器输出与函数发生器相同的电压,请使用直流耦合、50Ω、0dB 增益,并将直流偏移调整为 0V。
输入阻抗
TS250 具有可选择的输入终端阻抗。输入阻抗为高阻抗 (1kΩ) 或 50Ω。大多数信号发生器都期望 50Ω 端接。50Ω 设置还可实现最低噪声。如果使用交流耦合和 50Ω 设置,输入下限截止频率约为 50Hz。
某些信号源无法驱动 50Ω 终端。在这种情况下,请使用高阻抗端接。如果使用交流耦合和高阻抗,则较低截止频率约为 50Hz。
放大器增益
TS250 具有可选增益:0dB 或 20dB。大多数函数和任意波形发生器将 ±5V 输出到 50Ω。为了获得更高的输出电压,增益是必要的。20dB 增益设置会将输入放大 10 倍。0dB 设置是单位增益(增益为 1)。TS250 波形放大器提供灵活的增益以适应多种波形发生器。
高电流输出
TS250 输出位于一对香蕉接线柱上。输出对标记为“+”和“- ”。“+”端子为正极输出,“- ”端子为负极输出。输出负极端子与后面板上的电流监视器输出 BNC(负极)连接器共享公共连接。然而,输出负端子并不直接连接至输入 BNC 地。正常使用时,OUTPUT 负极端子连接到公共“地”。
上电后,输出被禁用。ON/OFF 按钮灯熄灭。按住ON/OFF 按钮约 200ms 然后松开即可启用输出。当输出使能时,LED 灯亮。按住ON/OFF 按钮约200ms ,然后松开将关闭输出。
故障情况
TS250 受到多种故障保护的保护。这些故障保护包括:输出过流、输入过压、过热(热)和欠压。如果发生故障,输出将被禁用,并且 ON/OFF LED 灯会闪烁。故障状态消除后,按住ON /OFF按钮200ms将退出故障状态。再次按住ON/OFF 按钮 200ms 将重新启用输出。如果故障状态仍然存在(例如尚未冷却),波形放大器将重新进入故障状态并且LED 灯持续闪烁。
输入过压
TS250 具有输入过压保护功能。如果输入峰值电压超过或低于阈值,输入和输出都会断开。波形放大器将进入故障状态,并且 ON/OFF LED 将闪烁。一旦过压故障排除,按住ON /OFF按钮200ms将退出故障状态。再次按住ON/OFF 按钮200ms将启用输出。典型的正负过压阈值如表1所示。如果输入设置为交流耦合且输入为直流电压,则不会检测到过压。对于任何输入设置,绝对最大输入电压均为 ±20V。
模型 | Z 设置 | 正极 | 负极 |
TS250-0/1/2/3 | Hi-Z | +10.5V | -10.5V |
TS250-4/5/6/7 | Hi-Z | +10.5V | -9.3V |
TS250-0/1/2/3 | 50 ohm | +6.5V | -6.5V |
TS250-4/5/6/7 | 50 ohm | +6.5V | -5.7V |
表 1. 波形放大器输入过压阈值
输出过流
TS250 具有输出过流保护功能。如果输出电流超过阈值,波形放大器输出将断开。TS250 将进入故障状态,并且 ON/OFF LED 将闪烁。一旦过流故障排除,按住ON /OFF按钮200ms将退出故障状态。再次按住ON/OFF 按钮200ms将启用输出。典型的过流阈值如表 2 所示。
模型 | 过流阈值 |
TS250-0 _ | 6.0A有效值 |
TS250-1 _ | 3.3A有效值 |
TS250-2 _ | 2.3A有效值 |
TS250-3 _ | 1.9A有效值 |
TS250-4 _ | 4.1A有效值 |
TS250-5 _ | 2.3A有效值 |
TS250-6 _ | 1.9A有效值 |
TS250-7 _ | 2.3A有效值 |
表 2. 输入过压阈值
输出直流电压偏移
TS250 具有 DC OFFSET 输出。此功能对于在直流电压之上包含交流波形的波形非常有用,例如 PSRR、CMRR 和线路瞬态测试。OFFSET 旋钮调节直流电压。在首选零直流电压的其他应用中,按下并释放 OFFSET ON/OFF 按钮以禁用直流偏置电压。当 DC 偏移被禁用时,LED 灯也会熄灭。
LCD 电流和电压显示
TS250 具有两个大型 LCD 显示屏。左边的是输出电流显示。右边是输出电压显示。正电流表示电流源自 TS250 波形放大器。负电流表示电流流入 TS250。两个 LCD 显示屏均读取平均值。例如,没有 DC 偏移的正弦波将读取 0V。30% 占空比 0至10V 方波的读数为 3.0V。
电流监控输出
TS250 波形放大器包括一个电流监视器输出,可连接到示波器以监视波形电流。当端接到 50Ω 时,电流监视器增益范围为每安培 100mV。例如,2A 输出电流将在电流监视器输出上产生 200mV 输出电压。如果示波器设置为高阻抗(1MΩ),则输出电压将为200mV/A。特别是对于高频或方波,建议使用 50Ω 端接。如果示波器没有内置 50Ω 端接器,您可以购买TS220 外部 50欧姆端接器来自我们。使用图 2 将电流监视器连接到示波器。如果如图 2 所示同时监控电流和电压,建议不要连接电压探头接地线。

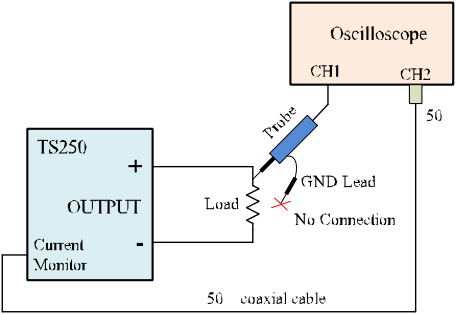

图 2. 使用电流监视器输出时,不要连接示波器接地线
交流电源输入
TS250 接受 100VAC 至 240VAC 50/60Hz 的通用交流电源输入。它配有美式电源线。
更高的输出电流
TS250 输出高达 6A 峰值。如果需要更大的电流,可以并联两个或多个TS250波形放大器,如图3所示。输出电流与并联的TS250数量成正比增加。需要串联电阻来将 TS250 彼此隔离。典型串联电阻值为0.3Ω至1.0Ω。较高的电压应使用较高的电阻。使用功率电阻来处理额定功耗。

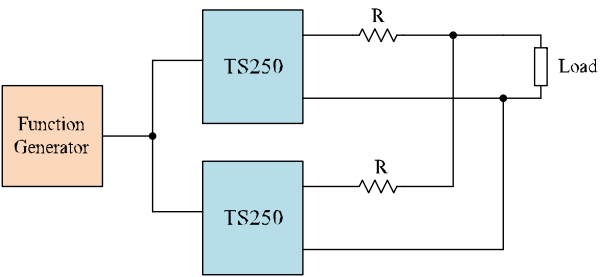

图 3. 并联两个 TS250 波形放大器使输出电流加倍
