美国Torrent Photonics 光学棱镜

美国Torrent Photonics 光学棱镜描述：

光学棱镜是一种固体、透明的光学元件，具有可折射光线的平面。在通过不同的表面射出之前，光会通过一个表面进入，并且可能会被弯曲、偏转或分散。棱镜的功能取决于这些高度抛光表面之间的角度、表面数量及其位置。

由于光学棱镜将系统内部的光线弯曲成特定角度，因此它们可用于反射光线、翻转图像或将光分离成其组成波长或偏振。光学棱镜对于折光仪和光谱仪的色散非常重要，也可用于合并光束以进行光束整形。

样品棱镜

气隙棱镜

Pechan 棱镜

立方体棱柱

安装棱镜

五棱镜

楔形棱柱

菱形棱柱

屋顶棱柱

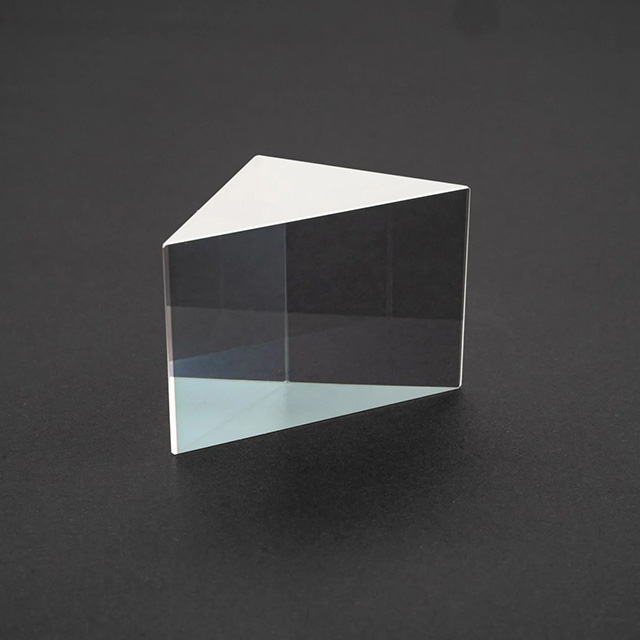

直角棱镜

根据棱镜的方向和光线进入的棱镜面，直角棱镜可以将光线发散 90 度或 180 度。所有接合面都是矩形的，接合边线和面垂直于基面。

平面镜可以执行许多与直角棱镜相同的任务，尽管棱镜更易于安装、对齐和微调。此外，如果斜边用于外部反射，则可以应用金属或介电反射涂层。

直角棱镜通常设置有一个面向光源的短面（腿）。全内反射导致进入棱镜的光线以 90 度角从斜边反射，然后从对面的短面射出。通过在入口面和出口面应用抗反射涂层来确保高透射率。

Porro 棱镜

直角棱镜，也称为 Porro 棱镜，当光线通过斜边进入时，它会变成 180 光束的角锥反射器。在这个设计中，光线将偏离 180 度，然后移动其位置以穿过斜边。因此，从上到下的图像将被翻转，但不会从左到右翻转。此外，可以精确调整棱镜以控制光束高度，同时保持方位轴的不变性。

Porro 棱镜经常用于光学观察工具，例如望远镜、潜望镜和双筒望远镜，以改变图像的方向。两个 Porro 棱镜通常用于这些目的，偶尔使用光学胶水粘合在一起。

Dove 棱镜

称为道威棱镜的光学棱镜可以旋转、逆向或翻转图像。它的顶部是一个被截断的三角形直角棱柱。

准直光适合这些棱镜。然而，这些棱镜在与会聚光一起使用时会产生大量的散光，因为它们的长度几乎是其高度的四倍。

道夫棱镜具有将光束旋转几乎任何角度的独特能力。因此，通过棱镜的图像被翻转，但由于只有一个反射，因此它们不会横向转置或偏离。

棱镜的传播轴和纵轴不是完全平行的，但高入射角导致光的整个内部反射从底面反射。因此，如果斜边不能保持足够清洁以进行 TIR，我们可以提供金属或水电涂料。

角立方体棱柱

角立方棱镜，称为角锥反射镜、CCR 或三面体棱镜，是一种光学装置，可在空间上平移入射光束并将其返回到原点。这使得它特别适用于光谱学、卫星和军事技术中的应用，无论入射角度如何。此外，角立方体棱镜还用于宇宙飞船对接、电子距离测量、激光谐振腔和土地测量。

在相互正交的棱柱的三个表面上的三个内部反射是角立方体角锥反射器的工作原理。因此，会产生与入射光方向平行的反射光束。棱镜的精确参数和表面方向是限制精度的唯一因素。角立方体棱镜的最大精度水平通常表示为角度偏差，例如小于 3 角秒。
