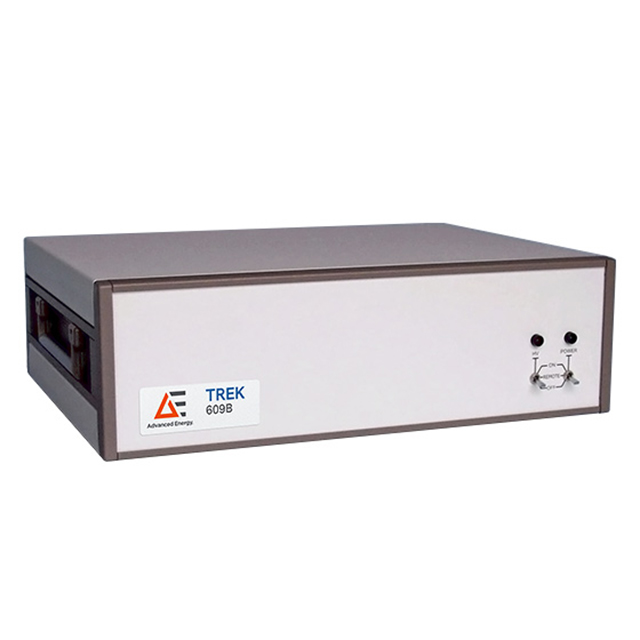

美国Trek 609B-3 高压功率放大器

更新时间:2024-10-28

浏览量:234

  • 品牌:美国Trek
  • 型号:Trek 609B-3
  • 描述:Trek 609B-3 是一款直流稳定高压功率放大器。四象限有源输出级在整个输出电压范围内将电流吸收或提供给电抗或电阻负载。此输出对于实现高电容或电抗负载所需的精确输出响应和高转换速率至关重要。它被配...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Trek 609B-3 高压功率放大器描述:

数据表

Trek 609B-3 是一款直流稳定高压功率放大器。四象限有源输出级在整个输出电压范围内将电流吸收或提供给电抗或电阻负载。此输出对于实现高电容或电抗负载所需的精确输出响应和高转换速率至关重要。它被配置为同相放大器、反相放大器或差分放大器。不同的输入配置可以连接到该装置中。

产品亮点

可配置为同相放大器、反相放大器或差分放大器

可用的出厂设置线路电压为 100 VAC、115 VAC 或 230 VAC(48 至 63 Hz)

全固态设计,可实现高转换速率、宽带宽和低噪声操作

用于驱动电容负载的四象限输出

每台设备均提供 NIST 可追溯校准证书

为高电容或电抗负载实现精确的输出响应和高转换速率

通过短路保护保护设备

用于具有直流稳定器件的可编程电源应用

通过闭环系统提高准确性

产品应用

交流或直流偏置

大气等离子体

介质阻挡放电

电活性聚合物(EAP)

电泳、电子照相

电流变液

静电偏转

电光调制

铁电材料特性

离子束转向

质谱仪

材料极化和粒子加速器

产品规格

输出电压范围 0 to ±10 k VDC or peak AC
输出电流范围 0 to ±2 m ADC or peak AC
输入电压范围 0 to ±10 VDC or peak AC
输入阻抗 非反相:10 kW,标称
逆变功率:20 kW,标称功率
直流电压增益 1000 V/V
直流电压增益精度 优于满量程的0.1%
输出噪声 小于50mVrms
大信号带宽 直流至更大的400Hz(1%失真)
小信号带宽 直流电至大于10kHz
尺寸 149 x 434 x 370 mm (5.9 x 17 x 14.3 in)
重量 11 kg (24 lb)
工作温度 0 to 40°C (32 to 104°F)
相对湿度 ~85%,非冷凝
输出功率 (W) 20
最大输出电流 (A) ±0.002
转换速率 (V/ms) >30000
输出电流范围 (mA) 0 至 ±2
输出电压范围 (V) 0 至 ±10000
