美国Trek 520 手持式静电电压表用于ESD应用

更新时间:2024-07-19

浏览量:324

品牌：美国Trek
型号：Trek 520 Trek 520-1 Trek 520-2
描述：美国Trek 520 手持式静电电压表不是典型的手持式现场仪表。他们的测量技术提供的表面电压测量基本上独立于传感器探头到被测表面间距。Trek 520 有两个版本：520-1 和 520-2。Trek...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Trek 520 手持式静电电压表描述：

数据表

美国Trek 520 手持式静电电压表不是典型的手持式现场仪表。他们的测量技术提供的表面电压测量基本上独立于传感器探头到被测表面间距。Trek 520 有两个版本：520-1 和 520-2。Trek520-1 有一个数字仪表来显示测量的电压。另一方面，Trek 520-2 除了数字显示屏外，还有一个模拟输出监视器。该模拟输出监视器可用于记录测得的电压或在示波器上查看。

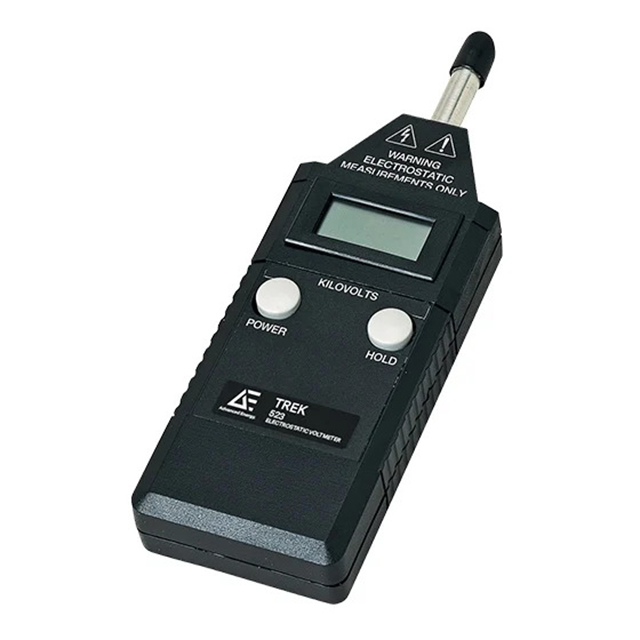

Trek 520（±2 kV）和Trek 523（±20 kV）手持式静电伏特计采用了一种测量技术，通过提供表面电压测量值，克服了典型手持式场强计的缺点，这些测量值基本上独立于传感器探头到测量表面的间距。Trek 520有两个版本。520-1有一个数字仪表来显示测量的电压。520-2除了数字显示器外，还有一个模拟输出监视器。该模拟输出监测器可用于记录测量的电压或在示波器上查看。

产品亮点

在很宽的间距内精确测量表面电压

无需保持固定间距

斩波器稳定，可在电离环境中无漂移运行

宽测量范围（103至1013Ω）

每个单元都提供NIST可追溯的校准证书

产品应用

静电表面电荷积聚的测量

制造工艺

电子组装测试

半导体材料测试

耗散材料测试

汽车电子测试

ESD审计和故障排除

产品规格

测试范围	0 - ±2kV DC
测试精度	小于满刻度的±5％，推荐使用探针到被测，平面距离为5mm to 25mm
稳定度	时间稳定度，小于600ppm/hour，温度稳定度，小于600ppm/℃
功率需求	9 V 电池
操作条件	温度 15℃ - 35℃ 相对湿度 85%,无凝露
电压监视输出	提供1.3 jack
比率	测时电压1／1000th
补偿电压	小于±10Mv
输出噪音	小于25mV rms
响应速度	小于25ms
输出阻抗	电压显示47Ω 电压显示3位半液晶显示
范围	0 to ±1999V
解析度	1V
零点补偿	小于±1 count
采样率	每秒2.5读数
尺寸	31mm H × 59mm W × 173mm L
质量	200g
