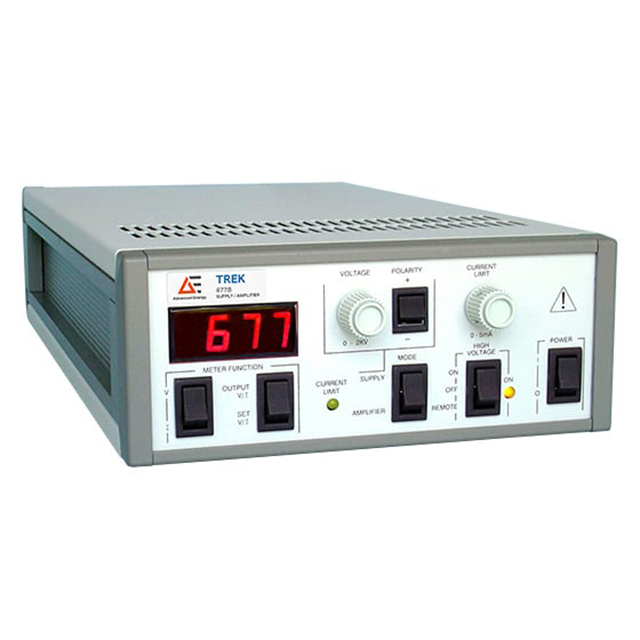

美国Trek 677B 高压电源放大器

更新时间:2024-08-26

浏览量:522

品牌：美国Trek
型号：Trek 677B
描述：Trek 677B 可配置为具有固定增益的高压同相放大器或高压电源。当配置为高压电源时，前面板控件用于命令准确的输出电压或电流。Trek 677B 采用全固态设计，可实现扩展带宽、高转换速率和低噪声运...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Trek 677B 高压电源放大器描述：

数据表

Trek 677B是一种高压功率放大器/电源，可以在两种模式下运行：当它被配置为具有固定增益的非反相放大器时，它可以作为高压放大器运行，或者作为响应前面板控制以命令精确输出电压或电流的高压电源运行。四象限有源输出级在整个输出电压范围内向无功或电阻性负载吸收或提供电流。这种类型的输出对于实现各种负载（如高电容性或无功负载）所需的精确输出响应和高转换速率至关重要。

Trek 677B 可配置为具有固定增益的高压同相放大器或高压电源。当配置为高压电源时，前面板控件用于命令准确的输出电压或电流。Trek 677B 采用全固态设计，可实现扩展带宽、高转换速率和低噪声运行。四象限有源输出在整个输出电压范围内将电流吸收或提供给电抗或电阻负载。这对于实现各种负载（包括高电容或电抗负载）所需的准确输出响应和高转换速率至关重要。

产品亮点

动态调整可优化各种负载参数的交流响应

每台设备均提供 NIST 可追溯校准证书

直流稳定，适用于可编程电源应用

短路保护，保护设备

数字化支持

可用作高压放大器（同相配置）或高压电源

通过四象限输出驱动电容负载

用于静电束偏转、电光调制、电泳研究、压电极化和驱动、静电卡盘以及各种其他应用

通过闭环系统实现高精度

受益于低噪音运行和全固态设计

产品应用

静电束偏转

电光调制

电泳研究

压电极化与驱动

产品规格

输出电压范围	0至±2 kV直流或峰值交流
输出电流范围	0至±5 mA DC或峰值AC
输入电压范围	0至±10 VDC或峰值交流电
输入阻抗	10 kW，标称功率
直流电压增益	200 V/V
直流电压增益精度	优于满量程的0.1%
直流偏移电压	小于±5 V
输出噪声	小于100毫伏rms
回转率	大于15V/μs（典型值为10%至90%）
结算时间	2 kV阶跃小于300μs
大信号带宽	直流至大于1.2 kHz（1%失真）
小信号带宽	直流至大于5 kHz（-3dB）
尺寸	110 x 223 x 432 mm (4.3 x 8.7 x 17 in)
重量	4 kg (9 lb)
输出功率（W）	10
最大输出电流（A）	±0.005
转换速率（V/ms）	>15000
输出电流范围（mA）	0 至 ±5
输出电压范围（V）	0 至 ±2000
