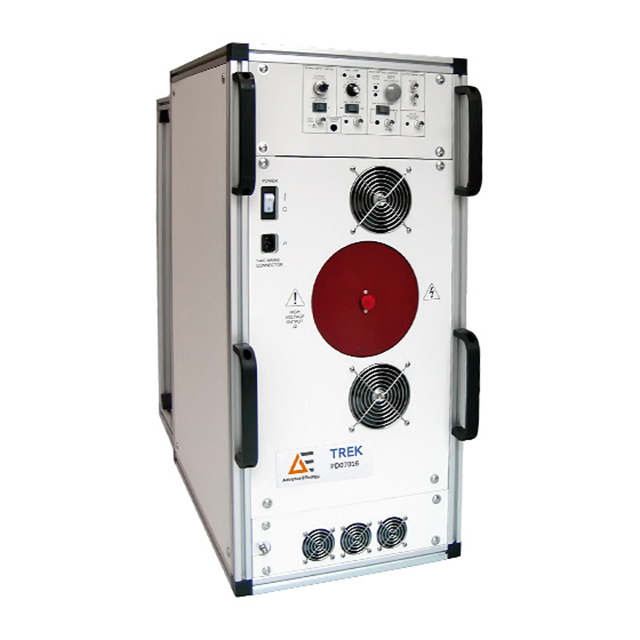

美国Trek PD07016 同相高压放大器

更新时间:2024-08-26

浏览量:408

品牌：美国Trek
型号：Trek PD07016
描述：同相 Trek PD07016 高压放大器具有 1000 V/V 的固定增益。它可以防止有源负载或输出对地短路产生的过压和过校正情况。精密的电压和电流指示器提供高压输出和负载电流的低电压表示，用于监控...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Trek PD07016 同相高压放大器描述：

数据表

Trek PD07016是一款直流稳定的高压功率放大器，配置为非反相，固定增益为1000 V/V，可防止有源负载或输出对地短路产生的过电压和过正确情况。精密电压和电流监测器提供高压输出和负载电流的低压表示，用于监测目的或用作闭环系统中的反馈信号。四象限有源输出级在整个输出电压范围内向无功或电阻性负载吸收或提供电流。这对于实现无功负载所需的精确输出响应和高转换速率至关重要。

同相 Trek PD07016 高压放大器具有 1000 V/V 的固定增益。它可以防止有源负载或输出对地短路产生的过压和过校正情况。精密的电压和电流指示器提供高压输出和负载电流的低电压表示，用于监控或用作闭环系统中的反馈信号。

产品亮点

动态调整功能，可优化各种负载参数的交流响应

提供反相和差分选项

每台设备均提供 NIST 可追溯校准证书

直流稳定，适用于可编程电源应用

符合 CE 标准（仅限 230 VAC 装置）

受益于闭环系统并实现高精度

利用完整的固态设计和免维护运行

由于输出噪声低，因此具有良好的输出

防止有源负载产生的过压和过流情况

通过四象限输出驱动电容负载

产品应用

自动化或计算机控制系统

在闭环系统中提供反馈信号

产品规格

输出电压范围	0至±10 kV DC或峰值AC
输出电流范围	0至±60 mA DC，峰值能力为0至300 mA，持续20μs
输入电压范围	0至±10 V DC或峰值AC
输入阻抗	25KΩ，标称(逆变/差动选项50KΩ，标称)
直流电压增益	1000V/V
直流电压增益精度	优于满量程的0.1%
直流偏移电压	小于±4 V
输出噪声	小于5 V rms
转换速率	大于1000 V/μs（典型值为10%至90%）
大信号带宽	DC至大于10 kHz（2%失真）
小信号带宽	DC至大于20kHz（-3dB）
尺寸	91.4 x 43 x 87 cm (36 x 17 x 34 in)
重量	73 kg (160 lb)
高压连接器	Caton高压连接器
输出功率（W）	3000
最大输出电流（A）	±0.06、±0.3
转换速率（V/ms）	>1000000
输出电流范围（mA）	0 至 ±60
输出电压范围（V）	0 至 ±10000
