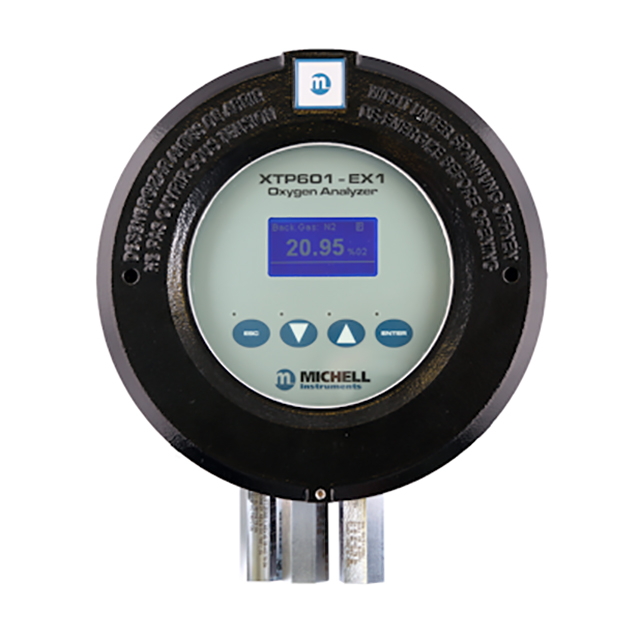

Michell XTP601 氧分析仪 PST/Michell

更新时间:2023-10-20

浏览量:1054

品牌：PST/Michell
型号：XTP601
描述：坚固耐用、线性和稳定的XTP601氧分析仪适用于测量氢气、氮气、甲烷、沼气或二氧化碳等气体。该分析仪置于防护等级达IP66外壳内，使其能适用在更广泛的领域。XTP601 可配备火焰捕捉器，具有防爆和认...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Michell XTP601 氧分析仪描述：

用户手册  数据表  订单选型表

维护低的氧含量测量

特点

一般应用或 ATEX, IECEx, UKCA, cQPSus, TR CU & Ex 危险区域认证类型

符合 IEC61508 SIL 2 认证

可选量程: 0–0.5% 高达 0–50% & 20, 80 或 90–100%

触摸屏显示，可以校准或调整，无需动火作业许可

基本误差 (精度) 优于满量程的 1%

零漂移的稳定性，每月小于量程的 0.25%

输出包括 RS485 和两路 4-20mA (符合 NAMUR NE 44 标准)

使用成本低，小的维护和无易损部件

坚固耐用、线性和稳定的XTP601氧分析仪适用于测量氢气、氮气、甲烷、沼气或二氧化碳等气体。该分析仪置于防护等级达IP66外壳内，使其能适用在更广泛的领域。XTP601 可配备火焰捕捉器，具有防爆和认证，从而可用于危险区域或用于安全区域的易燃气体。

规格

性能
测量技术	热磁氧传感器
气体	过程和非冷凝取样含固体颗粒 <5µm
量程	可选 0–0.5% 高达 0-50% 和 20, 80 或 90–100%
显示分辨率	0.01% 从零开始的范围 0.1% 无零点开始范围
显示类型	背光 LCD
精度（不包含无零点范围）	±0.02% O2 或 <±1% 量程，取较大值
精度（无零点范围 (80/90 - 100%)）	±0.2% O2 或 <±1% 量程，取较大值
响应时间 (T90) ，HSR 功能需开启	< 15 秒
重复性	量程的 ±0.2% 或 0.01% O2 取较大值
线性	量程的 ±0.5% 或 0.05% O2 取较大值
零点稳定性	每月量程的 ±0.25%
量程稳定性	每月量程的 ±0.25%
样气流速	100 ~ 600 ml/min
样气流动影响	GP1 和 GP3: 100 ~ 500 ml/min (0.2 ~ 1.06 scfh) EX1, EX3 和 GP2: 270 ~ 330 ml/min (0.2 ~ 1.06 scfh)
样气压力	0.75 ~ 2 BarA
样气温度	5 ~ +55°C 最大 (+45°C 标准室 )
取样室温度	标准 +50°C (可选 +55°C 和 +60°C )
背景气体	分析仪在过程背景气体下校准，标准气体: N2, CO2, CH4, H2 & 沼气，根据需求其他气体也可选
电气参数
模拟输入	2 路 4-20 mA 输入一路用于外置传感器，可在屏幕上显示另一路用于过程工况的主动补偿
模拟输出	2 路 4-20 mA 输出 (采用24V励磁电压供电 )
输出范围	主要范围和仪表的校验范围一致第二路用户可配置范围：0-100%
报警	2 路单极转换 (SPCO) 继电器数值报警 (最大 250 V, 5 A )
数据记录	用户可通过数字通信采集分析仪的输出信号可存储40个报警点和氧含量读数的最大最小值，这些数据都带有日期和时间说明
数字通信	基于 RS485 协议的MODBUS RTU
电源	最大 24 V DC; 1.5 A
电缆入口	分析仪配有 3 x M20 电缆入口。电缆接头，导管入口和堵头作为附件提供
工作环境
环境温度	5 ~ +55°C
大气压	750mbar ~ 1250mbar
机械参数
预热时间	<25 分钟
稳定时间	5 分钟
尺寸	234 x 234 x 172mm (w x d x h)
重量	9.7kg
接液材质	316 & 430F 不锈钢，硅胶玻璃，铂金，3M 2216，O型圈
O 型圈材质	氟橡胶、硅胶或Ekraz
气体连接	EX1, EX3 & GP2: 1/8” NPT (内螺纹) GP1 and GP3: 1/4” NPT (内螺纹)
防护等级	IP66, NEMA 4X
危险区域认证
ATEX/UKCA	II 2GD Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP66
IECEx	Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP66
每种 O型圈类型在ATEX/UKCA 和 IECEx 下温度范围	硅胶: Ta O-ring = -40°C ~ +60°C (北美最高温度+50 ℃) 氟橡胶 ®: Ta O-ring = -15°C ~ +60°C (北美最高温度+50 ℃) Ekraz: Ta O-ring = -10°C ~ +60°C (北美最高温度+50 ℃)
cQPSus	Class I, Division 1, Groups B,C,D, T6
TR CU Ex	1 Ex d IIB+H2 T6 Gb
