美国Jewell 901 & 902单轴及双轴倾斜计

更新时间:2026-01-23

浏览量:76

品牌：美国Jewell
型号：901 & 902
描述：901型号（水平）和902（垂直）单轴及双轴倾斜计能够精确测量角度位置，性能与900型号相同，但设计较窄，适合空间有限的环境。有高增益、标准和广角版本，每种版本的角度范围都不同。A901和A902（双...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Jewell 901 & 902单轴及双轴倾斜计描述：

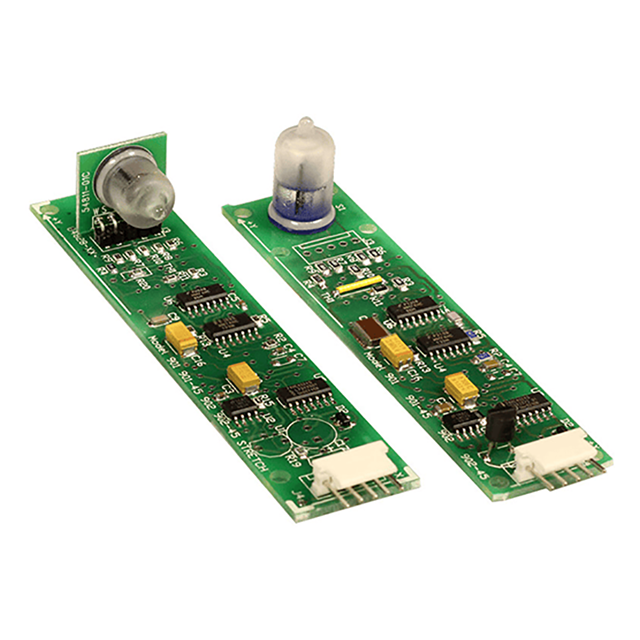

901型号（水平）和902（垂直）单轴及双轴倾斜计能够精确测量角度位置，性能与900型号相同，但设计较窄，适合空间有限的环境。有高增益、标准和广角版本，每种版本的角度范围都不同。A901和A902（双轴）使用高电压输出，使信号能够通过长电缆传输。C901和C902——也称为“郁金香”（单轴线）采用环路供电，因此可以使用经济实惠的两线对进行测量。这些尺寸方便、成本低廉的设备可完美安装在水下压力壳体、测井工具、钻井设备及许多其他设备中。

产品规格

	高增益	标准型	广角型
角度范围（°）	±10	±25	±50
分辨率（°）¹	0.005	0.01	0.02
重复性（°）	0.02	0.02	0.02
比例因子（°/V）²	4	10	25
非线性度（%）³	1	2.5	7
输出电压（V）	±2.5 或 0-5
输出阻抗（Ω）	270，短路保护
通道	X 倾斜、Y 倾斜、温度
Kz 系数（°/C，典型值）	10-20 角秒
Ks 系数（%/C，典型值）	0.03
时间常数（秒）	0.15
固有频率（Hz）	10
电源	±2.5 输出：+8 至 +24VDC 0-5 输出：+10.5 至 +26.5 VDC 7mA，最大纹波 250mV，反极性保护
环境条件	-40°C 至 +85°C 工作和存储温度 0-90% 湿度
材料	玻璃电解传感器，玻璃纤维印刷电路板

尺寸	4.05 × 0.92 × 0.62 英寸
特性	• 单轴和双轴选项 • ±2.5 VDC、0-5VDC 或 4-20mA 输出选项 • 测量绕两个正交轴的旋转 • 垂直或水平设计
