美国Jewell 906型小北斗星（Little Dipper）原位测斜仪

更新时间:2026-01-23

浏览量:80

品牌：美国Jewell
型号： 906型
描述：小北斗星（Little Dipper）是一款原位测斜仪系统，可用于监测边坡、路堤、深基坑、隧道、储罐基础、挡土墙及其他各类地面移动情况。该仪器可安装为置于测斜管内的一串垂直或水平传感器，也可直接埋设，...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

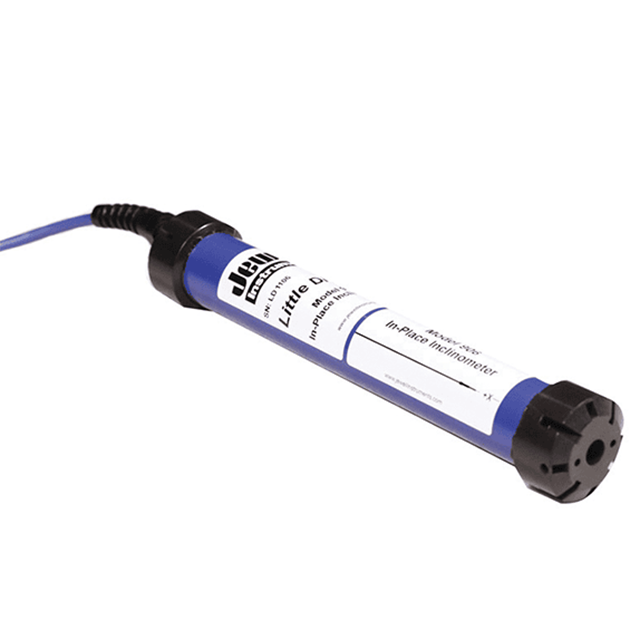

美国Jewell 906型小北斗星（Little Dipper）原位测斜仪描述：

小北斗星（Little Dipper）是一款原位测斜仪系统，可用于监测边坡、路堤、深基坑、隧道、储罐基础、挡土墙及其他各类地面移动情况。该仪器可安装为置于测斜管内的一串垂直或水平传感器，也可直接埋设，能够持续记录地面位移数据。在测斜管内，传感器之间由玻璃纤维杆连接，并通过鳍片或万向铰链与测斜管管壁相连。小北斗星（Little Dipper）的机载电子元件可接受宽范围的输入电压，并能驱动长电缆而不产生信号损失。其防水且耐腐蚀的丙烯腈-丁二烯-苯乙烯共聚物（ABS）传感器外壳，也使得小北斗星（Little Dipper）成为浅海应用中进行水下倾斜测量的热门工具。用户可选择模拟电压输出（双轴）或4-20 mA电流输出（仅单轴）。

产品规格

	高增益型	标准型	广角型
角度范围（°）	±12	±30	±50
分辨率（°）¹	<0.005	<0.01	<0.02
重复性（°）	0.01	0.02	0.02
比例因子（°/V）²	4	10	25
非线性度（%）³	满量程：0.8	半量程：1 满量程：4	7
输出电压（V）	±2.5 或 0-5
通道	X轴倾斜、Y轴倾斜、温度
Kz 系数（°/℃，典型值）	±5 角秒
Ks 系数（%/℃，典型值）	±0.03
时间常数（秒）	0.15
固有频率（Hz）	10
电源	+8 至 +24V 直流电；7mA，最大纹波 250mV，具有反极性保护
环境条件	-25 至 +70℃；可承受 72psi（5 巴）水压；100% 湿度（无冷凝）
材料	圆柱形 ABS 外壳，聚甲醛（导向鳍）
电缆⁴	6 芯，24AWG，PVC 外皮，聚丙烯绝缘，整体屏蔽，直径 0.2 英寸（5 毫米），包含 3 米电缆。
