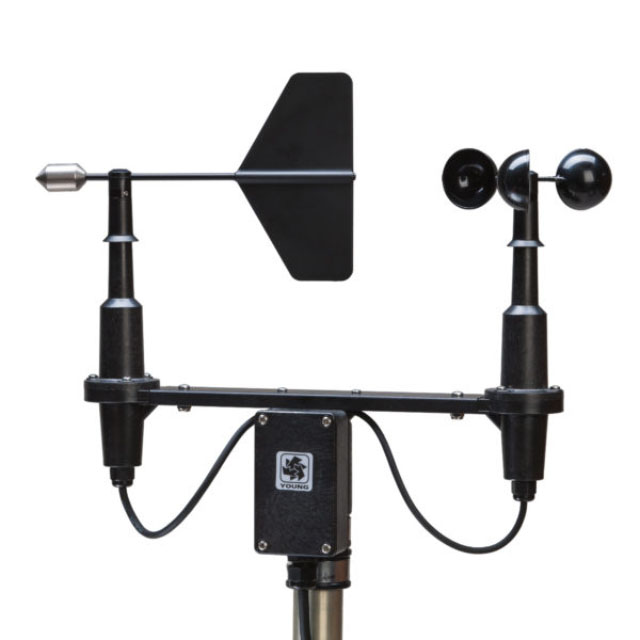

美国R.M.Young 03002/03002V/03002L 风哨风速计和风向标

更新时间:2023-02-08

浏览量:991

  • 品牌:R.M.Young
  • 型号:03002
  • 描述:03002型风哨风速计和风向标是专业的质量传感器,适用于广泛的风力测量应用。这些经济价格的传感器提供了良好的灵敏度,耐腐蚀性,非常小的部件计算,易于维护。...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

03002 风哨风速计和风向标描述:

用户手册

YOUNG 03002型风哨测量水平风速和方向。三个轻量级的半球形杯,用于测量风速,在旋转时产生一个交流正弦波信号。风向是由一个连接在内部外壳内的精密电位器上的叶片决定的。UV稳定塑料与不锈钢和阳极氧化铝部分用于传感器的构造。风速仪和叶片均采用精密不锈钢球轴承。传感器安装在标准的1英寸IPS管道上。端子在传感器底座的接线盒中通过小钳式连接器(不需要特殊连接器)。

风哨还提供0-1 VDC 输出,型号03002V,或4-20mA 输出,型号03002L (两种型号的规模为0-50米/秒和0-360 °)。03002L 被推荐用于高噪音地区或长电缆的安装,通常是300米(1000英尺)或更长,达数公里。

仅为风速,YOUNG型号03102风哨风速仪03102V风哨风速仪(0-1 VDC = 0-50米/秒),和03102L风哨风速仪(4-20毫安= 0-50米/秒)可单独使用。

03002 风哨风速计和风向标规格:

范围: 0-50 m/s (112 mph)
方位角:360° 机械,352° 电气(8° 开放)
准确性: 风速:±0.5 m/s (1.1 mph)
风向:±5°
临界点: 风速计:1.1 m/s (2.5 mph)
风向标:10° 时为 1.3 m/s (2.9 mph)
动态响应: 杯轮距离常数(63% 恢复)2.3 m(7.5 英尺)
叶片延迟距离(50% 恢复)0.5 m(1.6 英尺)
阻尼比:0.2
信号输出: 风速:磁感应交流电压,每转 1 个脉冲。1800 rpm (30 Hz) = 22.8 m/s (51.0 mph)
风向:来自导电塑料电位器的直流电压 – 电阻 10K Ω,线性度 1%,预期寿命:5000 万转。
电力需求: 电位器激励:最大 15 VDC
工作温度: -50 至 50°C
尺寸: 总高度:32 厘米(12.6 英寸)
横臂长度:仪器中心之间 28 厘米(11.0 英寸)
叶片长度:22 厘米(8.7 英寸)
杯形轮直径:12 厘米(4.7 英寸)
横臂安装:34 毫米( 1.34 in) 直径(标准 1 英寸管道)
质量(03002): 0.6 千克(1.3 磅)
装运重量(03002): 1.2 千克(2.6 磅)
型号 03002V: 信号输出:0-1.00 VDC 全量程
电源要求:8-24 VDC (5mA @ 12 VDC)
型号 03002L: 信号输出:4-20 mA 全量程
电源要求:8-30 VDC(最大 40 mA)
标称值,根据 ASTM 标准程序确定。
说明书: 03002L
03002V
