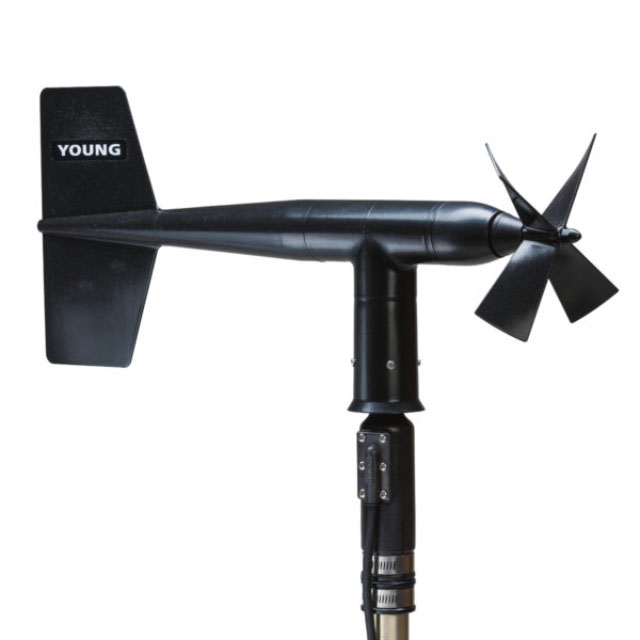

美国R.M.Young 05108-45 HD-Alpine 重型风力监视器

更新时间:2023-02-07

浏览量:1024

  • 品牌:R.M.Young
  • 型号:05108-45
  • 描述:重型风监控器HD-Alpine结合了HD单元的特点以及我们流行的Alpine风监控器的抗冰涂层。坚固,可靠,耐用. . . .所有的词语都用来描述YOUNG家族新增加的风监测器,以承受恶劣的环境。...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

HD-Alpine 重型风力监视器描述:

用户手册 替换零件

YOUNG型号05108-45重型风监控器HD-Alpine测量水平风速和方向。该传感器包括陶瓷轴承,¼英寸直径的螺旋桨轴和高螺距螺旋桨,如型号05108所示。为了提高在高海拔阿尔卑斯山环境下的性能,该型号具有全黑设计的额外功能,可在阳光照射下加热,并在所有外部表面应用特殊配方的防冰涂层。风速的直接输出是一个交流正弦波和方向是一个精密电位器。该传感器安装在标准的1英寸IPS管道上。包括一个安装定位环。

型号19120的单独浪涌保护组件可同时作为电缆终端的接线盒和额外的电气瞬态浪涌保护。单独的信号调理装置可将传感器信号转换为0-5 V(型号05608C)或4-20 mA(型号05638C)。所有这三种设备都被密封在防风雨的外壳中,并配有安装硬件(19120型通常不与05603C型或05631C型一起使用)。

HD-Alpine 重型风力监视器规格:

范围: 风速:0-100 m/s (224 mph)
方位角:360° 机械,355° 电气(5° 打开)
准确性: 风速:± 0.3 m/s (0.6 mph) 或读数的 1%
风向:± 3°
临界点: 螺旋桨:1.0 m/s (2.2 mph)
叶片:1.0 m/s (2.2 mph)
动态响应: 螺旋桨距离常数(63% 恢复)2.7 m(8.9 英尺)
叶片延迟距离(50% 恢复)1.3 m(4.3 英尺)
阻尼比:0.3
阻尼自然波长:7.4 m(24.3 英尺)
无阻尼自然波长:7.2 m(23.6英尺)
信号输出: 风速:磁感应交流电压,每转3个脉冲。1800 rpm (90 Hz) = 15.0 m/s (33.6 mph)
方位角:来自导电塑料电位器的模拟直流电压 - 电阻 10K Ω,线性度 0.25%,预期寿命 - 5000 万转
电力需求: 电位器激励:最大 15 VDC
工作温度: -50 至 50°C
传感器电缆: 提供防水尾纤电缆用于电气连接。提供 3、8 和 12 米的标准长度。
对于更长的电缆长度,可以使用用户提供的接线盒或连接器。
尺寸: 总高度:37 厘米(14.6 英寸)
总长度:55 厘米(21.7 英寸)
螺旋桨:直径 18 厘米(7 英寸)
安装:直径 34 毫米(1.34 英寸)(标准 1 英寸管道)
质量: 1.0 千克(2.2 磅)
装运重量: 2.3 千克(5 磅)
型号 05608C: 风传感器接口
信号输出:0-5.00 VDC 全量程
电源要求:8-24 VDC(5 mA @ 12 VDC)
工作温度:-50 至 60°C
型号 05638C: 风线驱动器
信号输出:4-20 mA 全量程
功率要求:12-30 VDC(最大 40 mA)
工作温度:-50 至 60°C
标称值,根据 ASTM 标准程序确定。
