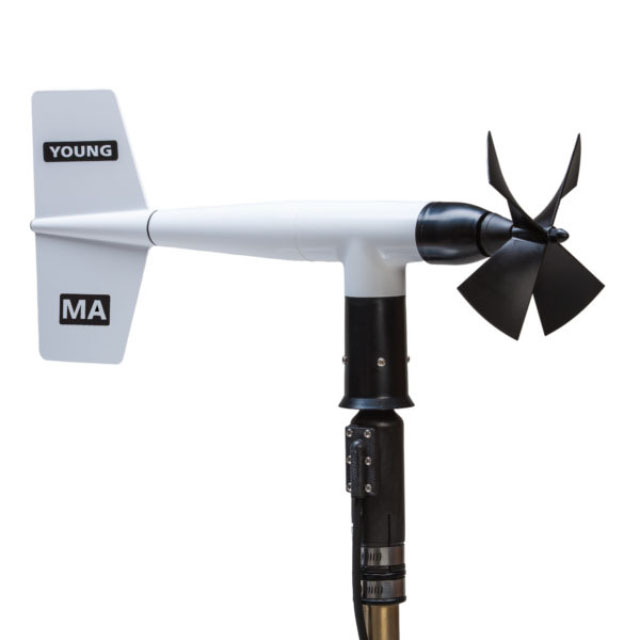

美国R.M.Young 05106 海上风速监测仪

更新时间:2023-02-07

浏览量:1063

品牌：R.M.Young
型号：05106
描述：风速监测器 MA 是一个准确可靠的风速传感器，专门为严酷的海洋环境而设计。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

05106 海上风速监测仪描述：

用户手册  替换零件

YOUNG型号05106风监测器 - MA测量水平风速和风向。类似于05103型，它采用持久，耐腐蚀，陶瓷轴承和坚固的垂直组件，以应对海洋环境的额外严酷条件。传感器有不同长度的电缆，电缆连接在传感器内部的密封胶囊中。风速的直接输出是一个交流正弦波和方向是一个精密电位器。该传感器安装在标准的1英寸IPS管道上。包括一个安装定位环。

型号19120的单独浪涌保护组件可同时作为电缆终端的接线盒和额外的电气瞬态浪涌保护。单独的信号调理装置可将传感器信号转换为0-5 V(型号05603C)或4-20 mA(型号05631C)。所有这三种设备都被密封在防风雨的外壳中，并配有安装硬件(19120型通常不与05603C型或05631C型一起使用)。

05106 海上风速监测仪规格：

范围：	风速：0-100 m/s (224 mph) 方位角：360° 机械，355° 电气（5° 打开）
准确性：	风速：± 0.3 m/s (0.6 mph) 或读数的 1% 风向：± 3°
临界点：	螺旋桨：1.0 m/s (2.4 mph) 叶片：1.0 m/s (2.4 mph)
动态响应：	螺旋桨距离常数（63% 恢复）2.7 m（8.9 英尺）叶片延迟距离（50% 恢复）1.3 m（4.3 英尺）阻尼比：0.3 阻尼自然波长：7.4 m（24.3 英尺）无阻尼自然波长：7.2 m（23.6英尺）
信号输出：	风速：磁感应交流电压，每转3个脉冲。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph) 方位角：来自导电塑料电位器的模拟直流电压 - 电阻 10K Ω，线性度 0.25%，预期寿命 - 5000 万转
电力需求：	电位器激励：最大 15 VDC
工作温度：	-50 至 50°C
传感器电缆：	提供防水尾纤电缆用于电气连接。提供 3、8 和 12 米的标准长度。对于更长的电缆长度，可以使用用户提供的接线盒或连接器。
尺寸：	总高度：37 厘米（14.6 英寸）总长度：55 厘米（21.7 英寸）螺旋桨：直径 18 厘米（7 英寸）安装：直径 34 毫米（1.34 英寸）（标准 1 英寸管道）
质量：	1.0 千克（2.2 磅）
装运重量：	2.3 千克（5 磅）
型号 05603C：	风传感器接口信号输出：0-5.00 VDC 全量程电源要求：8-24 VDC（5 mA @ 12 VDC）工作温度：-50 至 60°C
型号 05631C：	风线驱动器信号输出：4-20 mA 全量程功率要求：12-30 VDC（最大 40 mA）工作温度：-50 至 60°C 标称值，根据 ASTM 标准程序确定。
