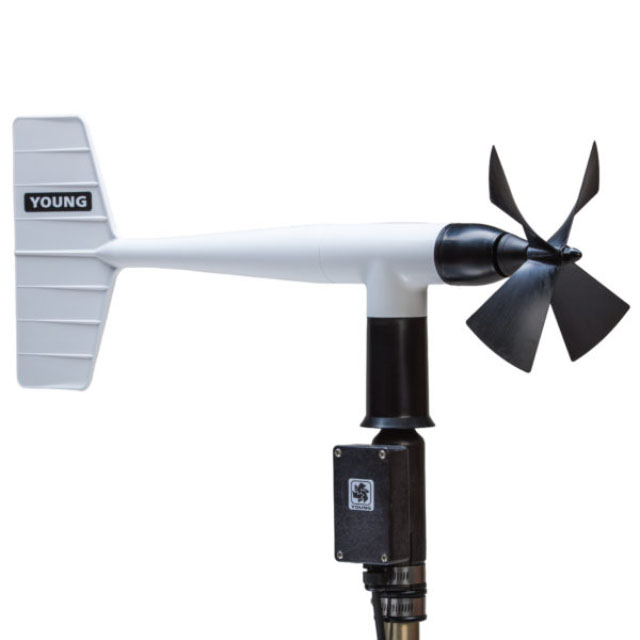

美国R.M.Young 05305 AQ风速监测器器

更新时间:2023-02-08

浏览量:1002

产品介绍

AQ 风速监测器描述:

用户手册 替换零件

YOUNG型号05305风速监测器 -AQ 测量水平风速和风向。改编自我们的模型05103,这个传感器的设计,以满足许多空气质量规格。用于测量风速的轻质碳纤维热塑(CFT)螺旋桨在旋转时产生交流正弦波信号。风向是由一个重量轻,平衡,叶片附加到一个内部外壳内的精密电位器。紫外线稳定的塑料与不锈钢和阳极氧化零件用于建造传感器。传感器安装在一个标准的1英寸 IPS 管道上。包括安装定位环,该安装定位环与传感器的基座接合,以便在移除传感器进行维护时保持定位。端子在传感器底部的接线盒中由小型夹式连接器(不需要特殊连接器)连接。

风力监测器-AQ 也可与0-5 VDC 输出,型号05305V,或4-20毫安输出,型号05305L (两种型号的规模为0-100米/秒和0-360度)。05305L 被推荐用于高噪音地区或长电缆的安装,通常是300米(1000英尺)或更长,达数公里。

AQ 风速监测器规格:

范围: 风速:0-50 m/s (112 mph)
方位角:360° 机械,355° 电气(5° 打开)
准确性: 风速:±0.2 m/s (0.4 mph) 或读数的 1%
风向:±3 度
临界点: 螺旋桨:0.4 m/s (0.9 mph)
叶片:10 度时为 0.5 m/s (1.0 mph)
动态响应: 螺旋桨距离常数(63% 恢复)2.1 m(6.9 英尺)
叶片延迟距离(50% 恢复)1.2 m(3.9 英尺)
阻尼比:0.45
阻尼自然波长:4.9 m(16.1 英尺)
无阻尼自然波长:4.4 m(14.4英尺)
信号输出: 风速:磁感应交流电压,每转3个脉冲。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph)
风向:来自导电塑料电位器的直流电压 - 电阻 10K Ω,线性度 0.25%,预期寿命 - 5000 万转
电力需求: 电位器激励:最大 15 VDC
工作温度: -50 至 50°C
尺寸: 总高度:38 厘米(15.0 英寸)
总长度:65 厘米(25.6 英寸)
螺旋桨:直径 20 厘米(7.9 英寸)
安装:直径 34 毫米(1.34 英寸)(标准 1 英寸管道)
质量: 0.7 千克(1.5 磅)
装运重量: 2.3 千克(5 磅)
型号 05305V: 信号输出: 风速:0-2.5 VDC (0-50 m/s);
风向:0-5 VDC(0-360 度)信号输出:0-5.00 VDC 全量程
电源要求:8-24 VDC(5 mA @ 12 VDC)
型号 05305L: 信号输出:4-20 mA 全量程
电源要求:8-30 VDC(最大 40 mA)
功率要求:12-30 VDC(最大 40 mA)
标称值,根据 ASTM 标准程序确定。使用 LO-1 型轻质通用仪表油润滑的带屏蔽轴承。
