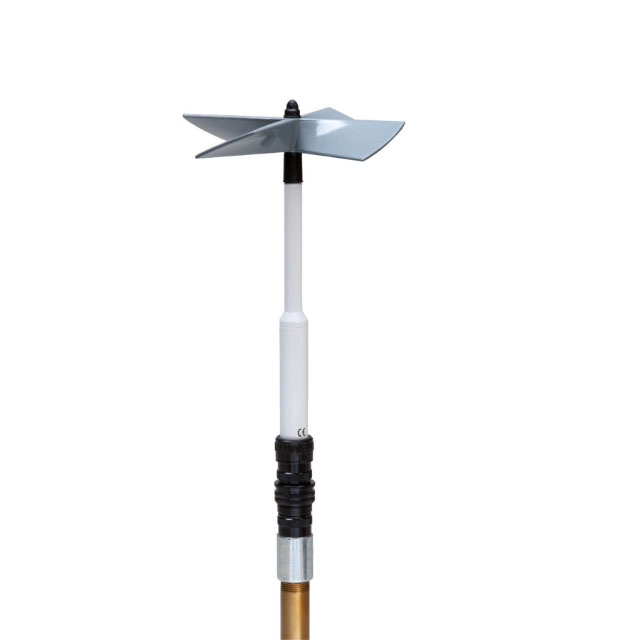

美国R.M.Young 27106 Gill 螺旋桨风速计 (EPS)

更新时间:2023-02-08

浏览量:1166

产品介绍

27106 Gill 螺旋桨风速计 (EPS)描述:

用户手册 替换零件

YOUNG型号27106 Gill 螺旋桨风速计(EPS)利用快速响应螺旋桨和高品质的转速发生器传感器产生直流电压,直流电压与空气速度成线性比例。可以测量来自任何方向的气流,但是,螺旋桨只对与其旋转轴线平行的气流分量作出响应。离轴响应非常接近具有适当极性的余弦曲线。如果气流垂直,螺旋桨就不会旋转。该输出信号适用于各种信号转换器和数据记录设备。标准型号27106与膨胀聚苯乙烯(EPS)螺旋桨提供极大的灵敏度在低风速。

YOUNG型号27106D Gill 螺旋桨风速计(EPS)是一个修改版本的模型27106。它利用光学编码器产生方波,脉冲输出,频率与风速成正比。

27106 Gill 螺旋桨风速计 (EPS)规格:

螺旋桨螺距: 每转 29.4 厘米的风道
螺旋桨直径: 22 厘米
范围: 0-25 米/秒(55 英里/小时)
准确性: 读数的 ± 1%
临界点: 0.3 米/秒(0.6 英里/小时)
距离常数: 1.0 米(3.2 英尺)
信号输出: 标准(型号 27106):测速发电机传感器 – 与风分量成比例的模拟直流电压。极性表示旋转方向。1800 RPM (500 mV) = 8.8 m/s (19.7 mph)。
可选(型号 27106D):光电斩波传感器,10 脉冲/转。1800 转/分(300 赫兹)= 8.8 米/秒(19.7 英里/小时)。
电力需求: 标准(型号 27106):测速发电机是自供电的。
可选(型号 27106D):光电斩波器在 11mA 时需要 5-15 VDC。
尺寸: 带安装的总高度:43 厘米(17 英寸)
外壳直径:2.5 厘米(1 英寸)
螺旋桨直径:见上文
安装:带 MS 型连接器的 ¾ 英寸管螺纹适配器(连接到风速计)
质量: 0.5 千克(1.1 磅)
装运重量: 1 千克(2.2 磅)
标称值根据 ASTM 标准程序确定。规格如有变更,恕不另行通知。
