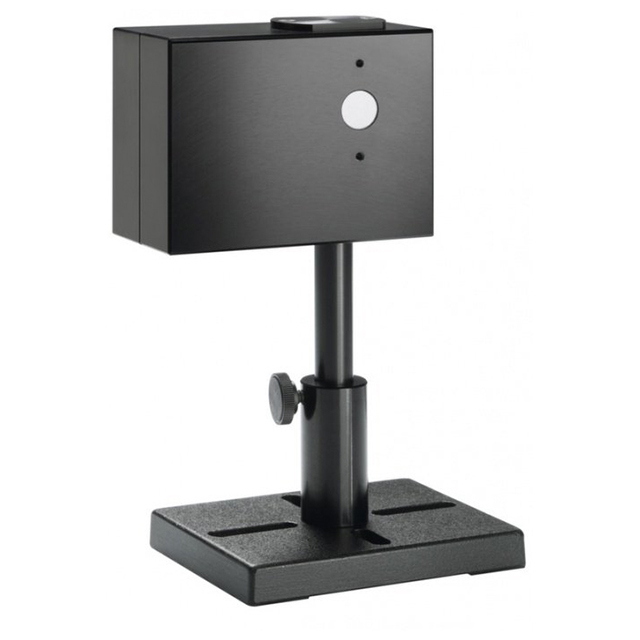

3A-IS 7Z02404 激光测量传感器

更新时间:2022-12-15

浏览量:1379

品牌：OPHIR
型号：3A-IS
描述：3A-IS 是积分球光电二极管激光测量传感器，发散光束可达 +/-40 度。它有一个 12mm 的孔径，可以测量 1µW 到 3W 的功率。它涵盖了从 0.35 到 1.1µm 的光谱范围。该传感器带...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

3A-IS 积分球光电二极管激光测量传感器概述：

3A-IS 是积分球光电二极管激光测量传感器，发散光束可达 +/-40 度。它有一个 12mm 的孔径，可以测量 1µW 到 3W 的功率。它涵盖了从 0.35 到 1.1µm 的光谱范围。该传感器带有一根 1.5 米长的电缆，用于连接到仪表或 PC 接口。

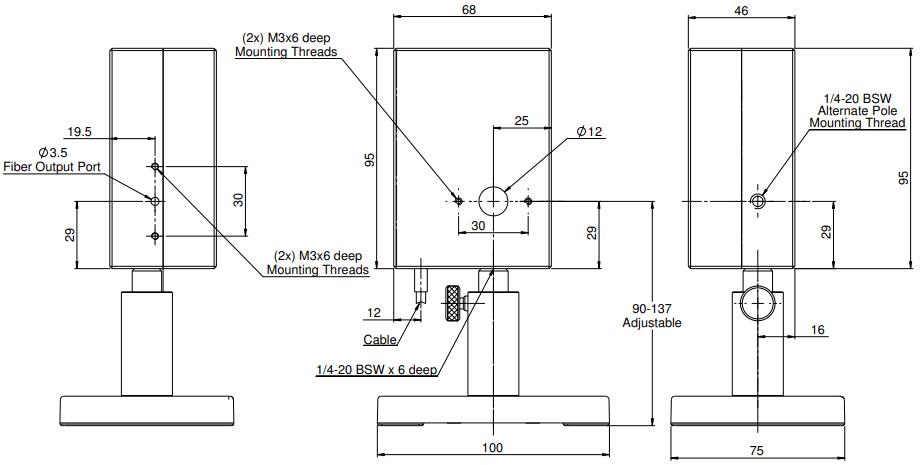

3A-IS 传感器图纸：

主要参数：

光圈	Ø12mm
光谱范围	350-1100nm
功率范围	1µW-3W
尺寸	68 长 x 95 宽 x 46 深（毫米）
最大脉冲能量	100微焦
最大平均功率密度	0.2kw/cm²
响应时间	0.2秒
最大平均功率	3W

问题归纳：

积分球传感器的稳定性是否有特殊问题？

Ophir 积分球传感器 3A-IS 和 3A-IS-IRG 型在积分球内部有一层白色漫反射涂层。传感器的灵敏度对涂层的反射率非常敏感。如果涂层吸收增加 1%，就会导致读数发生 5% 的变化。因此，必须注意不要弄脏或损坏传感器的白色涂层。此外，每年应对传感器进行重新校准。

在使用光纤适配器时，如何处理与校准有关的光纤引起的功率损耗？

所有 Ophir 功率计，包括光电二极管功率计，在光纤针端和传感器之间都有气隙。在测量光纤发射到空气中的功率，没有考虑光纤中存在的任何反射损耗。因此，如果在实际使用中，光纤将无损耗地耦合到另一个元件，则应将损耗添加到读数中（这些损失通常约为 4%）。
