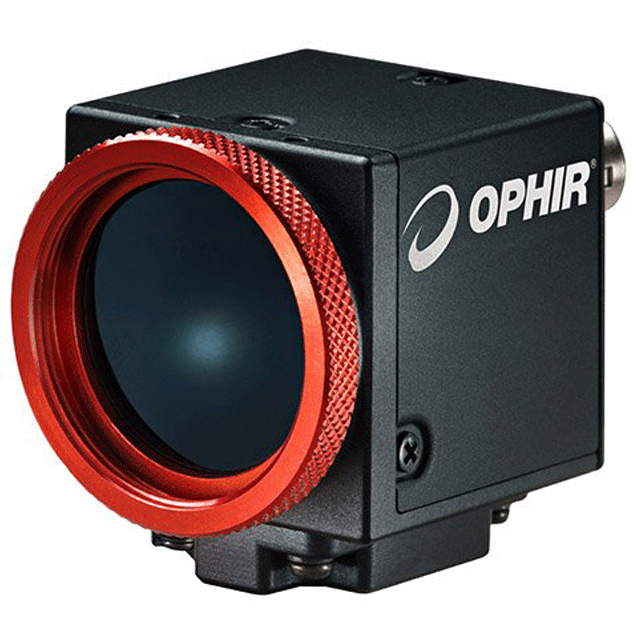

SP920s-1550 光束分析相机

SP920s-1550 光束分析相机功能性

用户手册

涂有荧光粉的 SP920s 相机可准确捕获和分析 1440nm - 1605nm 的波长，并提高了 NIR 的准确性。它具有紧凑的设计、宽动态范围、出色的信噪比和内置预触发电路，使其成为测量 CW 和脉冲激光轮廓或电信模场分析的理想选择。

1. 具有 60µm 有效像素间距的 5.3mm x 7.1mm 有效区域

2. 全分辨率 15 帧/秒

3. 包含 BeamGage Standard 或 Professional 软件

4. 带 BeamGage 的 USB 3.0 磷涂层硅 CCD 高分辨率相机

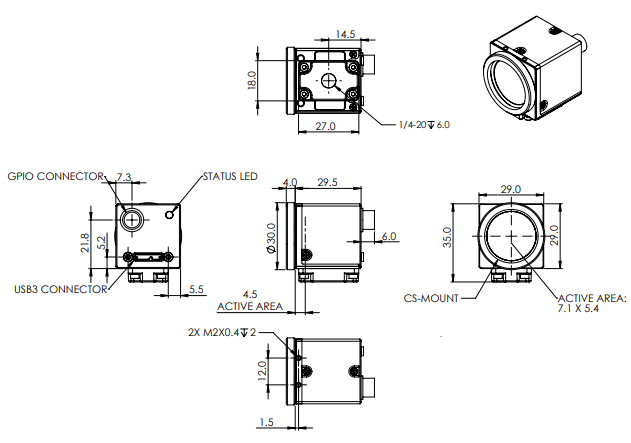

SP920s-1550 光束分析相机图纸

SP920s-1550 光束分析相机规格

SP920s-1550 光束分析相机常问问题

相机图像质量——我们经常被问及图像质量，因为它与成像器阵列中的死点或坏像素有关。这些问题通常属于这些类别中的一个或多个。我的相机会有坏像素吗？坏像素会影响我的激光轮廓测量吗？可以纠正坏像素吗？如果我有一些坏像素，我该怎么办？我的相机性能会随时间变化吗？我们的相机缺陷政策文件中解释了所有这些问题。

相机缺陷政策

Ophir-Spiricon, LLC (OSL) 是一家采用商用固态相机的激光束分析工具供应商。OSL 试图提供像素缺陷尽可能少的相机。OSL 测试并纠正缺陷像素，这些像素在用于其预期目的时可能会产生不利影响。OSL 不保证所提供的相机没有缺陷，也不保证它们在正常使用寿命和正常使用期间保持无缺陷。

现代百万像素相机成像器随着时间的推移出现点缺陷的情况并不少见，即使没有受到滥用也是如此。没有窗口的成像器经常遇到点缺陷，其发生率通常高于盖玻片留在原位的成像器。当在较高而不是较低的环境温度和较高的相对湿度下运行时，点缺陷也会更频繁地出现。即使相机处于存放状态且未使用时，也会出现此类缺陷。

OSL 提供的相机将经过认证，可用于激光束分析仪应用。当出现缺陷时，在特定条件下进行特定测量的能力可能会受到影响。然而，根据缺陷的性质，大多数测量仍然可以在不损失精度的情况下进行。在某些情况下，可以通过调整使用相机的方式来消除或显着减少缺陷的影响。

Ophir-Spiricon, LLC 提供相机重新认证服务。这项服务有助于延长相机的使用寿命，并纠正一些随着时间的推移可能会出现的点缺陷。此服务无法修复激光严重损坏或成像器退化的相机。只要有可能，OSL 就会将相机恢复到我们“如新”的认证级别；如果不可能，我们将向用户说明如何避免可能不符合“如新”标准的成像仪区域。

以下列表包含随着时间的推移可能出现的典型相机点缺陷的示例，以及在它们很麻烦时建议的补偿方法：

缺陷类型	问题描述	推荐的解决方案 见下面的注释 1
亮像素	即使没有信号存在，具有此缺陷的像素也将指示被照亮。在尝试进行准确的峰值流量和峰值流量位置测量时，这些是很麻烦的，因为它们代表错误信号。大多数其他测量不会受到此类缺陷的不利影响。在我们的常规相机检查过程中会筛选出此类缺陷。如果可能，会在相机发货前校正所有越过设定限制的像素。请参阅下面的注释 1。如果像素无法校正且越出我们的验收标准，我们的 QA 部门通常会拒收相机。	Ultracal/基线校正将减去有缺陷的像素。 重新定位相机以从测量区域移除有缺陷的像素，并使用手动光圈将像素与感兴趣的区域隔离开来。 将相机返回 OSL 以更正坏像素并重新认证相机。
闪烁像素	这是 Bright Pixel 缺陷的间歇性版本。这些通常在相机预热时出现。如果相机在较冷的环境中运行，可能会消失。通常预测一个像素很快就会成为持久性明亮像素缺陷。 这些是很难检测的，因此可能会通过我们的相机检查流程。	同上。 如果返回 OSL 进行更正，请发送显示像素故障的全帧数据文件。这将有助于我们找到并修复它。
暗像素	与它们接收到的照明量相比，暗像素的响应较低。这些类型缺陷的孤立实例不会造成严重的射束分析问题，它们通常不需要纠正。	这种类型的缺陷不会显着影响光束测量结果，除非光束非常非常小并且缺陷落在光束轮廓内。重新定位相机以从测量区域移除有缺陷的像素。
坏点	死像素根本没有响应，可能会输出零 (0) 计数的原始像素值。在我们的常规相机检查过程中会筛选出此类缺陷。如果可能，会在相机发货前校正所有越过设定限制的像素。	这种类型的像素在执行 Ultracal 操作时可能会产生警告消息。忽略警告并按照上述 Dark Pixel 案例继续操作。
暗星团	这些包含大约十几个或更少像素的比正常簇更暗的簇通常是由灰尘颗粒引起的，通常可以通过清洁成像器来去除。有时，这些可能很难甚至无法去除。在后一种情况下，它们可能会融入成像器中 如果这是激光损坏的结果，那么更换成像器是为数不多的解决方案。	这些通常不会导致严重的测量问题，并且可以使用上述暗像素解决方法进行处理。有时可以用非常温和的干燥空气吹出它们。如果您退回相机进行重新认证，我们有一些特殊的清洁方法，但不能 100% 保证成功。
非均匀响应区域	当成像器的大面积产生降低的信号水平时，这通常表示激光损坏。长期暴露于紫外线辐射或过度暴露于高激光功率或峰值能量是常见原因。	这种类型的退化是不可修复的，必须更换相机或相机成像器。

为什么我不能在我的 SP503U 或 SP620U 相机中使用相机感兴趣区域 (ROI) 功能？

SP503U 和 SP620U 相机的初始版本没有启用 ROI 功能。
