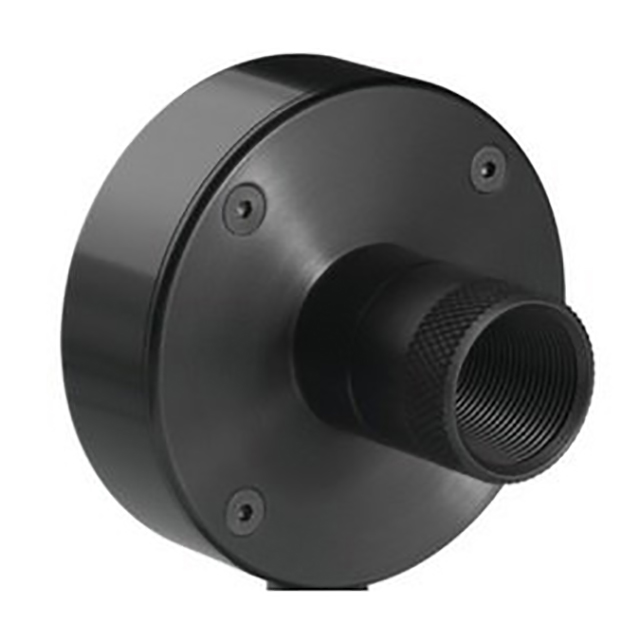

3A-QUAD 7Z07934 激光测量传感器

更新时间:2022-12-19

浏览量:1122

品牌：OPHIR
型号：3A-QUAD
描述：BeamTrack 系列 3A-QUAD 激光测量传感器测量激光束位置以及功率和能量。它有一个 9.5mm 的孔径，可以测量光束位置到 0.15mm 的精度。它测量 100µW 至 3W 的功率和 2...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

3A-QUAD 激光测量传感器概述：

BeamTrack 系列 3A-QUAD 激光测量传感器测量激光束位置以及功率和能量。它有一个 9.5mm 的孔径，可以测量光束位置到 0.15mm 的精度。它测量 100µW 至 3W 的功率和 20µJ 至 2J 的能量。该传感器配有一根 1.5m 电缆，可将其连接到电子盒，另一根 0.5m 电缆可将电子盒连接到仪表或 PC 接口。

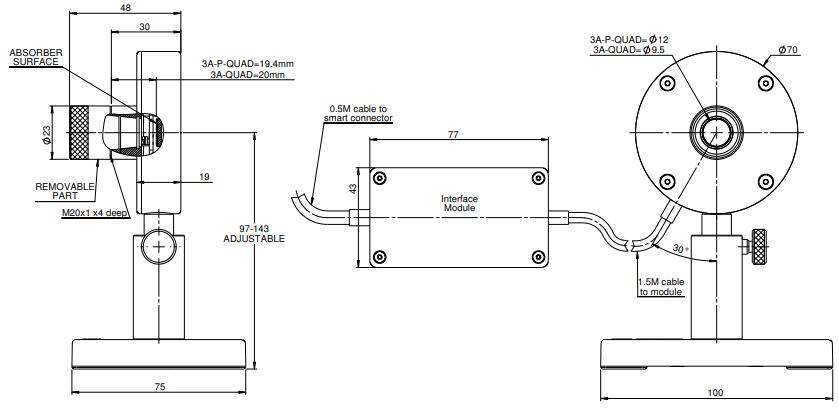

3A-QUAD 传感器图纸：

主要参数：

吸收器类型	低功耗宽带
光圈	Ø9.5mm
光谱范围	0.19-20µm
功率范围	100µW-3W
能量范围	20µJ-2J
尺寸	Ø70 宽 x 30 深（毫米）
最大脉冲能量	2J
最大平均功率密度	1kW/cm²
响应时间	1.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	3W

问题归纳：

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗？

因为位置和大小与功率一起测量，所以如果激光以可以测量平均功率的速率发出脉冲，那么也可以测量位置和尺寸。

可以将BeamTrack 传感器与脉冲激光一起使用吗？

这取决于脉冲频率，也取决于要使用的传感器。热电堆检测器没有很快的响应时间，因此 100Hz 以上的频率实际上与它们的 CW 相同，并且所有 BeamTrack 功能都将按预期执行。在 100 Hz 以下，低功率传感器通常具有更快的响应时间，因此当与脉冲激光一起使用时，它们更容易受到读数波动的影响。位置测量功能使用与功率读数相同的热电堆检测器。如果激光频率足够高，传感器可以提供稳定的功率读数而没有波动，那么位置测量功能也会表现良好。所有的 BeamTrack 传感器都将为低至 10 Hz 以下的脉冲频率提供可靠的位置测量。光束大小函数采用具有更快响应时间的检测器。在低频下，尺寸测量读数会波动。对于低于 100 Hz 的激光脉冲频率，不建议依赖尺寸读数。在任何情况下，都可以随时尝试使用激光传感器。如果读数稳定，没有明显的波动，那么它们就是可靠的。
