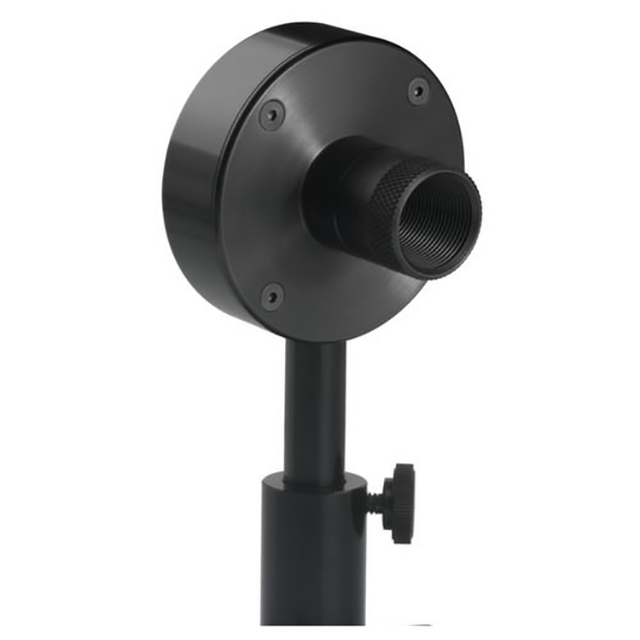

3A-P 7Z02622 激光测量传感器

更新时间:2022-12-19

浏览量:1187

  • 品牌:OPHIR
  • 型号:3A-P
  • 描述:3A-P 是一种很灵敏的热功率/能量激光测量传感器,适用于短脉冲激光。它有一个12mm的孔径。它可以测量 15µW 至 3W 以及 20µJ 至 2J。它具有 P 型体积吸收器,覆盖从 0.15 到 ...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

3A-P 激光测量传感器概述:

3A-P 是一种很灵敏的热功率/能量激光测量传感器,适用于短脉冲激光。它有一个12mm的孔径。它可以测量 15µW 至 3W 以及 20µJ 至 2J。它具有 P 型体积吸收器,覆盖从 0.15 到 8µm 的光谱范围。该传感器带有一根 1.5 米长的电缆,用于连接到仪表或 PC 接口。

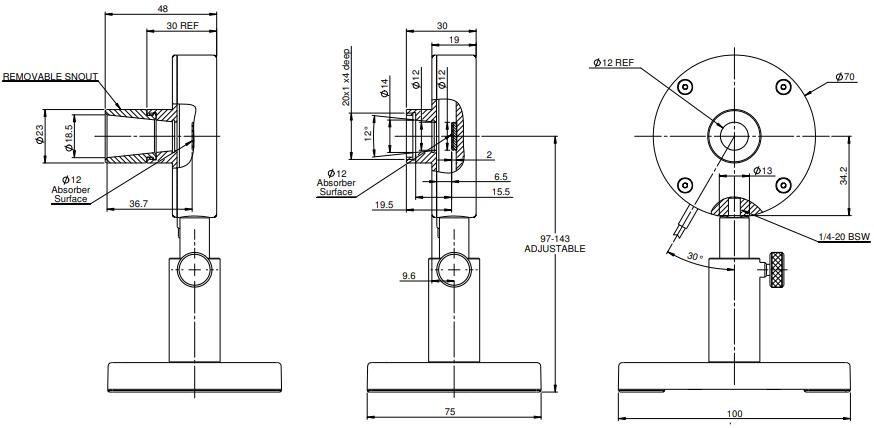

3A-P 传感器图纸:

主要参数:

吸收器类型 P型
光圈 Ø12mm
光谱范围 0.15-8µm
功率范围 15µW-3W
能量范围 20µJ-2J
尺寸 Ø70 宽 x 30 深(毫米)
最大脉冲能量 2J
最大平均功率密度 0.05kW/cm²
响应时间 2.5秒
最大能量密度(<100ns) 1焦/平方厘米
最大能量密度(2ms) 1焦/平方厘米
最大平均功率 3W

问题归纳:

3A-P 传感器能否在 10.6µm 下工作?

3A-P 传感器在 10.6µm 处实际吸收约 85%,因此可用于测量弱 CO2 激光器。

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗?

因为位置和大小与功率一起测量,所以如果激光以可以测量平均功率的速率发出脉冲,那么也可以测量位置和尺寸。

必须仅将特定传感器与订购时使用的仪表一起使用吗?

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度,误差在百分之二左右。每个传感器都独立于特定仪表进行校准,其校准信息包含在 DB15 插头中。当传感器连接到仪表时,仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%,因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计,因此使用哪种校准仪表与特定校准传感器无关紧要。

伤害阈值是否取决于功率水平?

热传感器的损坏阈值确实取决于功率水平,而不仅仅是功率密度,因为传感器盘本身在高功率时会变得更热。例如,Ophir 宽带涂层的损坏阈值在 10 瓦时可能为50KW/cm2但在300W时仅为10KW/cm2。Ophir 的损坏阈值规格始终针对特定传感器的最高使用功率给出。
