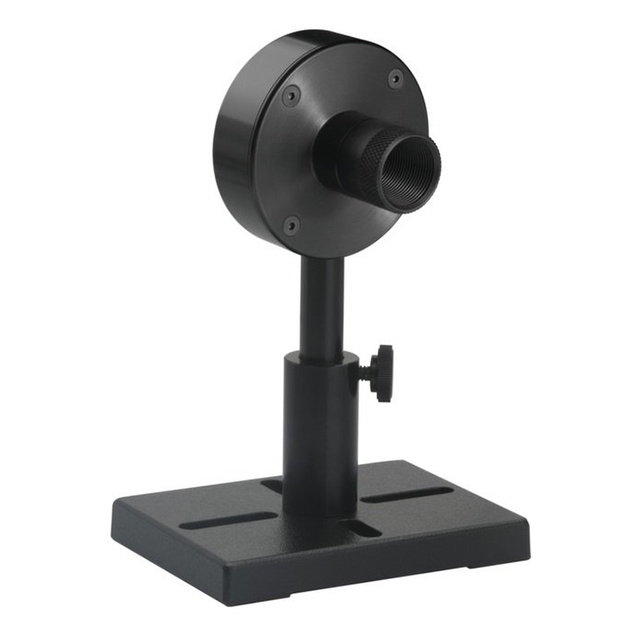

3A 7Z02621 激光功率/能量传感器

更新时间:2022-12-19

浏览量:1464

品牌：OPHIR
型号：3A
描述：3A 是一种很灵敏的基于热电堆的激光功率/能量传感器，具有很低的噪声和漂移。它有一个9.5mm的孔径。它可以测量从 10µW 到 3W 和从 20µJ 到 2J 的功率。它具有平坦的光谱，涵盖 0.1...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

3A 激光功率/能量传感器概述：

3A 是一种很灵敏的基于热电堆的激光功率/能量传感器，具有很低的噪声和漂移。它有一个9.5mm的孔径。它可以测量从 10µW 到 3W 和从 20µJ 到 2J 的功率。它具有平坦的光谱，涵盖 0.19 至 20 µm 的光谱范围。该传感器带有一根 1.5 米长的电缆，用于连接到仪表或 PC 接口。

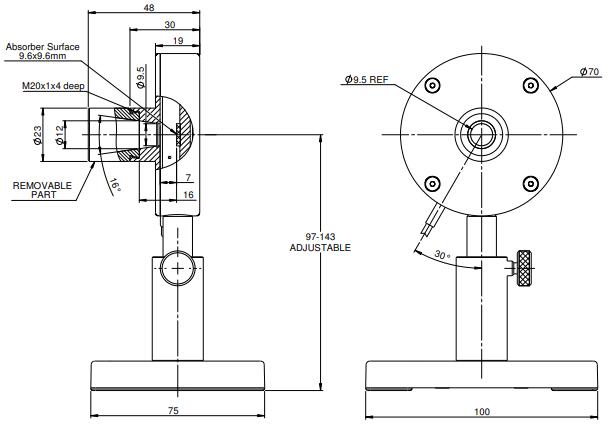

3A 传感器图纸：

主要参数：

吸收器类型	低功耗宽带
光圈	Ø9.5mm
光谱范围	0.19-20µm
功率范围	10µW-3W
能量范围	20µJ-2J
尺寸	Ø70 宽 x 30 深（毫米）
最大脉冲能量	2J
最大平均功率密度	1kW/cm²
响应时间	1.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	3W

问题归纳：

光谱范围超出校准波长范围是什么意思？

规范开头所述的光谱范围表示传感器可有效使用的波长范围，即使未针对该范围指定精确校准。这意味着在校准的波长范围内，精度是指定和保证的。在更宽的有用波长范围内，传感器可用但不能保证精度。一般来说，在这个更宽的范围内，精度将在 ±15% 以内。

必须仅将特定传感器与订购时使用的仪表一起使用吗？

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度，误差在百分之二左右。每个传感器都独立于特定仪表进行校准，其校准信息包含在 DB15 插头中。当传感器连接到仪表时，仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%，因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计，因此使用哪种校准仪表与特定校准传感器无关紧要。

伤害阈值是否取决于功率水平？

热传感器的损坏阈值确实取决于功率水平，而不仅仅是功率密度，因为传感器盘本身在高功率时会变得更热。例如，Ophir 宽带涂层的损坏阈值在 10 瓦时可能为50KW/cm²但在300W时仅为10KW/cm²。Ophir 的损坏阈值规格始终针对特定传感器的最高使用功率给出。
