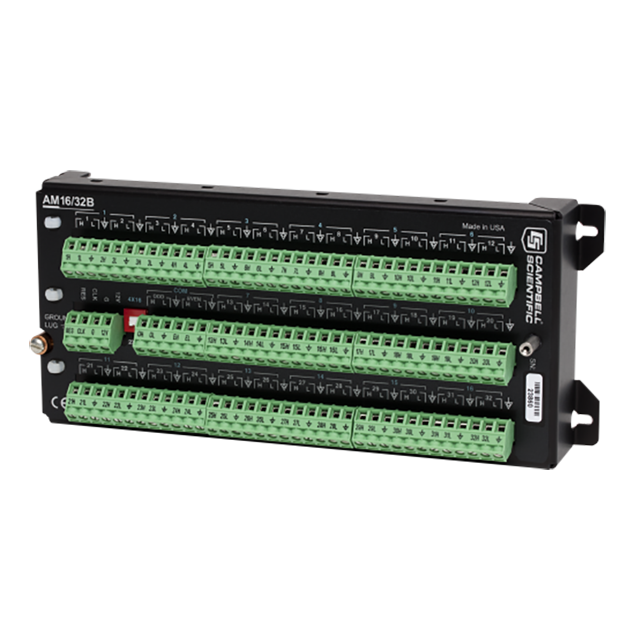

AM16/32B 16或32通道继电器多路复用器

更新时间:2023-05-17

浏览量:1208

品牌：美国Campbell
型号：AM16/32B
描述：AM16/32B多路复用器显著增加了您可以使用Campbell Scientific数据记录器测量的传感器数量。它与数据记录器接口，并添加端子，以便您可以连接几乎任何类型的额外传感器。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

AM16/32B 16或32通道继电器式扩展板描述：

用户手册

AM16/32B多路复用器显著增加了您可以使用Campbell Scientific数据记录器测量的传感器数量。它与数据记录器接口，并添加端子，以便您可以连接几乎任何类型的额外传感器。

根据传感器类型，AM16/32B可以多路传输16、32或48个传感器。根据可用的控制端口和模拟输入的数量，最多可以将六个AM16/32B连接到同一数据记录器。

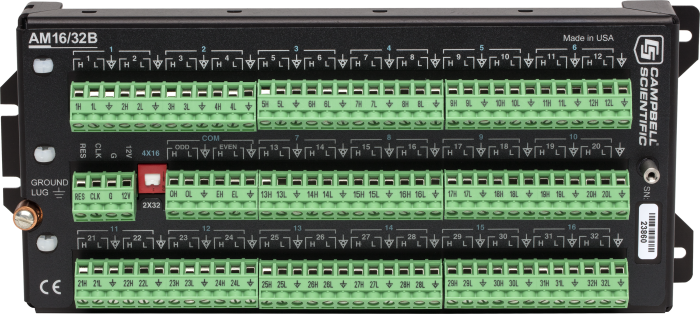

AM16/32B通过四个公共（COM）端子多路复用16组四条线路（总共64条线路）。或者，手动开关设置允许AM16/32B通过两个COM端子多路传输32组两条线路（总共64条线路）。根据传感器的要求，电缆将公共端子连接到数据记录器模拟输入、激励通道或接地。数据记录器使用两个控制端口或一个控制端口和一个激励通道控制多路复用器。

AM16/32B 16或32通道继电器式扩展板优势与特点：

显著增加了数据记录仪可以测量的传感器数量

可以多路传输16、32或48个传感器

支持多种类型的传感器，包括热敏电阻、电位器、应变计、振弦式、反射计和土壤水分块

降低在长线路上为单个传感器布线的成本

允许使用中继地址直接进入特定通道——降低功耗和中继开关的磨损

通过所有模拟 I/O 上的气管和所有其他连接上的变阻器或 TVS 二极管提供电涌保护

通过为传感器引线提供应力消除和为传感器屏蔽线提供独立布线，防止传感器电缆损坏

消除了石膏土壤防潮块对隔直电容器的要求，显著降低了传感器成本

AM16/32B 16或32通道继电器式扩展板规格：

功率	不受管制的 9.6 至 16 Vdc
扫描之前	发生在时钟脉冲转换的前沿（从低于 1.5 V 到高于 3.3 V）
最小时钟脉冲宽度	1 毫秒
继电器的最大动作时间	20 毫秒
继电器操作	先断后成
初始继电器电阻，闭合	0.1 欧姆
最大开关电流	500 mA （大于 30 mA 的开关电流 [偶尔 50 mA 电流是可以接受的] 会降低机械继电器的接触表面并增加其电阻。这将对这些继电器对多路复用低压信号的适用性产生不利影响。虽然使用继电器以这种方式不再符合低电压测量的条件，它仍然适用于超过 30 mA 的开关电流。）
最大开关电压	50 Vdc AM16/32B 和数据记录器之间可能需要一个分压器，例如 VDIV10:1，以保持在数据记录器通道的输入限制范围内。
最小触点寿命	5 x 10 ⁷操作
最大接触电压额定值	70伏
最大电压	8 Vdc（时钟电平）
CE合规	◾ EN 61326:1998 ◾
激增	符合 IEC61000-4-5，测试级别 3（±2 kV，2 欧姆耦合阻抗）
工作温度范围	◾ -25° 至 +50°C（标准） ◾ -55° 至 +85°C（扩展）
尺寸	23.9 x 10.2 x 4.6 厘米（9.4 x 4.0 x 1.8 英寸）
重量	~680 克（~1.5 磅）
静电放电
空气放电	符合 IEC61000-4-2，测试级别 4 (±15 kV)。
接触放电	符合 IEC61000-4-2，测试级别 4 (±8 kV)。
典型电流消耗
静止	< 210 微安
活动	◾ 6 mA（2x32 模式下的典型值） ◾ 11 毫安（4x16 模式下的典型值）
重置级别
非活动的	< 0.9 V
活动	3.3 to 8 V
