CR300 测量和控制数据记录器

更新时间:2023-05-17

浏览量:2658

品牌：美国Campbell
型号：CR300
描述：CR300是一款低功耗数据记录器，用于测量传感器、分析数据以及存储数据和程序。电池支持的时钟可确保精确计时。所有Campbell Scientific数据记录器通用的板载类BASIC编程语言支持数据处...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

CR300 测量和控制数据记录器描述：

用户手册 入门指南

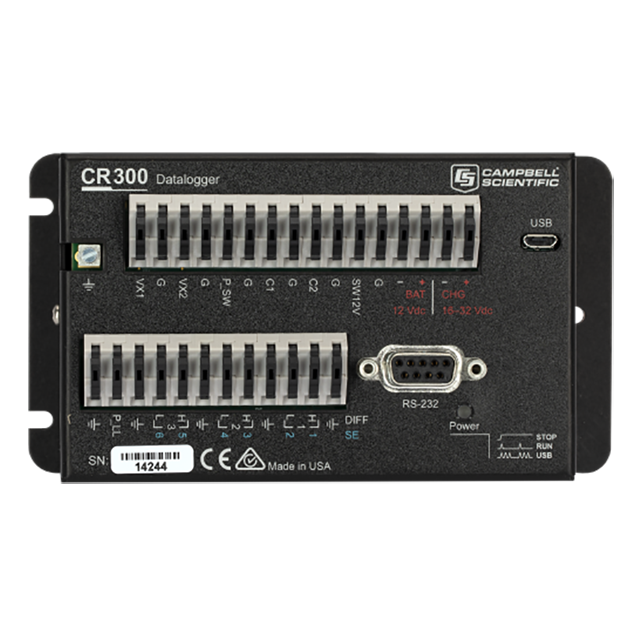

CR300 是一款多功能、紧凑型测量和控制数据记录器。这种小型、低成本、高价值的数据记录器提供快速通信、低功耗要求、内置 USB 以及出色的模拟输入精度和分辨率。CR300 可以测量大多数水文、气象、环境和工业传感器。它集中数据，使其在各种网络上可用，并使用您推荐的协议进行传送。它还为控制和 M2M 通信执行自动化的现场或远程决策制定。CR300 非常适合需要长期远程监控的小型应用。

CR300 是一款低功率数据记录器，设计用于测量传感器、分析数据以及存储数据和程序。电池供电时钟可确保准确计时。所有 Campbell Scientific 数据记录器通用的机载类 BASIC 编程语言支持数据处理和分析程序。

CR300 接线板包括一个可切换的 12 V 端子和分散在六个模拟端子中的模拟接地。

CR300 测量和控制数据记录器优势与特点：

直接连接到计算机的 USB 端口

使用更高分辨率的测量（24 位 Adc）区分数据值的微小变化

通过 SDI-12 和/或 RS-232 提供简单的串行传感器集成和测量

支持完整的 PakBus 网络

包括用于通过网络浏览器直接连接的嵌入式网页

CR300 测量和控制数据记录器规格：

工作温度范围	◾ -40° 至 +70°C（标准） ◾ 非冷凝环境
最大扫描速率	10赫兹
案例材料	粉末涂层铝
模拟输入	6个单端或3个差分（单独配置）
脉冲计数器	8（P_SW、P_LL、C1、C2 和 SE1 至 SE4）
电压励磁端子	2 (VX1, VX2)
通讯端口	◾ USB 微型 B ◾ RS-232
开关 12 伏	1个端子
数字输入输出	7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输出。包括状态高/低、脉冲宽度调制、外部中断和通信功能。例外：SE4 终端不做外部中断。
输入限制	-100 至 +2500 毫伏
模拟电压精度	◾ 精度规格不包括传感器或测量噪声。 ◾ ±（测量值的 0.04% + 偏移量）在 0° 至 40°C ◾ ±（测量值的 0.1% + 偏移量）在 -40° 至 +70°C 时
模数转换器	24 位
电源要求	充电器输入 (CHG) 为 16 至 32 Vdc（电源转换器或太阳能电池板输入的最大电流限制为 0.9 A。）
电源要求	10 至 18 Vdc 用于外部电池 (BAT)
实时时钟精度	±1 分钟。每月
互联网协议	以太网、PPP、RNDIS、ICMP/Ping、自动 IP(APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、NTP、Telnet、HTTP(S)、FTP(S) ), SMTP/TLS, POP3/TLS
通信协议	PakBus、Modbus、DNP3、SDI-12、TCP、UDP 等
CPU 驱动器/程序	80 MB 串行闪存
数据存储	30 MB 串行闪存
空闲电流消耗，平均	1.5 毫安（@ 12 伏直流电）
有源电流消耗，平均	◾ 5 mA（@ 12 Vdc，用于 1 Hz 扫描和 1 次模拟测量） ◾ 23 mA（@ 12 Vdc，处理器始终开启）
尺寸	13.97 x 7.62 x 4.56 厘米（5.5 x 3.0 x 1.8 英寸）电缆和引线需要额外的间隙。
重量	242 至 250 克（0.53 至 0.55 磅）取决于所选的通信选项
CR300-RF407 选项
收音机类型	跳频扩频 (FHSS)
输出功率	5 至 250 mW（用户可选择）
频率	902 至 928 MHz（美国、加拿大）
射频数据速率	200kbps
接收灵敏度	-101 分贝
天线接头	RPSMA
空闲电流消耗，平均	12 毫安（@ 12 伏直流电）
有源电流消耗，平均	< 80 毫安（@ 12 伏直流电）
CR300-RF412 选项
收音机类型	跳频扩频 (FHSS)
输出功率	5 至 250 mW（用户可选择）
频率	915 至 928 MHz（澳大利亚、新西兰）
射频数据速率	200kbps
接收灵敏度	-101 分贝
天线接头	RPSMA
空闲电流消耗，平均	12 毫安（@ 12 伏直流电）
有源电流消耗，平均	< 80 毫安（@ 12 伏直流电）
CR300-RF422 选项
收音机类型	868 MHz SRD 860，具有先听后说 (LBT) 和自动频率捷变 (AFA)
输出功率	2 至 25 mW（用户可选择）
频率	863 至 870 MHz（欧盟）
射频数据速率	10kbps
接收灵敏度	-106 分贝
天线接头	RPSMA
空闲电流消耗，平均	9.5毫安
有源电流消耗，平均	20毫安

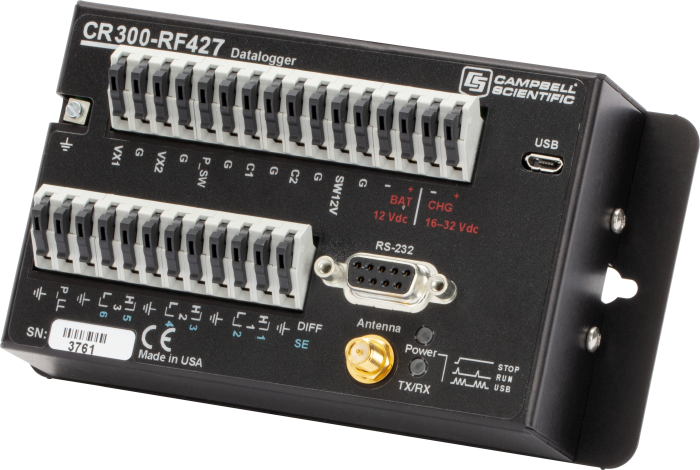

CR300-RF427 选项
收音机类型	跳频扩频 (FHSS)
输出功率	5 至 250 mW（用户可选择）
频率	902 至 907.5 MHz/915 至 928 MHz（巴西）
射频数据速率	200kbps
接收灵敏度	–101 dBm
天线接头	RPSMA
空闲电流消耗，平均	12 毫安（@ 12 伏直流电）
有源电流消耗，平均	< 80 毫安（@ 12 伏直流电）
CR300-WIFI 选项
操作模式	客户端或接入点
工作频率	2.4 GHz，20 MHz 带宽
天线接头	反极性 SMA (RPSMA)
天线	pn 16005单位增益 (0 dBd)，1/2 wave whip，全向，带有用于垂直或水平方向的铰接关节
发射功率	7 至 18 dBm（5 至 63 mW）
CR300-CELL205 选项
认证	IC（加拿大工业部）10224A-201611EC21A
细胞技术	◾ 3G (UMTS/HSPA+) ◾ 4G（LTE CAT-1）
3G频段	850、1700/2100 (AWS) 和 1900
4G频段	700、850、1700/2100 (AWS-1)、1900节
天线接头	SMA
SIM接口	3FF（6 个位置/触点）支持需要 1.8 或 3 V 的 SIM。
无线电输出功率	◾ LTE 上为 23 dBm ◾ UMTS 上为 24 dBm ◾ EDGE 上为 27 dBm ◾ GSM 上为 33 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm (10 M)
CR300-CELL210 选项
细胞技术	4G（LTE CAT-1）
4G频段	700, 850, 1700, 1900, 2100
天线接头	SMA
功耗 - 低功耗模式	5毫安
功耗 - 空闲	35毫安
功耗 - 活动	70毫安
SIM接口	3FF（6 个位置/触点）支持需要 1.8 或 3 V 的 SIM。
无线电输出功率	LTE 上为 23 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm (10 M)
CR300-CELL215 选项
细胞技术	◾ 2G (GSM/GPRS/边缘) ◾ 3G (UMTS/HSPA+) ◾ 4G（LTE CAT-1）
2G频段	900 和 1800 兆赫
3G频段	850、900 和 2100 兆赫
4G频段	800、850、900、1800、2100 和 2600 兆赫
天线接头	SMA
SIM接口	3FF（6 个位置/触点）支持需要 1.8 或 3 V 的 SIM。
无线电输出功率	◾ LTE 上为 23 dBm ◾ UMTS 上为 24 dBm ◾ EDGE 上为 27 dBm ◾ GSM 上为 33 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm (10 M)
CR300-CELL220 选项
细胞技术	◾ 3G (UMTS/HSPA+) ◾ 4G（LTE CAT-1）;
3G频段	◾ 850 和 2100 兆赫 (EC-21AUT) 850、900、1900 和 2100 MHz (EC-21AU)
4G频段	◾ 700、850、1800、2100 和 2600 MHz (EC-21AUT) ◾ 700、900、1700、1800、1900、2100 和 2600 MHz (EC-21AU)
天线接头	SMA
SIM接口	3FF（6 个位置/触点）支持需要 1.8 或 3 V 的 SIM。
无线电输出功率	◾ LTE 上为 23 dBm ◾ UMTS 上为 24 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm (10 M)
CR300-CELL225 选项
细胞技术	4G（LTE CAT-1）
4G频段	800（低）、800（高）、850+、900、1800 和 2100 MHz
天线接头	SMA
SIM接口	3FF（6 个位置/触点）支持需要 1.8 或 3 V 的 SIM。
无线电输出功率	LTE 上为 23 dBm
无线电灵敏度范围	-99.5 至 110.5 dBm (10 M)
