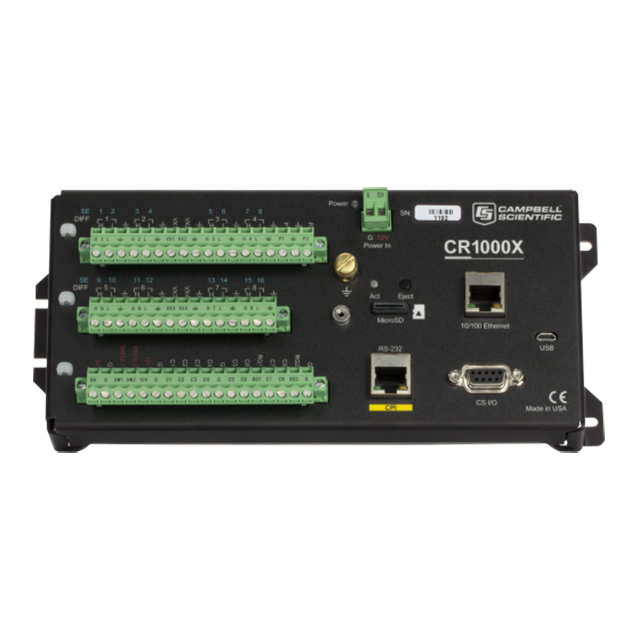

美国Campbell CR1000X 测量控制数据采集器

更新时间:2023-05-16

浏览量:6325

  • 品牌:美国Campbell
  • 型号:CR1000X
  • 描述:CR1000X 在测量和控制方面能满足广泛的需求。CR1000X的可靠性和坚固程度保证了它可以应用于:气象站、中尺度气象网、风廓线、空气质量监测、水文系统、水质监测、水文气象站等领域。...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Campbell CR1000X 测量控制数据采集器描述:

用户手册 入门指南

CR1000X 在测量和控制方面能满足广泛的需求。CR1000X的可靠性和坚固程度保证了它可以应用于:气象站、中尺度气象网、风廓线、空气质量监测、水文系统、水质监测、水文气象站等领域。

CR1000X同时具备低功耗的优势,体现在传感器测量、直接/远程通讯连接、数据分析、外部设备控制、数据和程序存储等方面。CR1000X采用密封装置屏蔽射频干扰,具备精密时钟、类BASIC编程语言、数据处理和分析等功能。

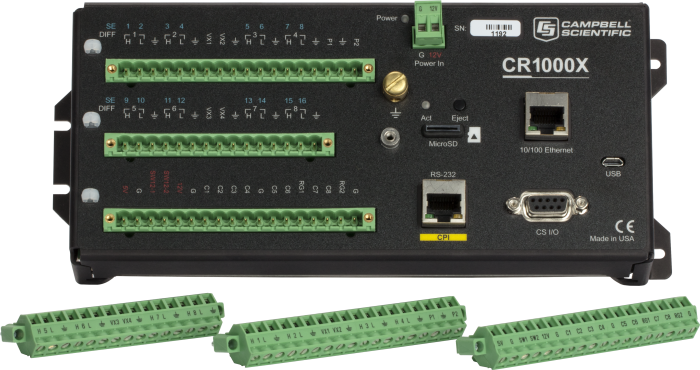

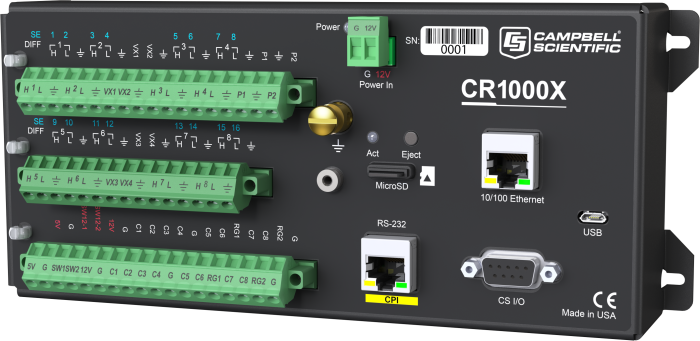

CR1000X是一款低功率的设备,用于传感器测量、直接/远程通讯连接、数据分析、外部设备控制、数据和程序的存储,采用密封装置屏蔽射频干扰,金属不锈钢外壳。精密时钟,支持Campbell Scientific 数据采集器通用的类BASIC编程语言—具备数据处理和分析功能。CR1000X 接线面板上有两个开关12 V 端子, 16 个模拟测量端子,端子可拆卸。



美国Campbell CR1000X 测量控制数据采集器优势与特点:

极端环境下工作,标准工作温度范围-40° ~ +70°C ,扩展工作温度范围-55° ~ +85°C

电脑USB端口直连

具备快速模拟测量功能(300+ Hz)

24位A/D转换,高精度模拟测量

两个非隔离电流输入通道,可接入0~20 mA 或 4~20 mA 信号

CPI 端口可连接高速传感器和分布式模块 (CDM)

一体式以太网接口

支持 microSD 存储卡,扩展内存

支持 SDI-12, RS-232, RS-485

支持完整的 PakBus 协议

含WEB网页固件,可通过网页浏览器直接连接

美国Campbell CR1000X 测量控制数据采集器规格:

工作温度范围 ◾  -40° 至 +70°C(标准)
◾  -55° 至 +85°C(扩展)
◾  非冷凝环境
最大扫描速率 1000赫兹
案例材料 阳极氧化铝
模拟输入 16 个单端或 8 个差分(单独配置)。两个模拟输入本身可以测量 4 至 20 mA 或 0 至 20 mA。四个模拟输入可以提供脉冲/数字输入/输出功能。
脉冲计数器 10(P1 至 P2 和 C1 至 C8)
电压励磁端子 4(VX1 至 VX4)
最大源/灌电流 ◾  ±40 mA(电压激励)
◾  50 mA(开关调节)
通讯端口 ◾  以太网
◾  USB 微型 B
◾  CS输入/输出
◾  RS-232
◾  RS-422
◾  消费物价指数
◾  RS-485
数据存储端口 微型SD卡
开关 12 伏 2个终端
数字输入输出 8 个端子(C1 至 C8)可配置为数字输入和输出。包括状态高/低、脉宽调制、外部中断、边沿定时、开关闭合脉冲计数、高频脉冲计数、UART、RS-232、RS-485、SDM、SDI-12、I2C 和 SPI 功能。对于某些功能,端子可成对配置为 5 V 或 3.3 V 逻辑。
输入限制 ±5伏
模拟电压精度 ◾  精度规格不包括传感器或测量噪声。
◾  ±(测量值的 0.04% + 偏移量)在 0° 至 40°C
◾  ±(测量值的 0.06% + 偏移量)在 -40° 至 +70°C 时
◾  ±(测量值的 0.08% + 偏移量)在 -55° 至 +85°C(扩展温度范围)
模数转换器 24 位
电源要求 10 至 18 Vdc 输入
实时时钟精度 ±3 分钟。每年(可选 GPS 校正至 ±10 µs)
互联网协议 以太网、PPP、RNDIS、ICMP/Ping、自动 IP (APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、Telnet、HTTP(S)、SFTP、FTP(S) ), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT
通信协议 CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3、UDP、NTCIP、NMEA 0183、I2C、SPI 等
用于 CPU 使用和最终存储的电池供电 SRAM 4MB
数据存储 4 MB SRAM + 72 MB 闪存(使用可移动 microSD 闪存卡可将存储扩展至 16 GB。)
空闲电流消耗,平均 < 1 毫安(@ 12 伏直流电)
有源电流消耗,平均 ◾  1 mA(1 Hz 扫描 @ 12 Vdc)
◾  55 mA(20 Hz 扫描 @ 12 Vdc)
尺寸 23.8 x 10.1 x 6.2 厘米(9.4 x 4.0 x 2.4 英寸)
电缆和引线需要额外的间隙。
重量 0.86 千克(1.9 磅)
