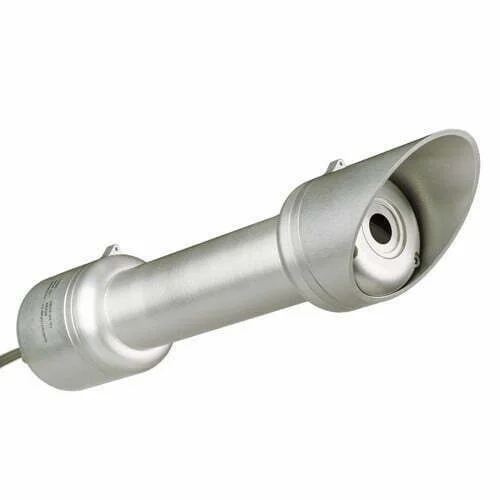

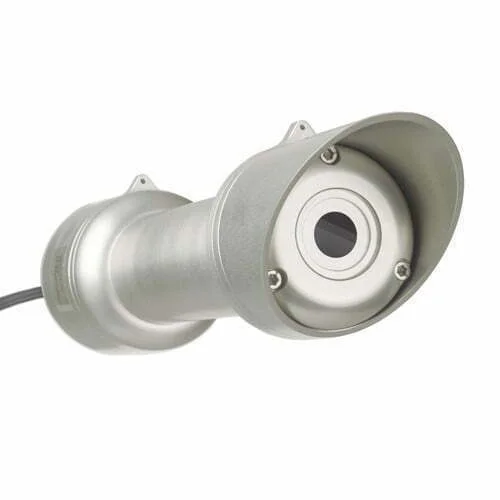

DR20-A1 日射强度计

更新时间:2023-06-01

浏览量:1070

品牌：Hukseflux
型号：DR20-A1
描述：DR20-A1是一种高精度的直接（法向入射）太阳辐射传感器或日光计。DR20日射热量计符合ISO 9060标准的规范。它比DR15-A1具有好的温度响应，DR15-A1是一种光谱平坦的B类日射热量计。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

DR20-A1 日射强度计：用户手册  数据表

Hukseflux DR20型日光计是一种ISO 9060光谱平坦仪器。与DR15型日射热量计一起，它取代了DR01、DR02和DR03型。DR20具有比DR15好的温度响应。这两种仪器都提供了高的精度和高的数据可用性，具有低偏移的窗口加热功能。在相同的加热功率下，加热效率提高了4倍，偏移量降低了4倍！

DR20型日射热量计用于对平面从5°全视场角接收到的太阳辐射进行高精度测量。这个量以W/m²表示，称为“直接”太阳辐射或DNI（直接法向辐照度）。有必要使用双轴跟踪器使仪器指向太阳。

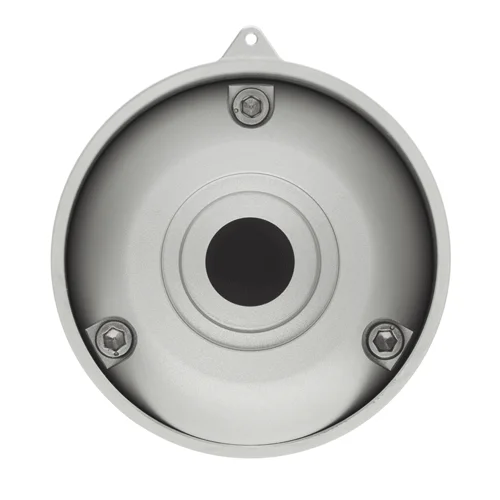

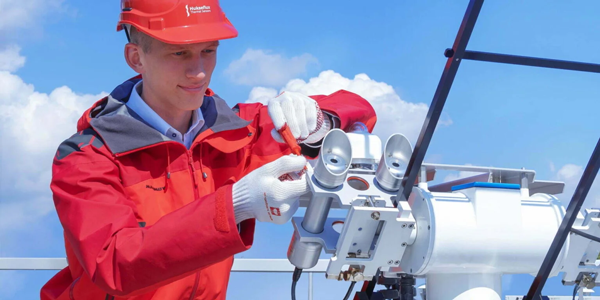

安装在跟踪器上的操作中使用了日射热量计。DR20-A1可以直接连接到常用的数据记录系统。它提供毫伏范围内的模拟输出。日射热量计具有一个精密研磨和抛光的石英窗、一个紧凑尺寸的准直管和一个表面涂有黑色涂层的热电堆传感器。通过加热前车窗可获得高数据可用性。这可以在低的功耗下抑制露水和霜的沉积：DR20只需要1 W就可以保持其窗户没有露水和霜。

使用DR20/DR15日射热量计比使用竞争型号具有优势。日射热量计提供了高的精度和高的数据可用性，具有低偏移加热的特点。DR20手册（PDF）中的图表展示了使用加热器的优势

根据ISO 9060对分类的要求，每个DR20都提供了单个仪器的测试结果：

灵敏度

响应时间

温度响应

建议使用

太阳能调查

太阳能资源评估

气象网络

有露水和霜冻问题的地点

应用领域

气象学/地表能量通量测量

太阳能/光伏系统性能监测

DR20-A1 日射强度计规格：

测量	太阳直接辐射
ISO分类	光谱平坦
校准不确定度	<1.2%（k=2）
加热	包括
加热器	12 VDC时为1 W
响应时间（95%）	4秒
全视场角	5°
坡度角度	1°
零偏移	<±1瓦/平方米
校准可追溯性	至WRR
光谱范围	200至4000 x 10⁻⁹ 米
额定工作温度范围	-40至+80°C
温度响应	<±0.4%（-30至+50°C），在数据处理中进行校正
校准证书	包括
单个仪器的温度响应测试	包含的报告
标准电缆长度	5米
