FHF06 热通量传感器

高温环境下的热通量测量

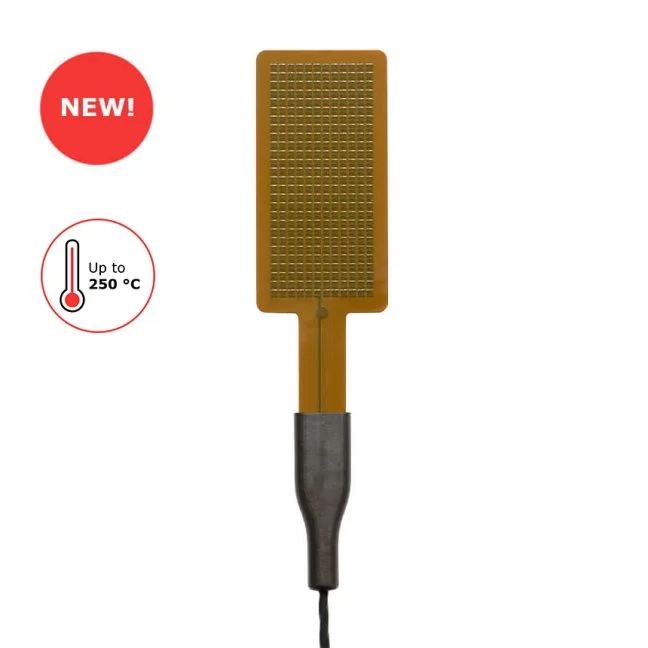

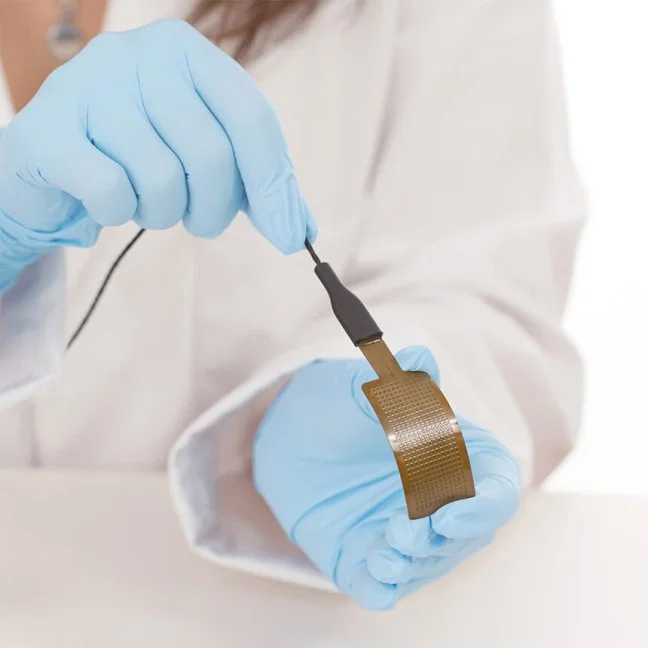

FHF06是一种高温箔式热通量传感器，可用于高达250°C的温度。这是因为它的全聚酰亚胺设计，而不使用任何胶水。FHF系列的其他成员，即FHF05系列，可以在120˚C的温度下使用。该传感器薄、灵活且用途广泛。FHF06测量通过其包含或安装的物体的热通量，单位为W/m2。

FHF06中的传感器是一个热电堆。该热电堆测量FHF06柔性主体的温差。还集成了一个T型热电偶，以提供温度测量。热电堆和热电偶是无源传感器；它们不需要电力。

多个小型散热器形成覆盖传感器的导电层，有助于降低测量的热导率依赖性。有了这些内置的扩张器，FHF06的灵敏度与环境无关。

功能和优点

易于使用

使用FHF06很容易。它可以直接连接到常用的数据记录系统。以W/m²为单位的热通量是通过FHF06输出（一个小电压）除以灵敏度来计算的。FHF06在其证书和FHF06电缆末端提供了灵敏度。

坚固稳定

FHF06配备了一个可以缓解应力的连接块，两侧都有密封的保护盖，这样湿气就不会渗透，FHF06已经被证明是非常坚固和稳定的。

FHF06校准可追溯到标准。工厂校准方法遵循ASTM C1130–21的推荐做法。

使用热通量传感器

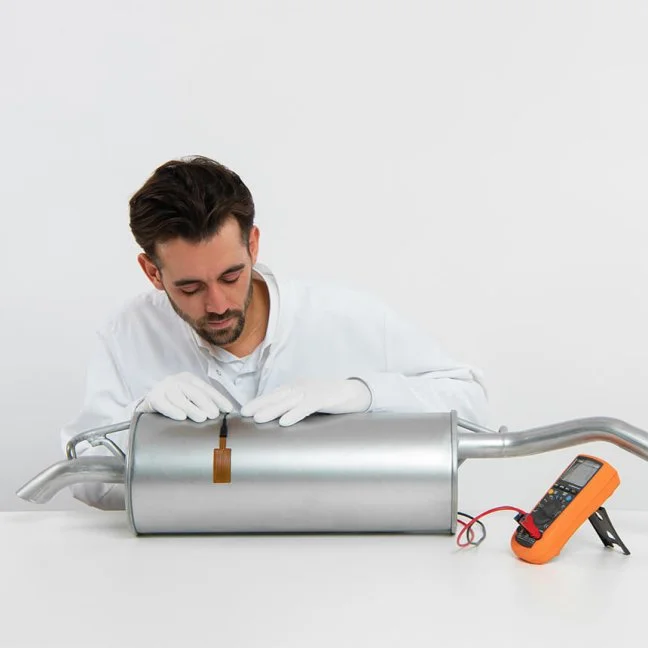

当在高温条件下使用时，FHF06对热通量的敏感性可能与其证书上所述的不同。请参阅用户手册以更正这种温度相关性。关于安装，请参阅我们的应用说明如何安装热通量传感器。

合适的电子设备

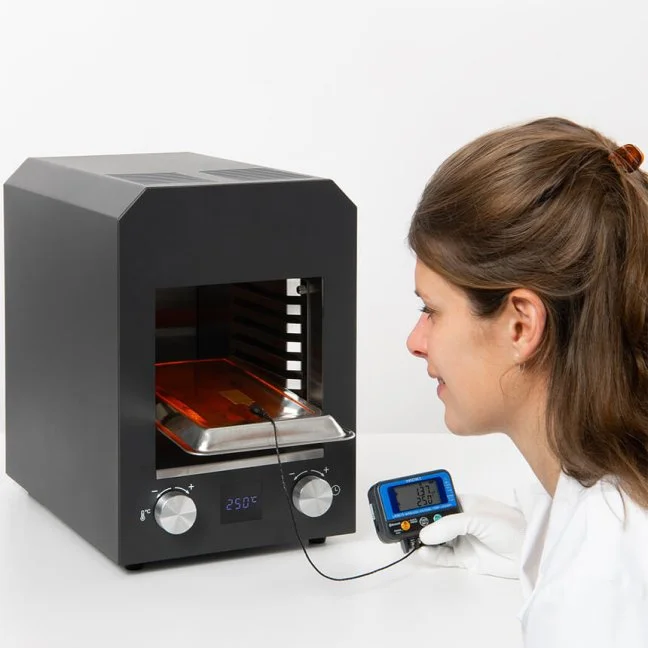

热通量和温度的组合测量为您提供了系统热行为的全貌。热通量传感器输出是一个小毫伏信号。热通量传感器通常与热电偶相结合。我们有几种用于放大、数据记录和数据可视化的解决方案。请参阅我们关于带有Hioki数据记录器的传感器放大或FHF传感器的应用说明。

选项

• 5或10米电缆长度；独立电缆；没有电缆
• 温度测量不确定度：±2.5或0.0075×T˚C。有关详细信息，请参阅用户手册*
• 在-160°C的温度下进行测量时，请联系Hukseflux
• 传感器不适合连续暴露在水中
• 只有传感器箔（没有电缆和连接块）可以在真空中使用
