荷兰Hukseflux IR20 & IR20WS地面长波辐射传感器

更新时间:2023-05-30

浏览量:1069

品牌：Hukseflux
型号：IR20 & IR20WS
描述：IR20是一种温度测量仪，适用于气象应用中的高精度长波辐照度测量。得益于Hukseflux的技术创新，IR20的价格水平明显低于同等性能水平的竞争车型。IR20能够在白天和晚上进行测量。在没有太阳辐射...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

IR20 & IR20WS地面长波辐射传感器：用户手册  数据表

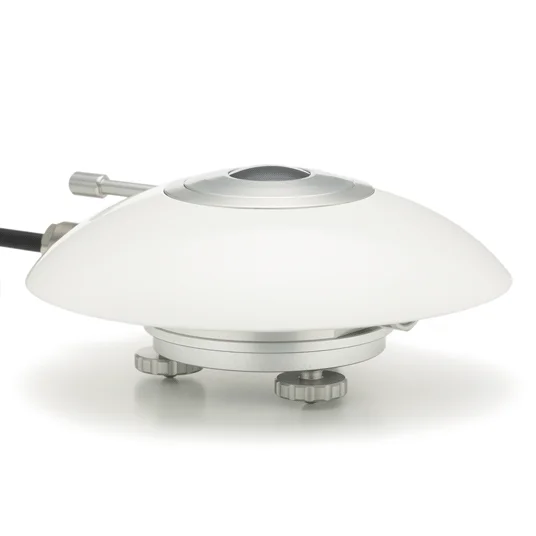

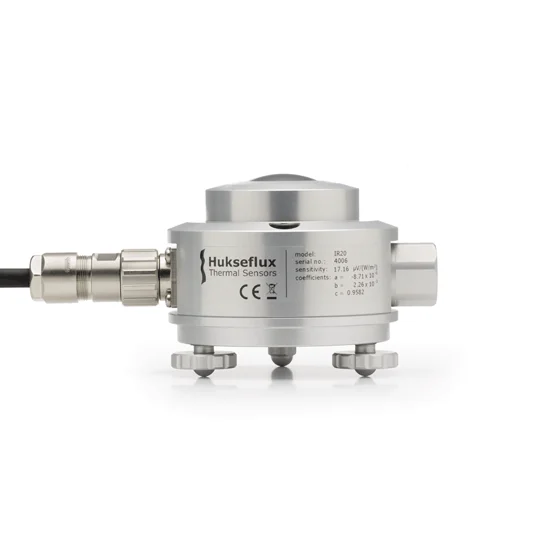

IR20和IR20WS金字塔仪

IR20测量平面从180°视场角接收到的长波或远红外辐射，单位为W/m²。在气象术语中，辐射热计用于测量“向下和向上长波辐照度”（WMO定义）。长波辐射是太阳不发射的辐射部分。长波辐射的光谱范围没有标准化。实用的切入点在4到5 x 10的范围内⁻⁶ m.IR20有一个圆顶，带有一个4.5 x 10切口的遮阳板过滤器⁻⁶ m、使其适合于白天和夜晚的观测。型号IR20WS具有较宽的光谱范围，在1.0 x 10处开启⁻⁶ m。在没有太阳辐射的夜间条件下，它提供了良好的精度。

IR20金字塔仪的优点

由于Hukseflux的技术创新，具有这种性能水平的Pyrgimeter的突破性定价。

使用测量功能校正温度相关性。这比仪器中的温度补偿准确得多，尤其是在非常低和非常高的温度下。每个温度计都被提供了温度系数以进入方程。

灵敏度高。有了足够的输入信号，典型的数据记录器就不再显著增加测量的不确定性。

传感器热阻低。竞争性设计需要对温度计主体和传感器表面之间的温度差进行显著校正。对于IR20，这是不需要的。

快速响应时间（3 s）。低响应时间有利于在移动平台（如飞机和浮标）上进行测量。

车载加热器。加热可以防止热量计圆顶上的水凝结，这在发生时会导致非常大的测量误差。

仪器波长切割（5%）和两个50%的传输点显示在单个传感器的产品证书上。

建议使用

气候网络

非正常气候（极地/热带）

移动平台（飞机、浮标）

不确定度评估（IR20+IR20WS）

校准参考（IR20WS）

应用领域

气象/地表能通量测量

IR20 & IR20WS地面长波辐射传感器规格：

测量	长波辐射
可选测量	天空温度、地表温度
灵敏度（标称）	17 x 10⁻⁶ V/（W/m²）
光谱范围IR20	4.5至40 x 10⁻⁶ m（标称）
光谱范围IR20WS	1.0至50 x 10⁻⁶ 米
IR20WS使用限制	只有在没有太阳辐射的情况下
视场角	180 °
响应时间（95%）	3秒
额定工作温度范围	-40至+80°C
温度相关性	<±0.4%（-30至+50°C）
校准可追溯性	至WISG
可选可追溯性	至黑体（ITS-90）
温度传感器	10公里Ω 热敏电阻
加热器	12伏直流电，1.5瓦
标准电缆长度	5米
选项	•更长的电缆，5米的倍数 •黑体校准（ITS-90） •VU01通风装置设计用于IR20/IR20WS温度计
