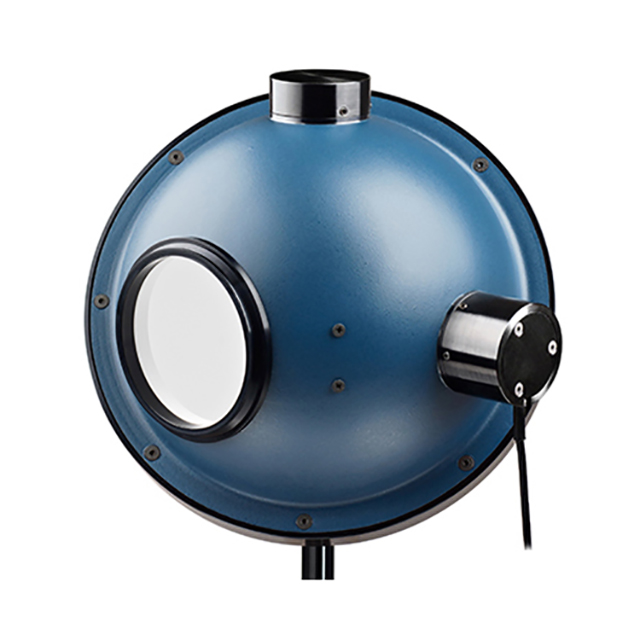

IS6-C-IR 7Z02476 积分球

更新时间:2022-12-15

浏览量:1254

品牌：OPHIR
型号：IS6-C-IR
描述：IS6-C-IR 是一个 6 英寸积分球（内部 5.3 英寸），带有用于准直 (C) 光束的锗检测器。IS6-C-IR 配备红外探测器，校准范围为 700 至1800nm，可测量高达 30W 的功率。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

IS6-C-IR 积分球概述：

用户手册

IS6-C-IR 是一个 6 英寸积分球（内部 5.3 英寸），带有用于准直 (C) 光束的锗检测器。IS6-C-IR 配备红外探测器，校准范围为 700 至 1800nm，可测量高达 30W 的功率。

IS6-C-IR 积分球图纸：

主要参数：

光圈	Ø25mm
光谱范围	700-1800nm
功率范围	20μW-30W
尺寸	Ø154（毫米）
最大脉冲能量	0.3毫焦
最大平均功率密度	1 kw/cm²
最大平均功率	30W
最大光束发散	±15度
对光束大小的敏感性	±1%

问题归纳：

波长对测量精度的影响

功率/能量测量中使用的所有吸收体在光谱上都不是完全平坦的，也就是说，它们的吸收随波长而变化。出于这个原因，Ophir 测量传感器通常在不止一种波长下进行校准。如果吸收仅随波长发生轻微变化，那么将定义如小于600nm、大于600nm的波长区域，并在这些区域内进行校准。在这种情况下，设备校准的波长与测量波长之间的测量误差被假定在主波长校准误差范围内。如果最近的校准波长与测量波长之间的吸收差异大于 1-2%，那么在规格中添加该区域波长的误差，或在覆盖该区域所有波长的连续校准曲线上进行校准。

线性度对测量精度的影响

Ophir 传感器的线性度始终在已发布的热传感器和热释电传感器规范中给出，非线性引起的预期误差将添加到基本校准误差中。注意，对于热传感器，线性误差通常为 +/-1% 或特定传感器规格中的任何值。对于光电二极管传感器，线性误差没有公布，但它总是小于 ±1%，除非非常接近最大功率。如果功率水平低于光电二极管传感器最大功率的 70%，则线性度将在 ±0.5% 以内。
