IS6-D-VIS 7Z02488 积分球

更新时间:2022-12-15

浏览量:1291

品牌：OPHIR
型号：IS6-D-VIS
描述：IS6-D-VIS 是一个 6 英寸积分球（内部 5.3 英寸），带有用于发散 (D) 光束的硅检测器。IS6-D-VIS 带有 VIS 检测器，校准范围为 400至1100nm，可测量高达 30W ...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

IS6-D-VIS 积分球概述：

用户手册

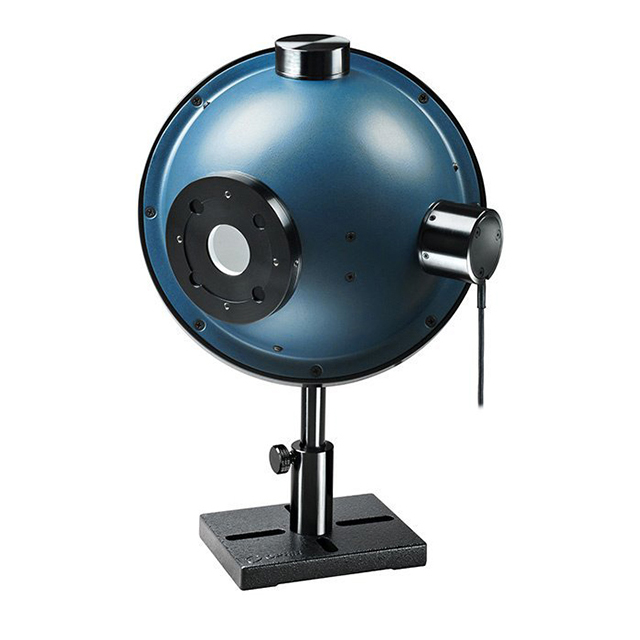

IS6-D-VIS 是一个 6 英寸积分球（内部 5.3 英寸），带有用于发散 (D) 光束的硅检测器。IS6-D-VIS 带有 VIS 检测器，校准范围为 400 至 1100nm，可测量高达 30W 的功率。

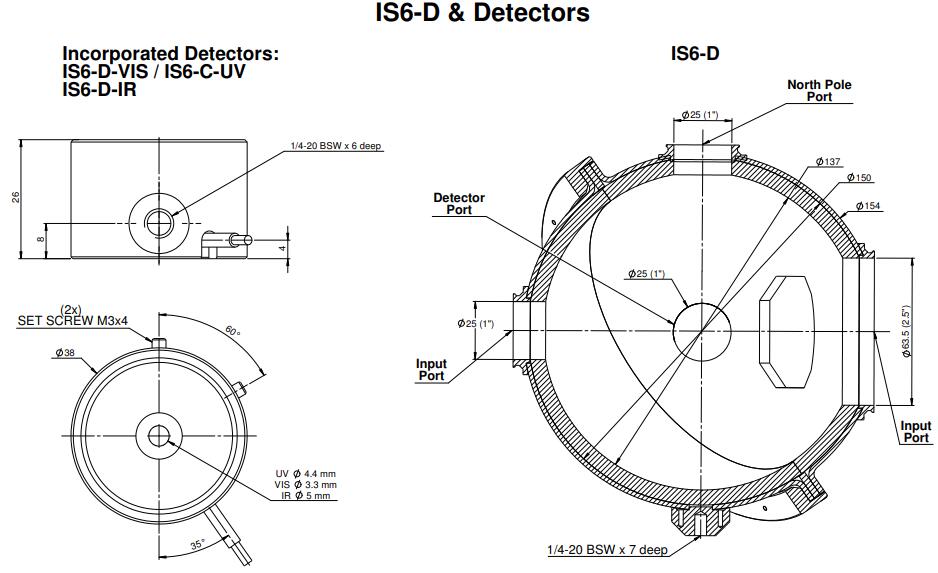

IS6-D-VIS 积分球图纸：

主要参数：

光圈	Ø26mm
光谱范围	400-1100nm
功率范围	20μW-30W
尺寸	Ø154（毫米）
最大脉冲能量	5毫焦
最大平均功率密度	1 kw/cm²
最大平均功率	30W
最大光束发散	±60度
对光束发散的敏感性	±3%

问题归纳：

均匀性对测量精度的影响

Ophir 传感器的均匀性通常未在规格中给出，但在大多数情况下，光束位置在孔径中心 50% 范围内的任何位置的极大变化为 ±2%，并且在许多情况下优于此。由于 Ophir 传感器始终以吸收器为中心的光束进行校准，如果测量是在光束居中且光束不大于孔径的 1/4 的情况下进行的，则在大多数情况下可以忽略此误差。

脉冲率和脉冲宽度对测量精度的影响

热释电传感器具有一定的脉冲率依赖性。一般而言，脉率依赖性较低，脉率低于极大脉率的大约 70%。在极大脉冲率附近，可以预期误差接近规定的极大值。Ophir 设计的热释电传感器对脉冲宽度的依赖性很小，因此通常可以忽略这一点。
