精立KL-CS5型可燃物含水量传感器

精立KL-CS5型可燃物含水量传感器介绍

用户手册

精立KL-CS5型可燃物含水量传感器是基于时域反射原理（TDR）的专业监测设备，主要用于森林防火和仓储安全领域。该设备通过测量专用松木棒的介电特性来精确获取其质量含水率，能够准确评估10小时时间滞后的标准森林可燃物湿度状态，为火险预警提供关键数据支撑。

一、技术原理与测量机制

传感器采用时域反射测量技术，通过检测高频电磁波在松木棒介质中的传播特性来确定其体积含水率。该系统由环氧树脂封装的电子单元和标准松木棒检测介质组成。当电磁波在松木棒中传播时，其传播速度和信号衰减程度与介质含水率存在确定的函数关系。这种物理关系使得传感器能够以±0.74%（RMS，0-10%范围）的精度反演可燃物的水分状态。

二、主要性能特征

测量范围：0-70%质量含水率

测量精度：

· 0-10%范围：±1.25%（最大误差）

· 10-20%范围：±2%（最大误差）

· 20-30%范围：±3.4%（最大误差）

· 30-50%范围：±4.11%（最大误差）

输出特性：±0.7Vdc方波信号，频率输出范围31-58kHz

通信协议：支持SDI-12标准，兼容多数数据采集器

三，技术规格

四、系统集成与安装规范

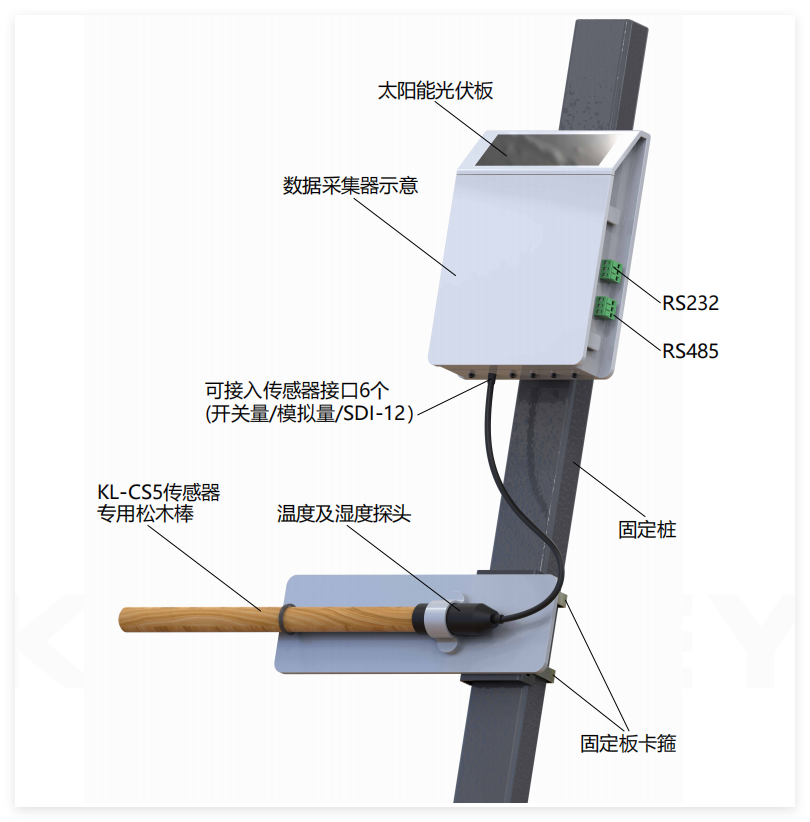

设备采用标准的SDI-12数字接口，可与大多数数据采集器直接连接。安装时需将传感器探头完全插入经过校准的专用松木棒中，通过固定卡箍与立桩组成稳定的监测单元。系统支持多传感器组网，单个数据采集器最多可连接6个传感器，构建分布式监测网络。

接线规范如下：

电源线（棕色）：5-18 VDC供电

信号线（橙色）：SDI-12数字通信

地线（裸铜）：系统接地

五、应用场景与数据价值

该传感器专门用于评估森林可燃物的火险状态，通过持续监测10小时时间滞后的可燃物含水量变化，为森林火险等级预报提供准确的输入参数。其长期稳定性（设计寿命3年）和恶劣环境适应性使其特别适合需要无人值守的野外连续监测场景。测量数据可直接用于火险模型的输入，或作为仓储可燃物安全监测的预警指标。

传感器输出的含水率数据以单位质量含水量（1%-1g）表示，准确反映了细小可燃物（直径约1cm）的干燥程度，这些数据是评估地表火发生概率和蔓延速度的关键因子。
