Products
产品介绍
Si-PIN 和 InGaAs-PIN 光电二极管
波长范围从 320 到 1700 nm
带宽从 DC 到 400 kHz
互阻增益 107 V/A
最小NEP 75 fW/√Hz
通过将光电二极管与久经考验的 FEMTO LCA 电流放大器技术相结合，我们设计了新型光接收器系列。LCA-S-400K 可配备大面积 Si 或 InGaAs 光电二极管，光谱范围分别为 320 至 1060 nm 和 900 至 1700 nm。放大器互阻为 107 V/A，InGaAs 模型在 1550 nm 时的最大转换增益为 9.5 x 106 V/W。
由于跨阻放大器的噪声非常低， NEP可小刀到仅为 75 fW/√Hz。这有助于检测 100 pW 范围内的光信号，而无需采取平均或类似措施等额外措施，所有这些都具有 400 kHz 的带宽。

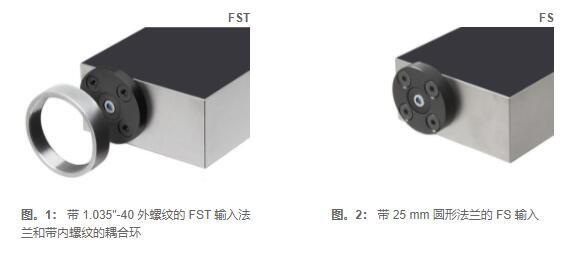

兼容光学平台（自由空间）和光纤自由空间输入设计为带螺纹耦合环的 1.035"-40 螺纹法兰 (FST) 或无螺纹的 25 mm 圆形法兰 (FS)。这两种类型都与来自不同制造商的光学配件广泛兼容，例如透镜、管、笼式系统、光学适配器等 。只需拧上 PRA 系列的光纤适配器，即可将 FST 自由空间输入轻松转换为光纤连接（FC、FSMA）。 相对大面积的检测器有助于自由空间应用中的光学聚焦，并在使用可选的光纤适配器时确保高度稳定的耦合。
所有 LCA-S 光电接收器均配备 UNC 8-32 和 M4 螺纹孔，因此可以方便、稳定地集成到标准杆架上的光学系统中。可选的转接板 PRA-PAP 开辟了更多的安装选项。
应用| 型号 |
LCA-S-400K-SI-FST LCA-S-400K-SI-FS
|
LCA-S-400K-IN-FST LCA-S-400K-IN-FS
|
|
光电二极管 |
3.0 mm Ø Si-PIN | 0.5 mm Ø InGaAs-PIN |
| 光谱范围 | 320 - 1060 纳米 | 900 – 1700 纳米 |
| 带宽 (−3 dB) | 直流 – 400 kHz | 直流 – 400 kHz |
| 上升/下降时间 (10 % - 90 %) | 900 纳秒 | 1 微秒 |
| 跨阻增益 |
1 x 107V/A |
1 x 107V/A |
| 最大转换增益 | 5.9 x 106 V/W（@ 920 纳米) |
9.5 x 106 V/W（@ 1550 纳米） |
| 最小NEP（@ 10 kHz） |
120 fW/√Hz（@ 920 纳米） |
75 fW/√Hz（@ 1550 纳米） |
| 数据表 | 735KB | 738KB |
最大输出电压可大到 ±10 V（@ 1 MΩ 负载）。偏移量可通过微调器调节。输出短路保护。带螺纹的 M4 和 8-32 安装孔，用于标准安装柱。通过 3 针 Lemo ®插座供电 ±15 V。配套连接器随设备提供。可选电源 PS-15 可用。如需更多信息，请查看数据表或联系 FEMTO。
