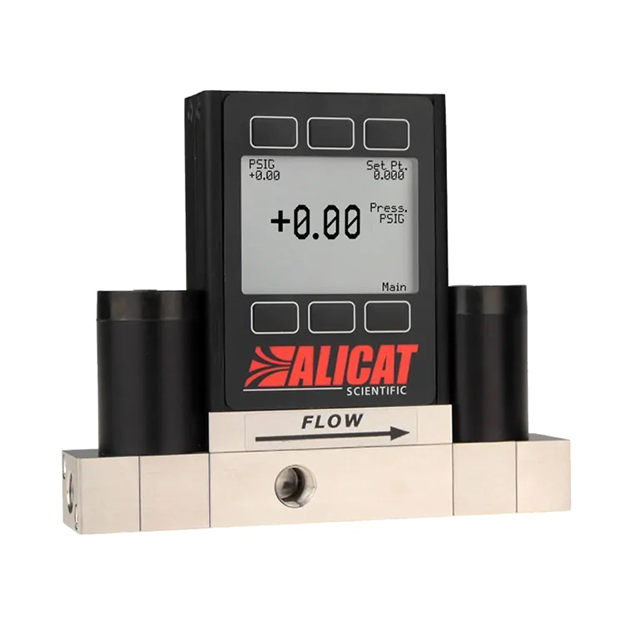

PCD系列 双阀绝压和表压压力控制器描述：

宣传册 产品手册

快速响应的密闭容器压力、真空或背压控制

在密闭容器专用压力控制器中，PCD系列双阀绝压和表压压力控制器采用两个比例阀精确控制密闭或端闭容器内气体压力。该系列产品可快速达到新的设定值并保持该设定值，即使遇到不稳定的给进压力或者不断变化的温度，亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能，确保您的控制器能实现快速、稳定的控制。

快速、准确。阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值，且具有NIST可溯源精度。

连接。PCD系列双阀绝压和表压压力控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus（RTU和TCP/IP)或者串行通讯选项，可将这款产品轻松整合到您的数字工业网络中。

高效。双阀门设计中的第二个比例阀用于排出过剩压力，但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。

技术规格：

可用量程

绝压量程（真空）

PCD：0-3000 psia；0-10托

PCDS：0-3000 psia；0-30 psia

表压量程（大气）

PCD：0*-3000 psig；0*-2 inH2Og

PCDS：0*-3000 psig；0-5 psig

负表压读数（至-15 psig）也可被纳入表压量程内。

性能

可调比：200：1

标准精度（NIST可溯源）：+/-0.25%满量程

高精度（选配，NIST可溯源）：+/-0.125%满量程

可重复性：0.08%满量程

标准控制器响应时间常数：50-100ms（若有PID调节功能，可缩短至25ms，但取决于管线大小以及相关容器体积和压力）

无需预热时间

工作条件

兼容气体：所有非腐蚀性气体（PCD/PCDS系列）。液体和腐蚀性气体则需要S系列设备（PCDS系列）。

工作温度：-10°C至+60°C

爆破压力：满量程的三倍

零件编号：

PCD-1

PCD-2

PCD-5

PCD-10

PCD-15

PCD-30

PCD-100

PCD-500

PCD-1000

PCD-1500

PCD-2000

PCD-3000
