PCX-7500-12 450A 12V 脉冲激光二极管驱动器

更新时间:2023-03-18

浏览量:1189

品牌：BNC/DEI
型号：PCX-7500-12
描述：PCX-7500 是一种风冷式高功率脉冲电流源，设计用于驱动激光二极管、条和阵列。输出电流可设置为 10 A 至 450 A，顺从电压为 5 V 至 12 V。脉冲宽度可在 4 µs 至 5,000 ...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

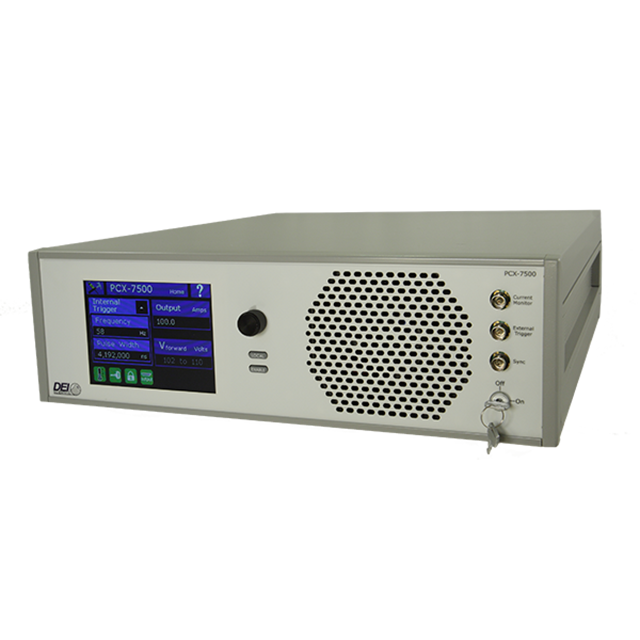

PCX-7500 是一种风冷式高功率脉冲电流源，设计用于驱动激光二极管、条和阵列。输出电流可设置为 10 A 至 450 A，顺从电压为 5 V 至 12 V。脉冲宽度可在 4 µs 至 5,000 µs 之间调节，频率为 8 Hz 至 10,000 Hz。

PCX-7500 可通过其直观的前面板控件进行操作。彩色 QVGA LCD 提供所有操作参数的即时视觉确认，包括脉冲电流设定点、内部触发脉冲宽度、内部触发频率和错误/故障消息。

对于自动化应用，通过 RS-232、USB 和以太网计算机接口提供对仪器的完全控制。内部非易失性存储器中最多可存储四种系统配置，可即时调用常用配置。

激光二极管通过低阻抗带状线电缆连接到 PCX-7500，旨在保持高速电流脉冲的保真度。输出连接器是互锁的，因此当连接器被移除时 PCX-7500 将被禁用。

位于方便位置的前面板 BNC 连接器允许 PCX-7500 被外部触发和同步，用于专门的互连设备应用。触发器的输入阻抗可选择为 50Ω 或 10,000Ω。同步输出脉冲与输出电流脉冲的前沿同步，并通过内部或外部触发激活。

输出电流从 10 A 到 450 A

输出电压高达 12 V

上升和下降时间小于 15 us

直观的彩色触摸屏控制。

随附 RS-232、USB 和以太网计算机接口

10 A 至 450 A 输出电流可根据简单的安全操作台进行调节。

根据 PCX-7500 的型号，可以使用不同的顺从电压。

简单易用的触摸屏操作。

四种系统配置可以存储在内部非易失性存储器中。

通过 RS-232、USB 或以太网接口完成计算机控制。

提供低阻抗带状线输出电缆。

内部或外部触发。

电流和电压监控 BNC 连接。

PCX-7500 系列设计用于驱动压降高达 110V 且输出功率高达 1000W 的激光二极管、bar 和阵列。
