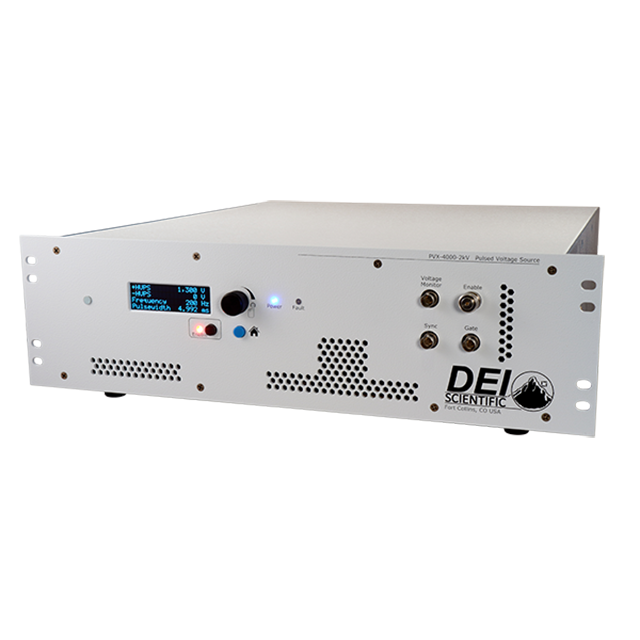

PVX-4000-2KV 2000V双极脉冲发生器

更新时间:2023-03-17

浏览量:1206

名称：BNC
型号：PVX-4000-2KV
描述：PVX-4000-2kV 是一种风冷式高压双极脉冲发生器。PVX-4000-2kV 针对驱动高达 ±2000 V 的高阻抗电容负载进行了优化，非常适合驱动提取栅格和偏转板，用于飞行时间质谱仪和加速器中...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PVX-4000-2kV 是一种风冷式高压双极脉冲发生器。PVX-4000-2kV 针对驱动高达 ±2000 V 的高阻抗电容负载进行了优化，非常适合驱动提取栅格和偏转板，用于飞行时间质谱仪和加速器中粒子束的静电调制。

输出电压可设置为 0 V 至 ±2000 V。内部触发源支持 2% 至 98% 的占空比和 40 Hz 至 30,000 Hz 的重复率。

当使用外部触发源时，支持从 500 ns 到 DC 的脉冲宽度和从单次到 100 kHz 的重复率。PVX-4000-2kV 内置触发源和内部正负高压直流电源，可作为独立测试系统使用。

程是通过前面板控制以及 RS-232 和 USB 计算机接口完成的。

对于自动化应用，通过 RS-232 和 USB 计算机接口提供对仪器的完全控制。内部非易失性存储器中最多可存储五个系统配置，可即时调用常用配置。

位于方便位置的前面板 BNC 连接器允许从外部触发 PVX-4000-2kV。

该系统有一个同步输出，用于与其他设备互连。来自同步输出的脉冲与输出电压脉冲的前沿同步。

使用设置为 1 MΩ 终端的示波器，可以通过电压监视器 BNC 连接轻松监视输出电压波形。

0 至 ±2000 V 脉冲输出

< 50 ns 上升和下降时间

脉冲宽度从 < 500 ns 到 DC

内部触发

40 Hz 至 30 kHz 脉冲重复频率

2% 至 98% 占空比

外触发

单次脉冲至 100 kHz 脉冲重复频率

0% 至 100% 占空比

防止电弧、短路和负载瞬变

电压监控和同步输出

PVX-4000-2kV 针对高阻抗电容负载进行了优化，非常适合驱动提取栅格和偏转板，用于飞行时间质谱仪和加速器中粒子束的静电调制。

其坚固耐用的多功能设计还使其非常适合脉冲或门控功率管栅、普克尔斯盒和 Q 开关、声学换能器、微通道板、光电倍增管和图像增强器。
