RM9-THz 7Y70678 辐射计系统

更新时间:2022-12-19

浏览量:1039

品牌：OPHIR
型号：RM9-THz
描述：RM9-THz 辐射计系统是传感器和光束斩波器的组合，用于测量非常低水平的 CW 或准 CW 光源的功率。该传感器专为在太赫兹范围内工作而设计。RM9-THz 传感器具有热释电元件，可测量宽动态范围的...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

RM9-THz 辐射计系统概述：

用户手册

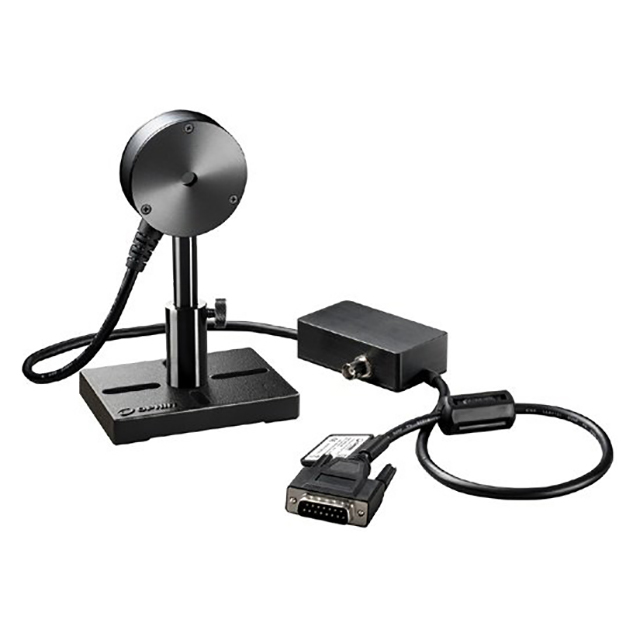

RM9-THz辐射计系统是一种探头和光束斩波器组合，用于测量低功率的连续或准连续波光源。该探头专门设计用于太赫兹应用领域。RM9-THz探头配备有热释电元件，可测量100nW至100mW的宽功率范围。孔径为8mm，覆盖0.1THz至30THz的光谱范围。系统配有RMC1斩波器，用于放在光源和RM9探头之间。

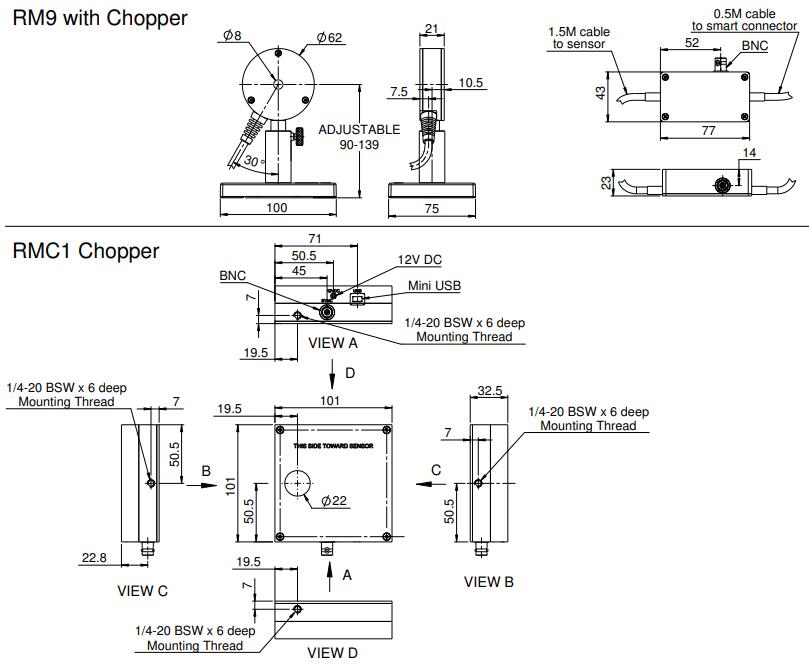

RM9-THz 辐射计图纸：

主要参数：

吸收器类型	带斩波器的THz Pyro
孔径	Ø8mm
光谱范围	0.7-10THz
功率范围	100nW-100mW
能量范围	N.A.
尺寸	Ø62 W x 21 D (mm)
最大脉冲能量	N.A.
最大平均功率密度	5W/cm²
响应时间	3.5S
最大能量密度 (for <100ns)	N.A.
最大能量密度 (for 2ms)	N.A.
最大平均功率	100mW

问题归纳：

可以在没有斩波器的情况下使用 RM9 传感器测量 18 Hz 脉冲源吗？

如果源恰好是 18 Hz 的脉冲，则不能使用斩波器，因为这会产生非常低频的拍频信号。但是，只要将 BNC 同步器连接到 RM9 传感器，就可以将 RM9 直接与激光源一起使用。

激光测量能否取决于激光到传感器的距离？

从理论上讲，光束完全平行并且适合传感器的孔径，那么距离应该没有任何区别。但如果确实看到这样的距离依赖性，则可能会发生以下影响之一：

如果使用的是热式功率传感器，实际上可能是在测量激光器本身的热量；当非常靠近激光器时，热传感器可能会“感受到”激光器自身的热量。然而，除非光源较弱且热源较强，否则这不会在超过几厘米的距离内继续产生影响。

光束几何形状——光束可能不平行并且可能发散。通常，光束的较低强度侧翼比光束的主要部分具有更大的发散率。随着距离的增加，这些可能会丢失传感器的孔径。

如果正在使用基于扩散器的热释电传感器测量脉冲能量：可能会发现，当开始将传感器靠近激光并将其移开时，读数在前几次急剧下降（通常下降约 6%）厘米。这可能是由漫射器和激光设备之间的多次反射引起的，在近距离处可能会导致读数不正确。应该从光源处后退至少 5 厘米，如果光束不是太发散，则可以更多。
