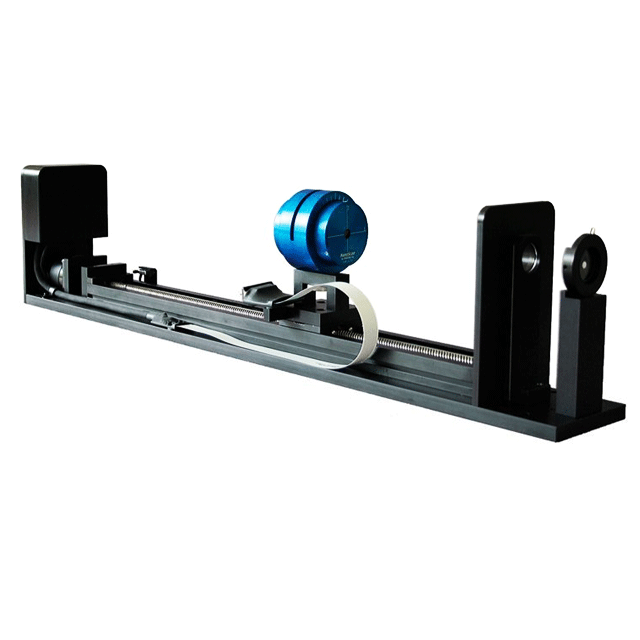

NanoModeScan M² 测量系统

NanoModeScan M² 测量系统特性

用户手册

1. 扫描头行程：500mm

2. USB 2.0接口

3. 包含 M² 分析软件

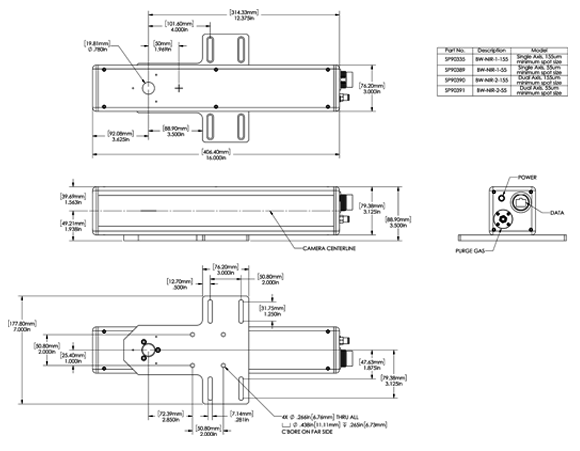

NanoModeScan M² 测量系统图纸

NanoModeScan M² 测量系统规格

NanoModeScan M² 测量系统 FQA

在激光生命周期中，什么时候 M2 测量重要？

如果激光器的稳定性对您的工艺很重要，那么 M² 测量就很重要。经常进行 M² 测量可以让您随时了解您的激光器是否稳定。如果 M² 测量结果波动并且随着时间的推移发生明显变化，这可能有助于识别激光的一致性问题，并有助于防止对使用激光的过程产生负面结果。

为什么 NanoModeScan“ModeScan 配置”程序不记得 COM 设置？

据观察，在具有安全性的联网计算机上，为了保持 NanoModeScan“ModeScan Configuration”程序中的 COM 设置持久，需要用鼠标右键单击启动它并选择“以管理员身份运行”为了让它正常工作。

你能改变 NanoModeScan 的旋转频率吗？

您可以更改 NanoModeScan 的旋转频率。您可以在 NanoModeScan 软件中选择 NanoScan 软件中可用的任何速度。默认情况下，NanoModeScan 以 20 Hz 的频率启动。

为什么我的配置文件在运行 NanoScan 软件时运行良好，但在 NanoModeScan 软件中配置文件却变小了？

NanoScan 软件以 10 Hz 的旋转频率启动，而 NanoModeScan 以 20 Hz 的旋转频率启动。在 20 Hz 的频率下，由于狭缝通过检测器的速度，到达检测器的信号较少。这使您看起来好像没有那么强的信号。NanoModeScan 以这个更高的旋转频率开始，因为 NanoScan 旨在穿过光束的焦点，从而使功率或能量密度更高。这种更高的功率或能量密度会使 NanoScan 在 10 Hz 时过饱和。

NanoModeScan 软件可以导出 2D/3D 图像吗？

2D 和 3D 配置文件不可导出。NanoScan 和 NanoModeScan 的 2D 和 3D 图像不是光束的实际 2D 和 3D 配置文件。它们是根据 1D 剖面信息计算得出的数学生成剖面。因此，它们不是完全准确的配置文件。

是否可以触发 NanoModeScan 单元来捕获脉冲源？

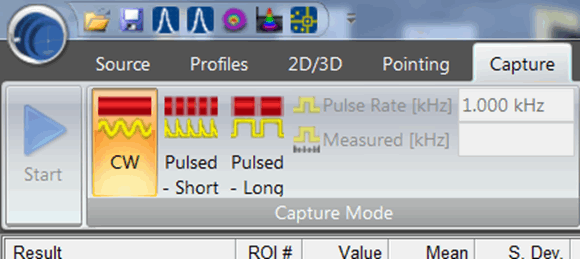

NanoScan 可以捕获高重复率脉冲激光源，但不能由激光本身触发。要在 NanoScan 上捕获脉冲源，您必须在“捕获”选项卡下选择一种脉冲设置。激光脉冲率也必须大于 100 kHz。

为什么我的 M2 单位的 M2 测量值可以小于 1？

当 M² 结果小于 1 时，有两种常见情况。第一种也是最常见的结果是操作员输入了错误的波长值。在这种情况下，结果通常远低于 1，在 .8-.9 范围内。第二个最常见的原因是标称精度公差。这些都是正常的和预期的。对于 5% M² 的公差结果，从 ~.95 到 ~1.05 是可能的。平均运行通常会返回大于 1 的平均值，但并非总是如此。

我已经获得了一个 NanoModeScan 系统，我正在尝试在 Windows 10 计算机上运行它，但它不工作。为什么不？

NanoModeScan 系统与 Windows 10 不兼容。该软件尚未更新以支持 Windows 10。不过，它附带的 NanoScan 通过 NanoScan V2 软件在 Windows 10 64 位上受支持。将扫描头沿导轨移动的连接尚不适用于 Windows 10。

NanoModeScan 可以测量什么波长？

NanoModeScan 可测量的波长受所用 NanoScan 检测器的限制。

1. Silicon NanoScan 可以测量 190 – 1,100nm 的波长

2. Germanium NanoScan 可以测量 700 – 1,800 纳米的波长

3. Pyroelectric NanoScan 可以测量 190 – 20,000nm 的波长

NanoModeScan 可以在 Windows 10 上运行吗？

用户可能会发现 NanoScan v2 应用程序和提供的 USB 到 RS-232 串行转换器与 Windows 10 兼容，但是，目前 NanoModeScan 应用程序与 Windows 10 操作系统不兼容。
