RM9 7Y70669 带斩波器

更新时间:2022-12-19

浏览量:1077

  • 品牌:OPHIR
  • 型号:RM9
  • 描述:RM9 辐射计系统是一个传感器和光束斩波器的组合,用于测量非常低水平的 CW 或准 CW 光源的功率。RM9 传感器具有热释电元件,可测量宽动态范围的辐射,从 小于100nW 到 100mW。它有一个...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

RM9 辐射计系统概述:

用户手册

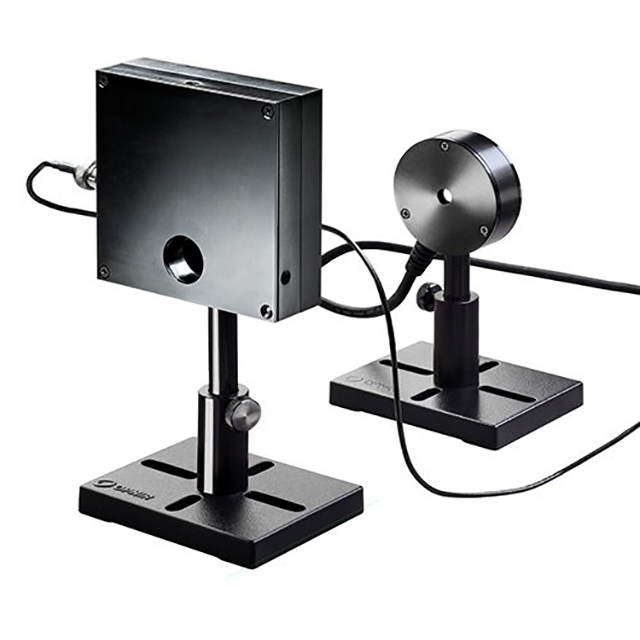

RM9 辐射计系统是一个传感器和光束斩波器的组合,用于测量非常低水平的 CW 或准 CW 光源的功率。RM9 传感器具有热释电元件,可测量宽动态范围的辐射,从小于100nW 到 100mW。它有一个 8mm 的孔径,覆盖从 0.15µm 到 12µm 的光谱范围。该系统带有放置在源和 RM9 传感器之间的 RMC1 斩波器。安装斩波器时,标有“THIS SIDE TOWARD SENSOR”的一侧应朝向传感器。

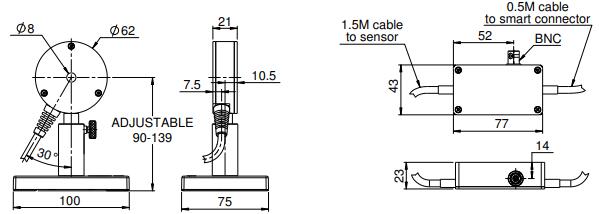

RM9 辐射计图纸:

主要参数:

吸收器类型 带斩波器的热电系统
光圈 Ø8mm
光谱范围 0.15-12µm
功率范围 100nW-100mW
尺寸 Ø62 宽 x 21 深(毫米)
最大平均功率密度 5W/cm²
响应时间 3.5 秒
最大平均功率 100毫瓦

问题归纳:

如何使用 RM9 辐射计很大限度地提高测量精度?

RM9 仅对以 18 Hz 斩波的信号敏感,因此将斩波器放置在尽可能靠近激光源的位置可以很大限度地减少杂散光进入斩波器并作为信号的一部分被读取。

噪声规格基于 10 秒移动平均值,将功率计设置为测量值的平均值以获得更佳性能。

建议在使用前将传感器调零,通过断开 RM9 传感器和斩波器之间的 BNC 电缆或关闭斩波器来完成。

可以用 RM9 测量脉冲激光功率吗?

可以,但RM9 将测量平均功率,而不是能量。此外,低于50 Hz 的脉冲率可能会产生额外的噪音。接近 18 Hz 的脉冲率可能会导致拍频问题。
