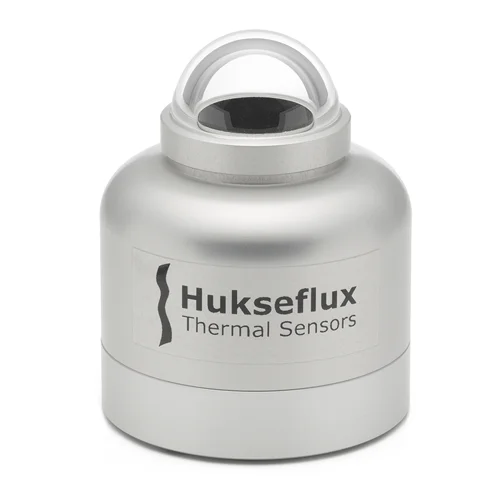

SR05-A1 太阳辐射传感器

更新时间:2023-05-31

浏览量:1151

品牌：Hukseflux
型号：SR05-A1
描述：SR05是数字日射强度计，符合ISO 9060二级要求。它测量平面从180°视场角接收到的太阳辐射，单位为W/m2。SR05是（农业）气象网络和光伏监测中一般太阳辐射测量的理想选择。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SR05-A1 太阳辐射传感器：用户手册  数据表

SR05系列是日射强度计系列，符合ISO 9060二级要求。SR05测量平面从180°视场角接收到的太阳辐射，单位为W/m²。它是（农业）气象网络和光伏监测中一般太阳辐射测量的理想选择。日射强度计易于安装和安装，特别是带有SR05的球调平机构。版本SR05-D1A3提供RS-485上的Modbus和0-1 V输出。

SR05日射强度计安装和调平

SR05可选地具有独特的滚珠调平机构和管支架，便于在（非）水平表面或管上安装和调平。如图所示。

设计和输出

SR05日射强度计采用一个表面涂有黑色的热电堆传感器、一个圆顶和一个带可见气泡水平的阳极氧化铝主体。SR05具有多种行业标准输出，包括数字和模拟输出：

SR05-D1A3：数字传感器，带RS-485上的Modbus和模拟0-1 V输出

SR05-D2A2：数字传感器，带Modbus over TTL和模拟4-20 mA输出

SR05-A1：具有模拟毫伏输出的模拟传感器

建议使用

一般太阳辐射测量

（农业）气象网

光伏发电厂监控

应用领域

气象/地表能通量测量

太阳能/光伏系统性能监测

SR05-A1 太阳辐射传感器规格：

测量	半球太阳辐射
ISO 9060:2018分类	谱平C类（二类）
符合IEC 61724-1:2017	C类
应用	光伏监测小型、气象/气候学、其他
加热器	不
校准不确定度	<1.8%（k=2）
校准可追溯性	至WRR
光谱范围	285至3000 x 10⁻⁹ 米
额定工作温度范围	-40至+80°C
标准电缆长度	3米
额定工作电压	无源传感器
整平	球调平（可选）
输出	以下为：
模拟输出	毫伏
灵敏度（标称）	10 x 10⁻⁶ V/（W/m²）
版本订单代码	SR05-A1、SR05-A1-BL和SR05-A1-TMBL
选项	•更长的电缆长度（10、20米） •带连接器对的延长电缆（10、20米） •带滚珠调平（订购时指定商品编号LM01） •带滚珠调平和卡套管安装（适用于直径为25至40 mm的卡套管）（TMBL01） •OEM版本
