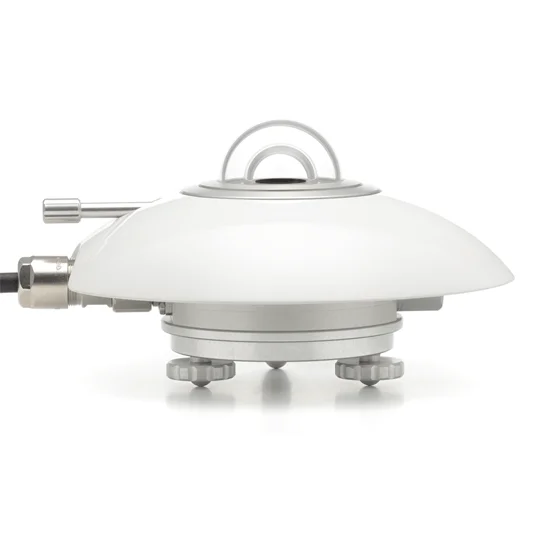

SR20-D2数字式日射强度计

更新时间:2023-05-30

浏览量:1095

品牌：Hukseflux
型号：SR20-D2
描述：SR20-D2是ISO 9060分类系统中高类别的太阳辐射传感器：二级标准。SR20-D2专为太阳能光伏行业设计，提供两种常用的辐照度输出：通过RS-485的Modbus RTU进行数字输出和4-20...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SR20-D2数字式日射强度计描述：用户手册  数据表

光伏行业日射强度计

SR20-D2是可用的精确的数字二级标准日射强度计。其优点：

数字输出：易于实施和服务

同类温度响应，<±0.4%（-30至+50°C），“零偏移a”和校准不确定度

ISO 9060要求的温度响应和方向响应测试证书

用户完全可以访问重新校准寄存器

为了提高整体测量精度，Hukseflux有效地瞄准了测量不确定度的两个主要来源：校准和“零偏移a”。此外，SR20-D2具有可忽略不计的温度响应。他们都是班上好的。每台仪器的温度响应都由仪器电子设备使用二次多项式进行车载测试和校正。SR20-D2的低温依赖性使其成为在非常寒冷和非常炎热的条件下使用的理想候选者。

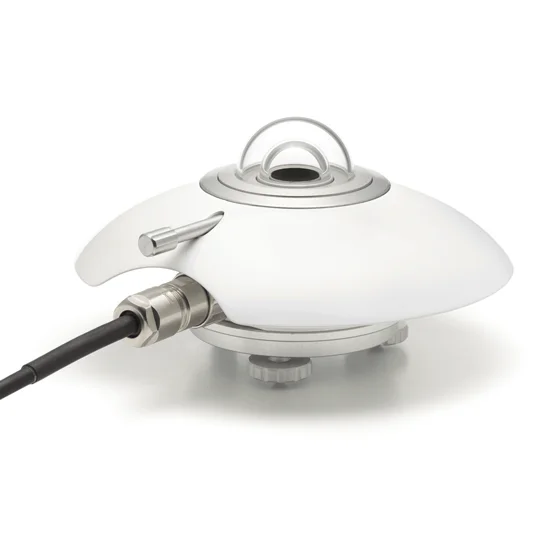

SR20-D2型日射强度计设计

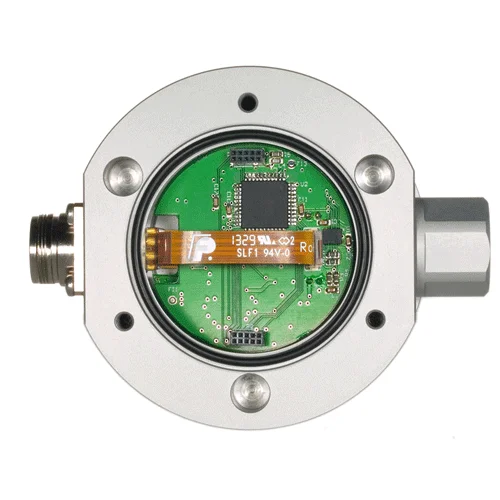

日射强度计采用了热电堆传感器，表面涂有黑色，两个圆顶和阳极氧化铝机身。连接器、干燥剂支架和遮阳板固定装置非常坚固，专为长期工业使用而设计。SR20-D2采用高端24位a/D转换器。所有零件都指定在SR20-D2的整个额定工作温度范围内使用。SR20-D2提供太阳能光伏行业常用的两种类型的输出：通过2线RS-485的Modbus RTU的数字输出和模拟4-20 mA输出（电流回路）。

建议使用

光伏系统性能监测

具有定期仪器交换的所有网络

科学气象观测

用于比较的参考仪器

非正常气候（热带/极地）

应用领域

气象/地表能通量测量

太阳能/光伏系统性能监测

SR20-D2数字式日射强度计规格：

测量	半球形太阳辐射
应用	商业和公用事业规模的光伏监测，小型光伏监测，气象学/气候学，其他
ISO 9060:2018分类	光谱平坦（二级标准）
符合IEC 61724-1:2017	A类（与VU01一起使用时）
校准不确定度	<1.2%（k=2）
零偏移a	5 W/m²不通风，2.5 W/m²通风
校准可追溯性	至WRR
校准寄存器	用户可访问
光谱范围	285至3000 x 10⁻⁹ 米
额定工作温度范围	-40至+80°C
温度响应	<±0.4%（-30至+50°C）
加热器	不加热
单个仪器的温度响应测试	包含的报告
单个仪器的方向响应测试	包含的报告
标准电缆长度	5米
向后兼容性	SR20-D1型
通信协议	Modbus/通过2线RS-485
传输模式	RTU公司
额定工作电压范围	5至30伏直流电
功耗	<75 x 10⁻³W，12 VDC时
4-20毫安输出	以下为：
输出	辐照度（单位：W/m²）
4-20 mA输出的传输范围	0至1600瓦/平方米
4-20 mA输出的额定工作电压范围	5.5至40伏直流电
主供油管	<75 x 10⁻立方瓦
-4-20 mA电流回路	<40 x 10⁻³W，12 VDC时
选项	更长的电缆，5米的倍数
