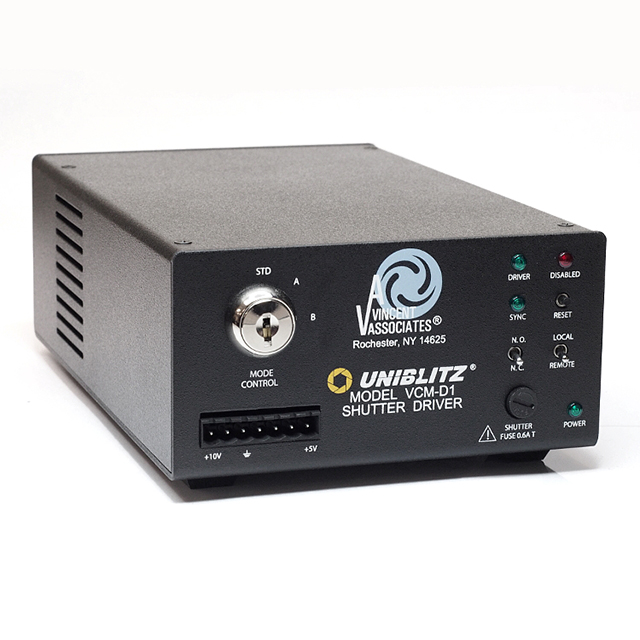

Uniblitz VCM-D1 一直提供高性能快门控制。这款单通道、单稳态快门驱动器用途广泛且久经考验，并且与许多 Uniblitz 快门兼容。除了通过 BNC 输入直接控制快门外，快门还可以通过 RS-232C 计算机串行端口进行控制，允许最多 8 个独立驱动器单元以菊花链形式连接（需要 810RJ 电缆）。
产品规格
| 系统特性 | |
| 重复曝光 | 对于 25 毫米或更小光圈的快门，曝光间隔至少为 35 毫秒 |
| 35 毫米及更大光圈快门最短 100 毫秒 | |
| 快门驱动 | 曝光频率连续可变，从直流到快门最大速率 |
| 所有 BNC 输入 | 输入阻抗 – 4.7K 欧姆 |
| 可选择低电平有效或高电平有效 | |
| 兼容 TTL | |
| 所有 BNC 输出 | 源阻抗 – 1K |
| 可选择低电平有效或高电平有效 | |
| 兼容 TTL | |
| 常规规格 | 尺寸（高宽深）：2.73×5.41×8.18 英寸（69.3 x 137.4 x 207.8 毫米） |
| 重量：3.5磅（1.59千克） | |
| 电源：115/230 VAC，50-60Hz，60 W | |
| 符合 RoHS 规定 | |
| CE 认证 | |

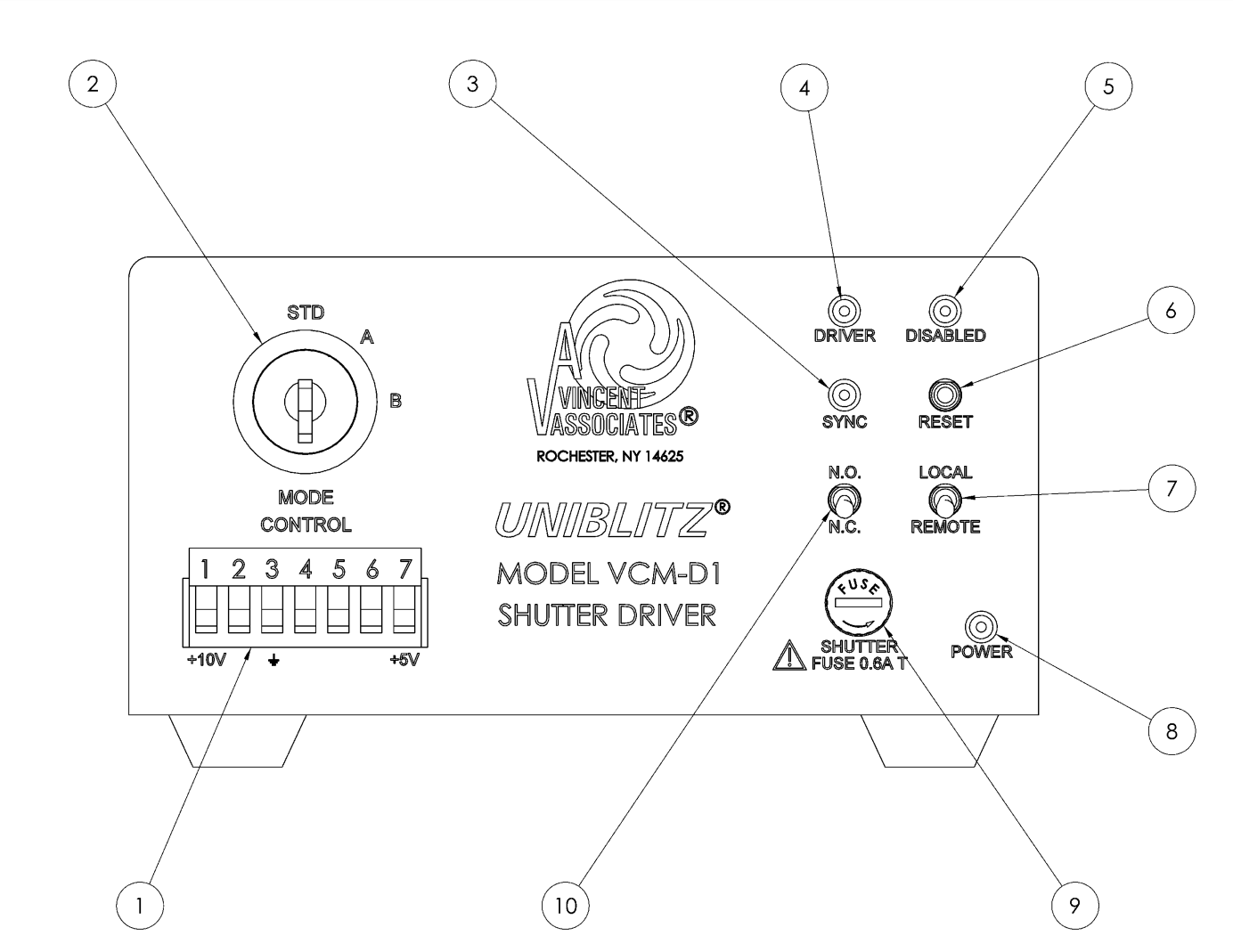

前面板布局
| 前面板 | |
| 模式控制端子块(1) | 驱动器上称为 CONTROL 的七位接线端子块可访问驱动器外部操作所需的多个输入和输出连接。VCM-D1 用户手册第 16 页对每个端子进行了更详细的说明。有关完整的输入/输出规格，另请参阅用户手册第 42-45 页。 |
| 模式键开关 (2) | 钥匙开关的位置设置中断模式。当检测到电压中断（交流或直流）时，它会禁用快门驱动器。重置后，快门将返回到由外部输入设置的位置或 NO/NC 拨动开关的位置。 |
| 同步 LED （3） | 绿色 LED 指示灯指示固态同步输出的状态。 |
| LED 驱动器 (4) | 绿色 LED 指示内部快门驱动电路输入何时有有效信号。 |
| 禁用 LED (5) | 这个红色 LED 表示两种中断模式之一已禁用驱动程序。 |
| 复位开关 (6) | 重置被中断禁用的 VCM-D1，并将快门返回到由 NO/NC 或 PULSE 输入的状态确定的位置。 |
| 本地/远程开关 (7) | 当处于 LOCAL 位置时，所有 I/O 均与 VCM-D1 断开连接。当处于 REMOTE 位置时，设备的外部控制将恢复。 |
| 电源指示灯（8） | 绿色 LED 表示设备已通电。 |
| 快门保险丝 (9) | 5 x 20mm、0.6A、“T”延时保险丝，用于保护快门输出 |
| 常开/常闭开关 (10) | 此开关的位置决定了在 VCM-D1 接收到触发信号之前的快门状态。 |

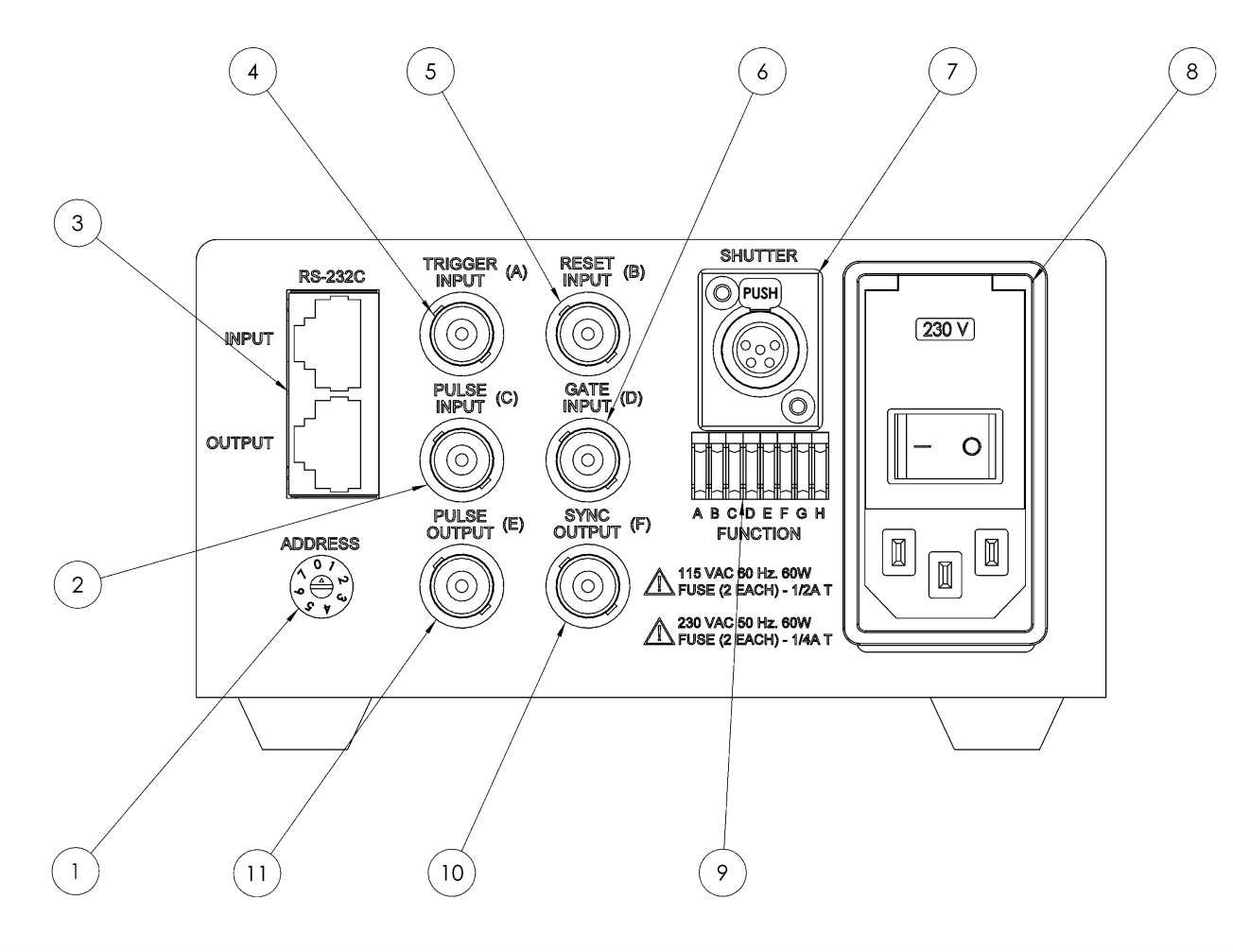

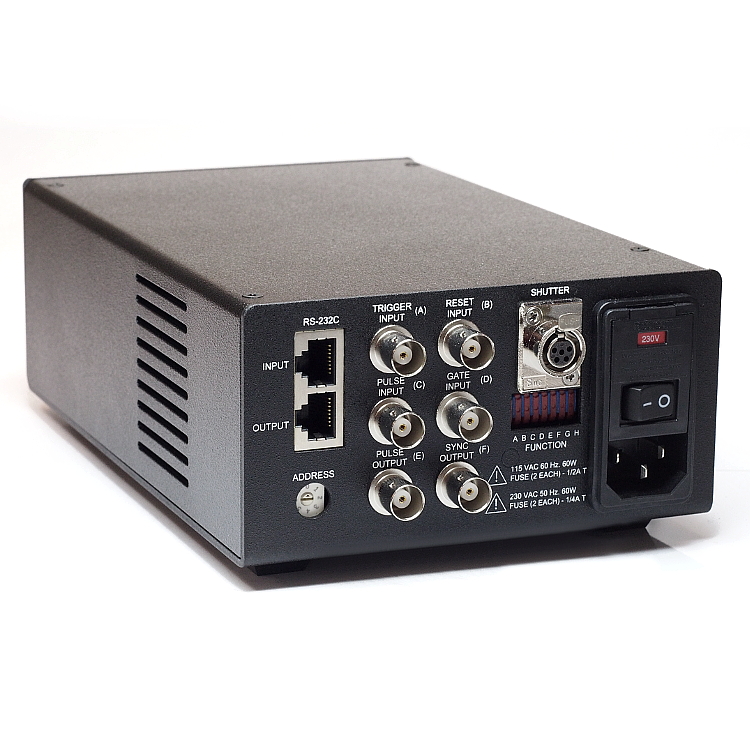

后面板布局
| 后面板 | |
| 地址选择开关 (1) | 选择设备的有效 RS-232C 地址。 |
| 脉冲输入 (2) | 允许从 TTL 信号源控制快门曝光和频率。 |
| RS-232C 输入 (3) | 双 RJ45 母插孔可访问 VCM-D1 RS-232C 接口。 |
| 触发输入 (4) | 允许脉冲打开/脉冲关闭快门操作。 |
| 复位输入 (5) | 将快门返回到 NO/NC 拨动开关确定的位置。 |
| 门输入 (6) | 活动信号的存在将启用呈现到触发输入 BNC 的触发信号。 |
| 快门输出 (7) | 通过 5 针母 SwitchCraft™ 连接器提供与快门的连接。 |
| 交流输入模块 (8) | 通过 IEC 公插座（附带）进行交流输入。VCM-D1 用户手册第 26 页介绍了其他功能。 |
| 功能开关 (9) | 八个超小型滑动开关用于选择特定的 I/O 和 VCM-D1 用户手册第 26 页中描述的其他系统特性。 |
| 同步输出 (10) | 如果快门配备有电子同步功能，则输出指示快门电子同步的状态。 |
| 脉冲输出 (11) | 输出遵循提供给脉冲输入 (2) 的信号。 |
