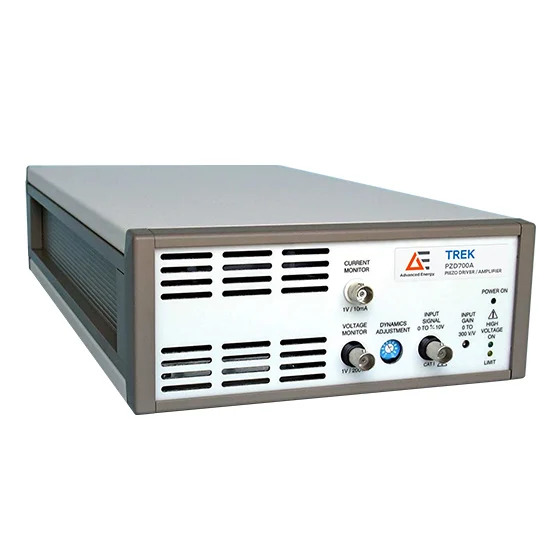

美国Trek PZD700A 高压压电驱动器/功率放大器

更新时间:2024-09-20

浏览量:116

  • 品牌:美国Trek
  • 型号:Trek PZD700A
  • 描述:Trek PZD700A 是一款高压压电驱动器和放大器,可在双极或单极范围内精确控制客户指定的输出电压。它通过利用四象限有源输出级将电流吸收或拉入电抗或电阻负载,实现了电抗负载所需的精确输出响应和高转...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Trek PZD700A 高压压电驱动器/功率放大器描述:

数据表

Trek PZD700A是一款高压直流稳定压电驱动器/放大器,旨在通过利用四象限有源输出级将电流吸收或提供给无功或电阻性负载,实现无功负载所需的精确输出响应和高转换速率。Trek PZD700A被配置为非反相放大器。反向配置可用。这两种配置都可以作为单通道或双通道仪器使用。它们可在台式操作或19英寸机架安装。

Trek PZD700A 是一款高压压电驱动器和放大器,可在双极或单极范围内精确控制客户指定的输出电压。它通过利用四象限有源输出级将电流吸收或拉入电抗或电阻负载,实现了电抗负载所需的精确输出响应和高转换速率。Trek PZD700A 配置为同相放大器。提供反相配置。两种配置均可用作单通道或双通道仪器。Trek PZD700A 可在台式操作或通过 19 英寸机架安装。

产品亮点

数字化支持

自动功率限制

动态调整可优化各种负载参数的交流响应

每台设备均提供 NIST 可追溯校准证书

用于驱动电容负载的四象限输出

调整增益,0 至 300 V/V

由于输出噪声低,因此具有超精确的输出

免维护运行和全固态设计,节省成本

通过闭环系统实现高精度

通过短路保护保护设备

产品应用

压电驱动/控制

激光调制

MEMS

半导体研究

压电减震

产品规格

输出电压范围 双极性:0 至 ±700 V DC 或峰值 AC
单极性:0 至 +1.4 kV DC 或 0 至 -1.4 kV DC 或峰值 AC
输出电流范围 双极性:0 至 ±200 mA
单极性:0 至 ±50 mA
输入电压范围 0 至 ±10 V DC 或峰值 AC
输入阻抗 90 k Ω,标称(非反相);1 M Ω 标称值,(反相)
直流电压增益 0 至 300 V/V,可使用前面板电位器调节
直流电压增益精度 出厂设置增益为 200 V/V 时优于 0.1%
输出噪声 对于 1 nF 负载,20 kHz 时小于 50 mV rms
空载时小于 100 mV rms 至 20 kHz
大信号带宽 双极性:DC 至大于 125 kHz
单极性:直流至大于 120 kHz
小信号带宽 DC 至大于 200 kHz
尺寸 110 mm H x 220 mm x W 445 mm D
重量 5 kg (11 lb)
工作温度 0 to 40°C (32 to 104°F)
相对湿度 ~85%,非冷凝
输出功率 (W) 140
最大输出电流 (A) ±0.2
转换速率 (V/ms) >380000
输出电流范围 (mA) 0 至 ±100
输出电压范围 (V) 0 至 ±700
